Головоломка

Головоломка

Иллюстрации

Показать все

Реферат



1. ГОЛОВОЛОМКА, содержащая корпус с по меньшей мере одним каналом и игровые элементы, установленные в канале корпуса с возможностью перемещения, отличающаяся тем, что, с целью повыщения занимательности , она содержит шаровую опору с выемкой, установленную внутри корпуса с возможностью вращения, а канал образован пазом, выполненным в корпусе, и поверхностью шаровой опоры, при этом внутренняя стенка паза имеет выступы, расстояние между которыми не меньше игрового элемента на глубине, равной высоте выступов, а высота выступов не больще глубины выемки шаровой опоры. 2.Головоломка по п.1, отличающаяся тем, что стенка паза корпуса выполнена прозрачной . 3.Головоломка по п.1, отличающаяся тем, что паз корпуса выполнен спиральным. (Л СХ) оо со

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1183137 A (Я)4 А 63 F 7/04, 9 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3669959/28-12 (22) 06.12.83 (46) 07.10.85. Бюл. № 37 (72) И. Ф. Микрюков (53) 685.81/.82 (088.8) (56) Авторское свидетельство СССР № 448869, кл. А 63 F 7/04, 1975. (54) (57) 1. ГОЛОВОЛОМКА, содержащая корпус с по меньшей мере одним каналом и игровые элементы, установленные в канале корпуса с возможностью перемещения, отличающаяся тем, что, с целью повышения занимательности, она содержит шаровую опору с выемкой, установленную внутри корпуса с возможностью вращения, а канал образован пазом, выполненным в корпусе, и поверхностью шаровой опоры, при этом внутренняя стенка паза имеет выступы, расстояние между которыми не меньше игрового элемента на глубине, равной высоте выступов, а высота выступов не больше глубины выемки шаровой опоры.

2. Головоломка по п.1, отличающаяся тем, что стенка паза корпуса выполнена прозрачной.

3, Головоломка по п.1, отличающаяся тем, что паз корпуса выполнен спиральным.

1183137

Составитель А. Горобцов

Редактор О. Головач Текред И. Верес Корректор A. Обручар

Заказ 6192/7 Тираж 394 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Изобретение относится к занимательным играм.

Цель изобретения — повышение занимательности головоломки.

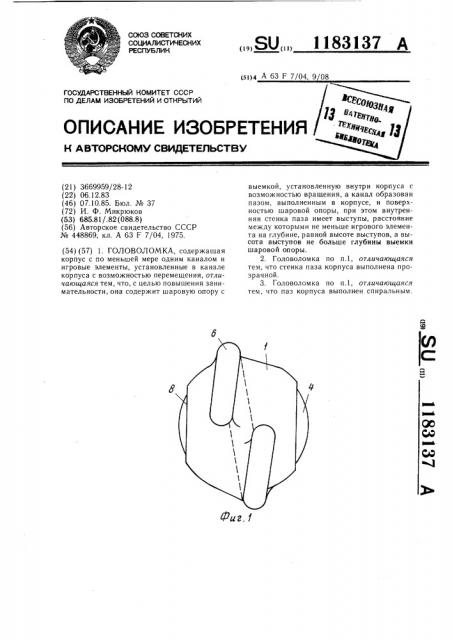

На фиг.1 изображена головоломка, вид сверху; на фиг.2 — то же, вид сбоку; на фиг.3 — разрез А-А на фиг.2; на фиг.4— форма углубления на шаровой опоре.

Головоломка содержит корпус 1 с каналом 2, игровые элементы 3 и шаровую опору 4 с выемкой 5. Канал 2 образован пазом 6 корпуса 1 и внешней поверхностью шаровой опоры,4. Внутренняя стенка паза 6 нмеет выступы 7, расстояние между которыми йе меньше толщины игровых элементов 3 на глубине, равной высоте выступов, а высота выступов 7 не больше глубины выемки 5 на шаровой опоре 4. В корпусе 1 выполнены окна 8 для доступа пальцев играющего к шаровой опоре 4. Паз 6 корпуса 1 может быть выполнен из прозрачного материала и иметь спиральную форму.

Головоломкой пользуются следующим образом.

В исходном положении игровые элементы

10 находятся в одном из концов канала 2. Играющий должен путем вращения шаровой опоры 4 через окна 8 расположить выемку 5 под игровыми элементами и переместить игровые элементы из одного конца канала в другой.
