Вертикальный отстойник

Вертикальный отстойник

Иллюстрации

Показать все

Реферат



- ВЕРТИКАЛЬНЫЙ ОТСТОЙНИК, содержащий цилиндрический корпус, полупогружеинз перегородку, сборн лоток, устройства для расттределени жидкости сгоризонтальным кольцевы (союзнля t 3 . / ,И/ ы. ьЛ| ог д Й7ЙЙ8Г козырьком, отличающийся тем, что, с целью повышения эффективности процесса отстаивания путем улучшения гидродинамических условий подачи жидкости, устройство для распределения выполнено в ввде двух установленных по, оси корпуса конусов - внутреннего, обращенного вершиной вттиз, и усеченного внешнего, соединенного меньшим основанием с основанием внутреннего конуса, при этом кольцевой козырек прикреплен к нижнему основанию внешнего конуса на уровне верхней кромки сборного лотка, размещенного в центре отстойника .t J «смЛнпппЛтеан, f S

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5Ц4 В 01 D 21/00 асасожзв4

" -"->60r «„„„,„Ц КО7цц„

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

tlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3512936/23-26 (22) 15.11.82 (46) 07. t0.85. Бюл.. ¹ 37 (72) С.Д.Гпабарева (71) Научно-исследовательский институт санитарной, техники и оборудования зданий,и .сооружений (53) 628,334(088.8) (56) Авторское свидетельство СССР . № 208552, кл. В 01 D 21/00, 1966. (54)(57) ВЕРТИКАЛЬНЫЙ ОТСТОЙНИК, содержащий цилиндрический корпус, полупогруженную перегородку, сборный лоток, устройство для распределения жидкости с-горизонтальным кольцевым

„„Я0„„1183148 козырьком, отличающийся тем, что, с целью повышения эффективности процесса отстаивания путем улучшения гидродинамических условий подачи жидкости, устройство для распределения выполнено в виде двух установленных по. оси корпуса конусов — внутреннего, обращенного вер- шиной в..из, и усеченного. внешнего, соединенного меньшим основанием с основанием внутреннего конуса, при этом кольцевой козырек прикреплен к нижнему основанию внешнего конуса .

;на уровне верхней кромки сборного лотка, размещенноого."в центре отстойника. С

1183148

Изобретение относится к устройствам для очистки жидкости от взвешенных веществ и может быть использовано для очистки сточных вод.

Цель изобретения — повыщение зф- 5 . фективности процесса отстаивания путем улучшения гидродинамических. условий подачи жидкости.

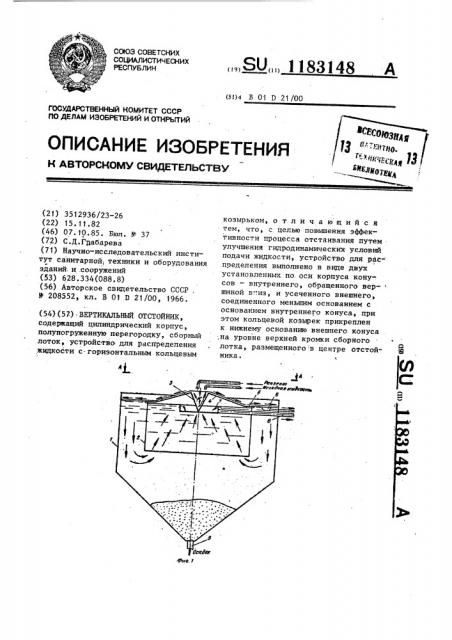

На фиг. 1 изображен отстойник, вертикальный разрез; на фиг. 2— . разрез А-А на фиг. l.

Отстойник содержит цилиндрический резервуар 1 с коническим днищем, кольцевую полупогруженную перегородку 2, устройство для впуска, успоко- 15 ения и распределения жидкости, имеющее внутренний 3 и усеченный внешний 3 конуса, горизонтальный кольцевой козырек 5, воронку 6 для сбора плавающих продуктов, отводящий 20 лоток 7, трубопровод 8 для осветленной воды и трубопровод 9 для удаления осадка.

Отстойник работает следующим образом.

Осветляемая жидкость подается во внутренний конус 3, в котором происходит интенсивное естественное водоворотное перемешивание, созданное противотоком жидкости, и обеспечи- jg ваются условия для столкновения и укрупнения частиц, при подаче в . конус 3 реагента он выполняет роль реактора.

Из конуса 3. :через кольцевой водослив жидкость поступает на поверхность внешнего конуса 4, где в соответствии с законом неразрывности потока происходит резкое снижение 40

- скорости движения жидкости за счет ее растекания по поверхности внешнего конуса 4.

Затем жидкость поступает на горизонтальный кольцевой козырек 5, соприкасающийся с зеркалом воды, продолжает скольжение вдоль зеркала в горизонтальной плоскости (от центра к периферии) и равномерно распределяется по всему кольцевому объему отстойника между стенкой резервуара 1 и йерегородкой 2.

В кольцевом объеме отстойника жидкость движется в нисходящем потоке с малой скоростью.

При такой скорости транспортирующая способность потока резко снижается, из-за чего происходит осаждение твердых частиц.

Интенсивное разделение жидкой и твердой фаз происходит на повороте жидкости в центральную часть, где движение продолжается в восходящем потоке.

Осаждение взвеси усиливается еще и тем, что частицы с большей гидравлической крупностью, падающие в непосредственной близости от наружной поверхности кольцевой перегородки 2, создают подвижную завесу — дополнительное сопротивление для более мелких частиц, тормозящее их переход в зону восходящего потока °

Осветленная вода переливается в лоток 7, расположенный в центре отстойника, и отводится из него по трубопроводу 8.

Плавающие вещества отводятся из наружной части отстойника через воронку 6, а осадок удаляется из конической части отстойника по трубопроводу 9.
