М 11S323

Гр. 187

Класс 42е, 23ео

СССР

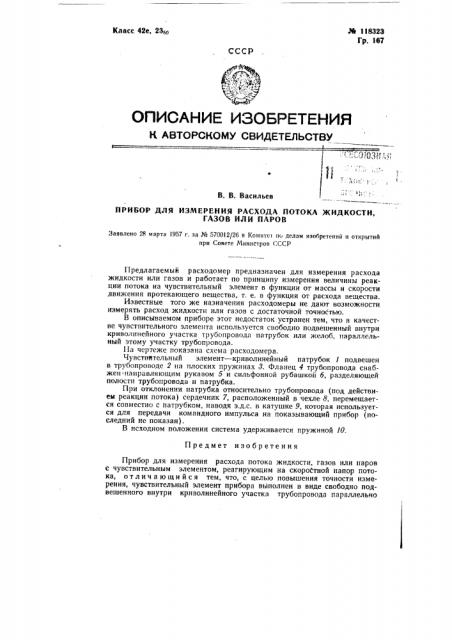

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

) В. В. Васильев

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ПОТОКА ЖИДКОСТИ, ГАЗОВ ИЛИ ПАРОВ

Заявлено 28 марта l957 г. за № 5700I2/2G в Комитет но делам изобретений н открытий прн Совете Министров (".ССР

Предлагаемый расходомер предназначен для измерения расхода жидкости или газов и работает по принципу измерения величины реакции потока на чувствительный элемент в функции от массы и скорости движения протекающего вещества, т. е. в функции от расхода вещества.

Известные того же назначения расходомеры не дают возможности измерять расход жидкости или газов с достаточной точностью.

В описываемом приборе этот недостаток устранен тем, что в качестве чувствительного элемента используется свободно подвешенный внутри криволинейного участка трубопровода патрубок или желоб, параллельный этому участку трубопровода.

На чертеже показана схема расходомера.

Чувствительный элемент — криволинейный патрубок 1 подвешен в трубопроводе 2 на плоских пружинах 8. Фланец 4 трубопровода снабжен направляющим рукавом 5 и сильфонной рубашкой б, разделяющей полости трубопровода и патрубка.

Г!ри отклонении патрубка относительно трубопровода (под действием реакции потока) сердечник 7, расположенный в чехле 8, перемещается совместно с патрубком, наводя э.д,с. в катушке 9, которая используется для передачи командного импульса на показывающий прибор (последний не показан).

В исходном положении система удерживается пружиной 10.

Предмет изобретения

Прибор для измерения расхода потока жидкости, газов или паров с чувствительным элементом, реагирующим на скороСтной напор потока, отлич а ющи и ся тем, что, с целью повышения точности измерения, чувствительный элемент прибора выполнен в виде свободно подвешенного внутри криволинейного участка трубопровода параллельно № 118323 ему патрубка или желоба, реакция которого на колебания скоростного напора потока измеряется как функция расхода потока, либо путем ре1истрации перемешений чувствителвного элемента, либо компенсационным методом с помошью известных пневматических или электрических устройств.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина

Информационно-иэдатслъский отдел. Подл. к печ. 24.II 59 г.

Объем 0,17 п. л. Зак. 900 Тираж 980 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.
