РАСТОЧНОЙ ИНСТРУМЕНТ, содержащий корпус, в поперечном пазу которого установлен плавающий блок с режущими элементами, регулировочньм винт и шарики, контактирующие с боковыми сторонами блока, отличающийся тем, что, с целью повышения качества обработанных отверстий путем обеспечения безрисочного вьтода инструмента, плавающий блок выполнен с тремя продольными оппозитно расположенными прорезями со скосами на выходе, предназначенными для взаимодействия с щариками. w///////. /77////////.
1 304 А
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (19) (11) (11) 4
ОПИСАНИЕ ИЗОБРЕТ
К ABTOPCHGMV СВИДЕТЕЛЬСТВУ
° а
° ° Ф
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2.1 ) 3621464/25-08 (22) 13.07.83 (46) 07. 10.85. Бюл. Р 37 (72) Н.С.Силин и M.Н.Лефлер (7 1) Ленинградский ордена Ленина и ордена Красного Знамени механичсский институт и Синарский трубный завод (53) 621.952.5 (088.8) (56) Авторское свидетельство СССР
)) - 276701, кл. В 23 D 77/06, 1968. (54) (57 ) РАСТОЧНОЙ ИНСТРУМЕНТ, содержащий корпус, в поперечном пазу которого установлен плавающий блок с режущими элементами, регулировочный винт и шарики, контактирующие с боковыми сторонами блока, о т— л и ч а ю шийся тем, что, с целью повышения качества обработанных отверстий путем обеспечения безрисочного вывода инструмента, плавающий блок выполнен с тремя продольными оппозитно расположенными прорезями со скосами на выходе, предназначенными для взаимодействия с шариками.
1 11833
Изобретение относится к обработке металлов резанием, в частности, к режущим инструментам для чистовой обработки отверстий.
Цель изобретения — повышение качества обработанных отверстий путем обеспечения безрисочного вывода инструмента за счет автоматического уменьшения диаметрального размера режущих элементов после прекращения 10 процесса резания.

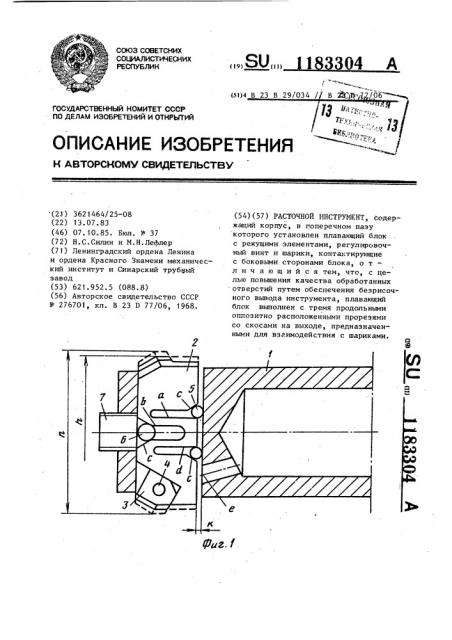

На фиг. 1 изображен расточный инструмент, общий вид;: на фиг. 2— схема обработки отверстия. l5
Расточный инструмент содержит корпус 1, в прямоугольном поперечном пазу которого установлен плавающий блок 2 призматической формы с диаметрально расположенными в его 20 гнездах твердосплавными пластинами
3, закрепленными крепежными элемента-. ми 4. Плавающий блок 2 в средней своей части выполнен с тремя оппозитчо расположенными продольными прорезями с1, b, 3 . На выходе этих прорезей выполнены скосы с, предназначенные для взаимодействия с шариками 5 и 6, размещенными в поперечном пазу корпуса 1 и контактирующими 30 со стенкой Е паза.
Шарики 5 выступают относительно боковой стороны плавающего блока 2 на величину k = 0,1-0 5 мм и являют35 ся опорами для базирования блока 2 в пазу корпуса 1.
Для регулирования рабочего диаметра h в передней части корпуса 1 40 установлен винт 7, контактирующий с шариком б, размещенным в полости скосов с прорези Ь .
04
Расточной инструмент работает следующим образом.
В зависимости от номинального диаметра и обрабатываемого отверстия рабочий диаметр настраивается меньшим на величину гарантированного зазора 5 обеспечивающего безрисочный вывод инструмента иэ обработанного отверстия.
При контактировании твердосплавных пластин 3 с обрабатываемой поверхностью при рабочей подаче инструмента возникает осевая составляющая силы резания, прижимающая плавающий блок 2 к стенке В паза корпуса 1, преодолевая силы упругого участка блока 2, выполненного в виде прорезей Ч, b u d . .Одновременно происходит перемещение пластин 3 до номинального диаметра М . Разница радиальных составляющих сил резания на пластинах 3 приводит к самоустановке плавающего блока 2 в пазу корпуса 1.
Упругий участок блока 2, образованный продольными прорезями, Ь и о, препятствует возникновению вибраций на пластинах 3, .вызываемых дискретностью процесса резания и периодичностью мгновенных изменений сил резания, приводящих к появлению разности радиальных составляющих сил резания.
При прекращении подачи инструмента и соответственно процесса резания пластины 3 за счет упругих сил, обусловленных йрорезями с, Ь и с1 блока 2, переместятся в исходное положение, т.. е. размер инструмента уменьшится до диаметра h, обеспечиваЮщего вывод инструмента беэ образования рисок на обработанной поверхности.
ll83304
Составитель Л. Климова
