Реферат



СПОСОБ ДУГОВОЙ СВАРКИ НЕПЛАВЯШИМСЯ ЭЛЕКТРОДОМ, преимущественно стыковых соединений труб с разделкой кромок, при котором присадочную проволоку укладывают в разделку перед сваркой, отличающийся тем, что, с целью повышения качества путем повышения механических свойств сварных соединений и предотвращения сварочных деформаций, сварочную проволоку совместно со свариваемыми кромками перед сваркой пластически деформируют до получения неразъемного соединения . (Л 00 00 00 1C Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК gg В 23К9 16

/ ЮР@

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3346218/25-27 (22) 12.10.81 (46) 07.10.85. Бюл. № 37 (72) Л. А. Киселев, С. И. Ан, Ю. П. Лепехин и И. Ф. Коринец (53) 621.791.754 (088.8) (56) Авторское свидетельство СССР № 301240, кл. В 23 К 9/16, 1968. (54) (57) СПОСОБ ДУГОВОЙ СВАРКИ

НЕПЛАВЯШИМСЯ ЭЛЕКТРОДОМ, пре,„Я1) „„1 1 83320 имущественно стыковых соединений труб с разделкой кромок, при котором присадочную проволоку укладывают в разделку перед сваркой, отличающийся тем, что, с целью повышения качества путем повышения механических свойств сварных соединений и предотвращения сварочных деформаций, сварочную проволоку совместно со свариваемыми кромками перед сваркой пластически деформируют до получения неразъемного соединения.

1183320

Изобретение относится к сварке и может быть использовано при сварке алюминиевых сплавов неплавящимся электродом.

Цель изобретения — повышение качества сварки, снижение расхода присадочного материала и упрощение сварочного оборудования за счет исключения прижимных элементов.

Поставленная цель достигается тем, что сварочную проволоку совместно со свариваемыми кромками перед сваркой пластически деформируют до получения нераз ьемного соединения.

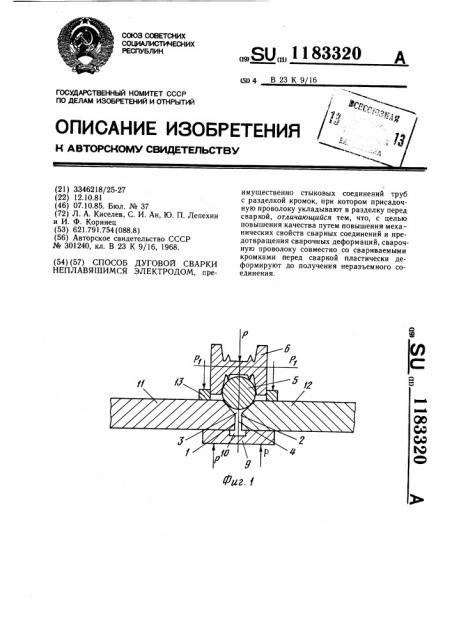

На фиг. 1 схематично изображена укладка присадочной проволоки в разделку и ее пластическое деформ ирование; на фиг. 2 — стык, подготовленный под сварку, после совместного деформирования кромок и присадочной проволоки; на фиг. 3 — сварной шов.

Способ сварки осуществляется следующим образом.

На стыкуемых кромках 1 и 2 выполняют разделку 3, например, V-образную, собирают свариваемые кромки с гарантированным зазором 4. Предварительно хорошо зачищают предполагаемые плоскости сварки и присадочную проволоку 5. Затем укладывают проволоку 5 в разделку 3 и подвергают пластическому деформированию одновременно со свариваемыми кромками усилием P.

Пластическое деформирование производят перед сваркой, например, роликом 6, которому сообщают вращение и последовательное движение перед горелками 7 и 8 (фиг. 2).

Удельное давление вдавливания создают равным 5 — 25 кгс/мм . В месте контакта металла присадочной проволоки и свариваемых кромок обеспечивают протекание пластической деформации. Для этой цели снизу свариваемые поверхности планируют с помощью прижима 9, содержащего карман 10 против зазора 4, Сверху свариваемые кромки деталей 11 и 12 прижимаются усилием Р, двумя прижимами 13, расположенными плотно и симметрично относительно ролика 6. После пластического деформирования сечение предполагаемого шва принимает вид 14 (фиг. 2). После этого в зависимости от ширины зоны деформации в сварку производят одной или двумя горелками 7 и 8 неплавящимся электродом без дополнительной подачи присадочной проволоки. После сварки получается сварной шов 15 (фиг. 3), имеющий незначительное усиление S и величину проплава h, который не требуется подвергать механической обработке.

В качестве примера сваривают сплав

ВМГ6 толщиной 3 мм без разделки кромок.

Зазор в стыке перед укладкой присадочной проволоки выдерживают 0,5 мм. Усилие вдавливания проволоки в зазор — 5 кгс/мм, Сварку производят неплавящимся электродом Я 4 мм, сила сварочного тока 1,—

205 А, напряжение на дуге U =11 В, скорость сварки V„16,5 м/ч. Сварку производят по присадочной проволоке односторонним швом. Сварные швы после сварки подвергают рентгенопросвечиванию и механическим испытаниям. Получают плотные швы, пористость и окисные пленки отсутствуют. Испытания сварных образцов показывают: е» сварного соединения составляет не ниже 1,0 от а р основного металла и равняется о р — — 32 кгс/мм . Сваривают также продольные швы обечаек из сплава

АМГ-6 толщиной 5 мм с V-образной разделкой и притуплением кромок, равным

1,5 мм. Угол разделки кромок 30 . Диаметр сварочной проволоки, вдавливаемой в разделку, равняется 3 мм. Усилие пластической деформации 12.5 кгс/мм . Сварку производят двумя горелками. Диаметр вольфрамовых электродов — 4 мм. Сила сварочного тока на горелках 1щ — 220 А. Напряжение на дуге Uz — 11 В. Скорость сварки V

18 м/ч. Сварка односторонняя за один проход. Пористость и окисные пленки в сварных ш ва х по р езул ьтата м рентгенографического просвечивания отсутствуют. Прочность сварного соединения — не ниже основного металла. Депланация свариваемых кромок и околошовной зоны отсутствует.

Предлагаемый способ опробован в производственных условиях. Использование предлагаемого способа по сравнению с известным позволяет повысить качество сварного шва, исключить пористость сварных швов, а также получить сварные швы с механическими свойствами, равнопрочными основному металлу, и геометрическими параметрами шва, не требующими их последующей зачистки.

Исключение зачистки снижает трудоемкость слесарных работ на 0,5 — 0,8 ч на каждый погонный метр.

Кроме того, предлагаемый способ позволяет сократить расход присадочного материала на 10Я, упростить сварочное оборудование (исключить механизм подачи присадочной проволоки), снизить депланацию свариваемых кромок и тем самым повысить надежность сварного соединения.

Способ позволяет выполнить сварные швы без смещения свариваемых кромок, тем самым повысить прочность сварного соединения, исключить отказы изделия при испытаниях.
