Гибкий упаковочный элемент для обвязки пакетов

Гибкий упаковочный элемент для обвязки пакетов

Иллюстрации

Показать все

Реферат



ГИБКИЙ УПАКОВОЧНЫЙ ЭЛЕМЕНТ ДЛЯ ОБВЯЗКИ ПАКЕТОВ преимущественно бревен, содержащий гибкое звено , на одн.ом конце которого закреплена цепная надставка, изамок, имеющий рычаг с прорезями для цепной надставки и крюком, отличающийся тем, что, с целью повышения надежности его работы, на одном из концов рычага закреплена двузубая вилка с Г-образно изогнутыми зубьями, на концах которых шарнирно укреплена скоба, соединенная со свободным концом гибкого звена, а между зубьями у их основания выполнен скос для цепной надставки. иг. 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

М Рь

Ю 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3745631/28-13 (22) 28.05.84 (46) 07.10.85. Бюл. № 37 (72) Е. Л. Андрианов (71) Онежский ордена Ленина и ордена

Октябрьской Революции тракторный завод (53) 621.798.4 (088.8) (56) Авторское свидетельство СССР № 315668, кл. В 65 G 57/08, 1966.

Авторское свидетельство СССР № 1002190, кл. В 65 D 63/00, 1981.

„„SU„„1183427 A (1)4 В 65 Р 63/16, В 65 В 27/10 (54) (57) ГИБКИЙ УПАКОВОЧНЫЙ ЭЛЕМЕНТ ДЛЯ ОБВЯЗКИ ПАКЕТОВ преимущественно бревен, содержащий гибкое звено, на одном конце которого закреплена цепная надставка, и- замок, имеющий рычаг с прорезями для цепной надставки и крюком, отличающийся тем, что, с целью повышения надежности его работы, на одном из концов рычага закреплена двузубая вилка с

Г-образно изогнутыми зубьями, на концах которых шарнирно укреплена скоба, соединенная со свободным концом гибкого звена, а между зубьями у их основания выполнен скос для цепной надставки.

1183427

Составитель И. Хаустов

Техред И. Верес Корректор Е. Рошко

Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <<Патент», г. Ужгород, ул. Проектная, 4

Редактор Е. Паш

Заказ 6220,22

Изобретение относится к области упаковки, в частности к элементам обвязки пакетов длинномерных грузов, например труб, проката, деревьев и т.п.

Цель изобретения — повышение надеж5 ности работы упаковочного элемента.

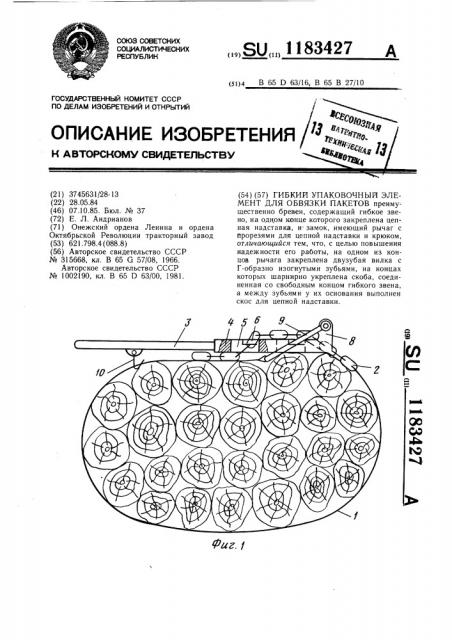

На фиг. 1 изображен гибкий упаковочный элемент для обвязки в сборе; на фиг. 2— рычаг с прорезями, вид сверху; на фиг. 3— положение рычага в начальный момент стягивания пакета.

Гибкий упаковочный элемент для обвязки пакетов содержит гибкое звено 1 с цепной надставкой 2, рычаг 3, на котором закреплена планка 4 с прорезями 5 и упорами 6 для звеньев .цепной надставки. Прорези выполнены в теле планки и расположены вдоль продольной оси. На конце рычага образован скос 7, ограниченный с двух сторон Г-образными изогнутыми зубьями 8 двузубой вилки, концы которой выступают над планкой. К свободным концам зубьев 8 шарнирно присоединяется скоба 9, связанная с гибким звеном. Для обеспечения фиксации рычаг снабжен крюком 10.

Гибкий упаковочный элемент работает следующим образом.

При необходимости уплотнения пакета перед обвязкой цепную надставку 2 пропускают сквозь прорезь 5, наиболее близкую к рукоятке рычага 3, так, чтобы одно из звеньев цепной надставки уперлось в упор 6 (фиг. 3), затем рычаг 3 поворачивают против часовой стрелки и тем самым уплотняют пакет. Для плотной обвязки пакета цепную надставку 2 пропускают сквозь прорезь 5 в планке 4, наиболее удаленную от рукоятки рычага 3, при повороте рычага следят за тем, чтобы цепная надставка прошла между зубьями 8, после чего рычаг доворачивают.
