Бункер

Бункер

Иллюстрации

Показать все

Реферат



БУНКЕР, содержащий корпус и виброрешетку с приводом, смонтированную в верхней части бункера и связанную с ним посредством амортизаторов, отличающийся тем, что, с целью снижения металлоемкости и энергоемкости бункера, а также повышения его эксплуатационной надежности , виброрешетка состоит из двух секций , связанных между собой с помощью упругих элементов, а привод виброрешетки смонтирован на одной из секций и содержит дебалансные вибровозбудители горизонтального действия, фазы и амплитуды которых совпадают. СХ5 со 4 со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (з1)4 В 65 Р 88/54

РСТВЕННЫЙ КОМИТЕТ СССР (21) 3672592/28-13 (22) 06.12.83 (46) 07.10.85. Бюл. № 37 (72) П. И. Петренко и P. С. Шарафутдинов (71) Уральский филиал Всесоюзного дважды ордена Трудового Красного Знамени теплотехнического научно-исследовательского института им. Ф. Э. Дзержинского (53) 621.798 (088.8) (56) Дубовик В. А. и др. Организация сжигания шламов на Кураховской ГРЭС.

Энергетика и электрификация, 1979, № 4, с. 15.

Дмитриев Г. П. и Мак-Гинес Л. Н. Испытания бункера-зумпфа в системе гидрозакладочного комплекса. — Уголь, 1979, № 5, с. 24.

„„Я0„„1183430 д (54) (57) БУНКЕР, содержащий корпус и виброрешетку с приводом, смонтированную в верхней части бункера и связанную с ним посредством амортизаторов, отличаюи ийся тем, что, с целью снижения металлоемкости и энергоемкости бункера, а также повышения его эксплуатационной надежности, виброрешетка состоит из двух секций, связанных между собой с помощью упругих элементов, а привод виброрешетки смонтирован на одной из секций и содержит дебалансные вибровозбудители горизонтального действия, фазы и амплитуды которых совпадают.

1183430

Р (я1) Составитель Е. Бокова

Техред И. Верес Корректор Е. Рошко

Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская на 6., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор Е. Папи

Заказ 6220/22

Изобретение относится к вибрационной технике, а более конкретно — к вибрационным надбункерным (предохранительным) решеткам преимущественно для использования на приемных бункерах вагоноопрокидывателей и складов топлива тепловых электростанций, и может найти применение на обогатительных фабриках, в горном деле и строительстве.

Цель изобретения — снижение металлоемкости и энергоемкости бункера, а также повышение его эксплуатационной надежности, Изобретение позволяет уменьшить вертикальные усилия, передаваемые на виброрешетку, сделать решетку менее металлоемкой, а значит, уменьшить мощность вибропривода, а также уменьшить вибрационные нагрузки на опорные и строительные конструкции бункера, что повысит его эксплуатационную надежность.

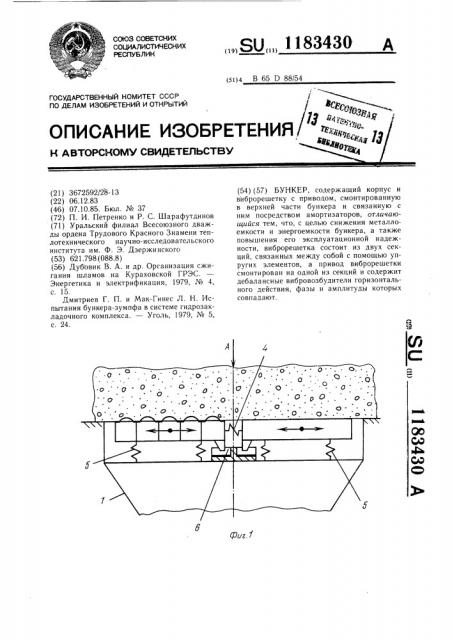

На фиг. 1 изображен бункер, вертикальный разрез; на фиг. 2 — вид А на фиг. 1.

Бункер содержит корпус 1, смонтированную в верхней его части виброрешетку, состоящую из двух секций 2 и 3, связанных между собой с помощью упругих элементов 4. Виброрешетка связана с бункером посредством амортизаторов 5 и амортизационных упоров 6. Привод решетки смонтирован на одной из секций, например, на секции 2, и содержит дебалансные вибровозбудители 7 горизонтального действия, фазы и амплитуды которых совпадают.

Бункер оаботает следующим образом.

При включении вибровозбудителей 7 секция 2, совершая на амортизаторах 5 горизонтально направленные возвратно-поступательные колебательные перемещения, вовлекает через упругие элементы 4 в противоположно направленные колебательные движения секцию 3. Отрабатывая относительно центра инерции горизонтальные виброперемещения и оказывая необходимое динамическое воздействие на нижний слой материала, секции 2 и 3 решетки предотвращают образование устойчивых, опирающихся на переплеты решетки, сводов и тем самым позволяют обеспечить бесперебойное гравитационное прохождение материала (фиг. 1) через ячейки секций 2 и 3 в бункер 1. При использовании виброрешетки в комплексе с надбункерной дробильной машиной или в случае бульдозерной подачи груза на виброрешетку последняя оборудуется амортизационными упорами 6, чем исключается возможность поломки мягких амортизаторов 5.
