Реферат



1. УСТРОЙСТВО ДЛЯ ОЧИСТКИ ТРУБ ТЕПЛООБМЕННИКА, содержащее очистной орган в ввде коллектора с соплами, свызанным с держателем, трубопровод для подачи рабочего агента, привод для обеспечения вращения держателя и очистного органа , отличающееся тем, что, с целью повьппения удобства обслуживания, держатель имеет шарнирно установленный рычаг, плечо которого шарнирно связано с очистным органом, привод держателя вьшолнен в виде пары винт-гайка для обеспечения возвратно-поступательного пег реме1цения держателя, имеющего ось для закрепления его в трубной доске теплообменника, полумуфту, жестко закрепленную на держателе, и полумуфту, шарнирно закрепленную на очистном органе и установленную с возможностью вращения вокруг оси держателя, причем держатель имеет две полости, одна из которых сообщена с трубопроводом для подачи рабочего агента, а другая - с осью держателя. 2.Устройство по д. 1, отличающееся тем, что, с целью повышения эффективности очистки, очистной орган имеет размещенные вдоль боковых поверхностей коллектора по обе стороны сопловых отверстий два ряда упругих резцов для взаимодействия с трубной доской л теплообменника. 3.Устройство по п. 1, о т л и- , с чающееся тем, что, с целью облегчения эксплуатации, привод держателя содержит электропривод с редуктором,.связанным с гайкой вин товой пары привода держателя, и направлякщую с пазом, а винт привоX ) да держателя имеет кольцо с высту 9 X пом для перемещения в пазу направляющей , при этом направляющая имеет отверстие для выхода выступа из ее . Ю паза.

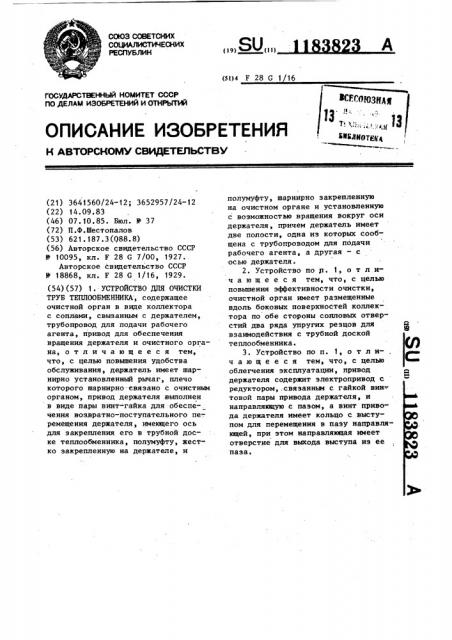

СОЮЗ CQBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (! I ) (51)4 Г 28 G 1/16

< 053aag

°;,. „ .„,„)3 или().щ(ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY CBMQETHlbCTB Y

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3641560/24-12 3652957/24-12 (22) 14. 09. 83 (46) 07. 10. 85. Бюл. У 37 (72) П.Ф.Шестопалов (53) 621.187.3(088.8) (56) Авторское свидетельство СССР

М 10095, кл. F 28 G 7/00, 1927..

Авторское свидетельство СССР

У 18868, кл. F 28 G 1/16, 1929. (54)(57) 1. УСТРОЙСТВО ДЛЯ ОЧИСТКИ

ТРУБ ТЕПЛООБМЕННИКА, содержащее очистной орган в виде коллектора с соплами, свызанным с держателем, трубопровод для подачи рабочего агента, привод для обеспечения вращения держателя и очистного органа, о т л и ч а ю щ е е с я тем, что, с целью повышения удобства обслуживания, держатель имеет шарнирно установленный рычаг, плечо которого шарнирно связано с очистным органом, привод держателя выполнен в виде пары винт-гайка для обеспе-. чения возвратно-поступательного перемещения держателя, имеющего ось для закрепления его в трубной доске теплообменника, полумуфту, жестко закрепленную на держателе, и полумуфту, шарнирно закрепленную на очистном органе и установленную с возможностью вращения вокруг оси держателя, причем держатель имеет две полости, одна из которых сообщена с трубопроводом для подачи рабочего агента, а другая — с осью держателя.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что, с целью повышения эффективности очистки, очистной орган имеет размещенные вдоль боковых поверхностей коллектора по обе стороны сопловых отверстий два ряда упругих резцов для взаимодействия с трубной доской теплообменника.

3. Устройство по п. 1, о т л ич а .ю щ е е с я тем, что, с целью облегчения эксплуатации, привод держателя содержит электропривод с редуктором,.связанным с гайкой вин-.. товой пары привода держателя, и направляющую с пазом, а винт привода держателя имеет кольцо с выступом для перемещения в пазу направляющей, при этом направляющая имеет отверстие для выхода выступа из ее паза.

11838

Изобретение относится к области очистки оборудования от загрязнений и может быть использовано в энергетике и других отраслях промьппленности, использующих теплообменное оборудование.

Целью изобретения является повышение удобства обслуживания, повышение эффективности очистки и облегчение эксплуатации. 10

На фиг. 1 изображено устройство, общий внд, продольный разрез;. на фиг.2 " сечение А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 2; на фиг, 4 —. узел I на фиг. 1-; 15 на фиг. 5 — разрез.В-В на фиг. 4; на фиг. 6 - сечение Г-Г на фиг. 4.

Устройство для очистки труб теплообменника содержит очистной орган 1 в виде коллектора 2 с соп. овой короб-20 кой 3, два ряда упругих резцов 4, две прижимные планки 5, болты 6, лопатку 7, ребра 8 жесткости, шарнир

9, рычаг 10, держатель 11, ось 12 держателя, закрепленная в трубной 25 доске теплообменника, упорную гайку

13 на оси держателя; неподвижную втулку 14 на оси держателя, шарнир 15 очистного органа, шарнирно закрепленную полумуфту 16 очистного органа,з0 полумуфту 17, жестко закрепленную на держателе с возможностью вращения вокруг его оси 12, гибкий трубопровод 18 для подачи рабочего агента в коллектор 2, полость 19 держателя, связанную с трубопроводом 18 для подачи рабочего агента, привод 20 держателя, винт 21 привода винтовой

:пары, гайку 22 винтовой пары, две шестерни 23 и 24 редуктора привода, электропривод 25, упорную гайку 26, направляющую 27 с пазом 28 и отвер-. стием 29, кольцо 30 с двумя выступами: выступом 31, взаимодействующим со стопорной собачкой 32, шарнирно установленной на неподвижном стержне, и выступом 33, перемещающимся в пазу

28 направляющей 27, упорную шайбу 34, вентиЛь 35, шарнир 36 и клапан 37.

Теплообменник содержит трубную доску 50

38, трубки 39, крышку 40 и водяную камеру 41. . А

23 2

Устройство работает следующим . образом.

Включают электропривод 25, при этой винт 21 получает поступательное движение, перемещая держатель 11, который, в свою очередь, через рычаг

10 перемещает очистной орган 1 в рабочее положение (на фиг.. 1 обозначено пунктирной линией), в котором упругие резцы 4 соприкасаются с трубной доской 38, полумуфты 16 и 17 входят в зацепление, а выступ 33 кольца 30 выходит из паза 28 направляющей 27 через отверстие 29, После выхода выступа 33 из паза направляющей 27 совместно с гайкой 22 вращаются винт 21, держатель 11 и очистной орган 1. Открывая вентиль 35 и клапан 37, включают промывочную воду, которая через полость 19 винта

21 поступает в гибкий трубопровод

18, коллектор 2, сопловую коробку 3. и на очищаемые поверхности. В результате вращения очистного органа проис ходит очистка внутренней поверхности труб теплообменника и трубной доски посредством пульсирующего потока воды и упругими резцами.

После окончания очистки устройство приводится в исходное положение.

Закрывают вентиль 35 и клапан 37, а электропривод переключают на обрат ное вращение ° При этом выступ 31 кольца 30 упрется в стопорную собачку 32, которая препятствует вращению и обеспечивает только поступательное перемещение винту 21 с кольцом и дерМателю 10 с очистным органом 1.

В результате этого выступ 33 входит в паэ 28 направляющей 27. В этом случае устройство приходит в исходное положение (фиг. 1, показано сплошными линиями), при котором осуществляется отключение электропривода с помощью концевого датчи--. ка а

Технико-эконрмическая эффективность устройства заключается в повышении удобства обслуживания, эффективности очистки и облегчении усло-, вий эксплуатации.

1183823

1183823 б-б

Фиг.4

1183823

t-/27

Подписное

Заказ 6258/41

Тираж 622

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Составитель В. Слышкин

Редактор Т Кугрышева Техред Л.Микеш Корректор А. Зжокосов
