Тензочувствительный элемент и способ его изготовления

Тензочувствительный элемент и способ его изготовления

Иллюстрации

Показать все

Реферат



1. Тензочувствительный элемент , содержащий два параллельных плоских электрода, между которыми размещен тензорезист, имеющий в своем составе эпоксидную смолу и отвердитель, отличающийс я тем, что, с целью повышения точности путем снижения влияния внешних факторов на тензочувс гвительность , в него введен жесткий кольцевой корпус из диэлектрического материала, который обхватывает торцовые поверхности тензорезиста , в состав которого введен электропроводный наполнитель. 2. Способ изготовления тензочувствительного элемента, заключающийся в том, что производят полимеризацию тензорезиста, отличающийся тем, что в качестве электропроводного наполнителя используют смесь порошков графита i и кокса, а в процессе полимеризации тензорезист подвергают двум (Л циклам нагрева до 120-125 и 160165 С соответственно длительностью С 2-2,5 ч каждый с охлаждением между циклами до 18-20 С. 00 00 00 4 tsD

СОО3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИМ (51)4 G 01 L 1/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3282744/24-10 (22) 25.03.81 (46) 07.10.85. Бюл. Р 37 (72) А.Т.Галимуллин, В.С.Прокопенко и А.К.Баженов (53) 531.781(088.8) (56) Авторское свидетельство СССР

Р 277357, кл. С 01 L 1/18, 1969.

Авторское свидетельство СССР

Р 360542, кл. G 01 L 1/ t8, 1970. (54) ТЕНЗОЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ

И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ. (57) 1. Тензочувствительный элемент, содержащий два параллельных плоских электрода, между которыми размещен тензорезист, имеющий в своем составе эпоксидную смолу и отвердитель, о т л и ч а ю щ и й— с я тем, что, с целью повышения точности путем снижения влияния внешних факторов на тензочувс"гвительность, в него введен жесткий кольцевой корпус из диэлектрического материала, который обхватывает торцовые поверхности тензорезиста, в состав которого введен электропроводный наполнитель.

2. Способ изготовления тензочувствительного элемента, заключающийся в том, что производят полимеризацию тензорезиста, о т л и— ч а ю шийся тем, что в качест" ве электропроводного наполнителя используют смесь порошков графита и кокса, а в процессе полимеризации тензорезист подвергают двум циклам нагрева до 120-125 и 160165 С соответственно длительностью

2-2,5 ч каждый с охлаждением между циклами до 18-20 С. о

1183842

Составитель А.Амаханов

Редактор Т.Кугрышева Техред С.Мигунова Корректор Г,Решетник

Заказ 6262/42 Тираж 896 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и. открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r Ужгород, ул. Проектная, 4

Изобретение относится к силоизмерительной технике и можеФ быть использовано для измерения параметров полей напряжений, возникающих в сплошных средах, например, при производстве взрывных работ.

Цепью изобретения является повышение точности за счет: снижения влияния внешних факторов на гензочувствительность. l0

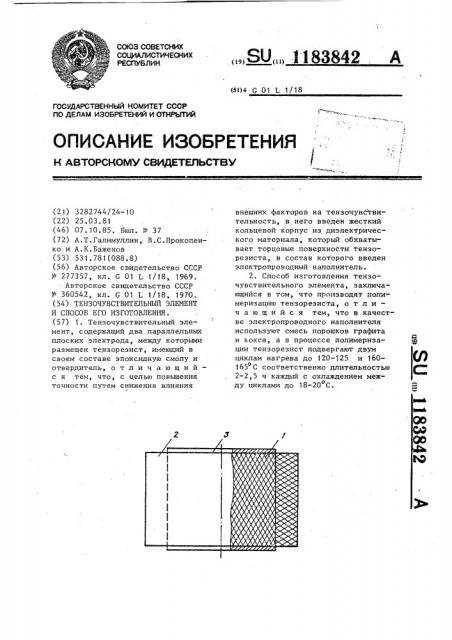

На чертеже представлена конструкция тензочувствительного элемента.

Тензочувствительный элемент содержит тензорезистивный преобразо" 15 ватель 1, заключенный в корпус 2, выполненный из стеклотекстолита. К свободным поверхностям тензорезистивного преобразователя 1 присоединены пластинчатые контакты 3. 20

Тензочувствительный преобразователь 1 выполнен из тензорезиста, состоящего из, 7.: эпоксидной смолы 4555, отвердителя 5-7, порошка графита 18-22 и порошка кокса 18-25. 25

Тензочувствительный элемент изготавливается следующим образом.

Смесь исходных компонентов тензореэиста заливается внутрь корпуса и закрывается с обеих сторон пластин- щ чатыми контактами. В процессе полимериэации тензорезиста производится его термическая обработка путем выдержки его при 120-125 С в течение

2-2,5 ч, а затем при 160-165 С также о в течение 2-2,5 ч с промежуточным охлаждением до 18-20 С.

Герметизация тензочувствительного преобразователя 1 в корпусе 2 не только предохраняет его от влаги и пыли, но и способствует более равномерному распределению напряжений в объеме тензорезиста.

Введение в состав тензореэиста наполнителя в виде смеси порошков графита и кокса позволяет снизить внутреннее сопротивление тенэочувствительного преобразователя, что снижает его тензочувствительность, однако способствует ее стабилизации при воздействии внешних факторов, таких как влажность и температура. Приведенные соотношения компонентов являются оптимальными для достижения высокой чувствительности, стабильности характеристик и линейности преобразования, приведенные режимы термообработки.обеспечивают необходимый уровень механических свойств тензорезиста, таких, как жесткость, циклическая прочность, а также способствуют повышению линейности характеристики преобразования.

Тензочувствительный элемент, изготовленный по предлагаемому способу, обладает следующими характеристиками: рабочий диапазон измеряемых давлений, 0-500 кгс/см, рабочий диапазон частот 0-10000 с ", чувствительность 2 10 см /кг.
