Реферат



Мо 118385

Класс 81е, 63

СССР

Ь.1ц,в g

1 " Г!! y{< » { ХНИ {{Х1;л Н

БИОТЕК

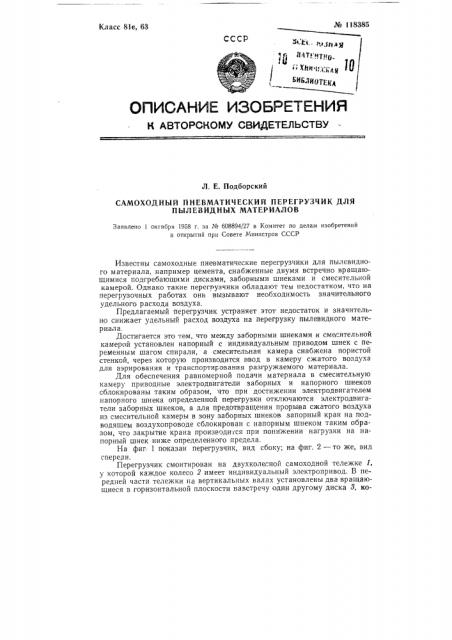

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л. Е. Подборский

САМОХОДНЫЙ ПНЕВМАТИЧЕСКИЙ ПЕРЕГРУЗЧИК ДЛЯ

ПЫЛЕВИДНЫХ МАТЕРИАЛОВ

Заявлено 1 октября 1988 г. за M 608894/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известны самоходные пневматические перегрузчики для пылевидного материала, например цемента, снабженные двумя встречно вращающимися подгребающими дисками, заборными шнеками и смесительной камерой. Однако такие перегрузчики обладают тем недостатком, что на перегрузочных работах они вызывают необходимость значительного удельного расхода воздуха.

Предлагаемый перегрузчик устраняет этот недостаток и значительно снижает удельный расход воздуха на перегрузку пылевидного материала, Достигается это тем, что между заборными шнеками и сме{"ительной камерой установлен напорный с индивидуальным приводом шнек с переменным шагом спирали, а смесительная камера снабжена пористой стенкой, через которую производится ввод в камеру сжатого воздуха для аэрирования и транспортирования разгружаемого материала.

Для обеспечения равномерной подачи материала в смесительную камеру приводные электродвигатели заборных и напорного шнеков сблокированы таким образом, что при достижении электродвигателем напорного шнека определенной перегрузки отключаются электродвигатели заборных шнеков, а для предотвращения прорыва сжатого воздуха из смесительной камеры в зону заборных шнеков запорный кран на подводящем воздухопроводе сблокирован с напорным шнеком таким образом, что закрытие крана производится при понижении нагрузки на напорный шнек ниже определенного предела.

На фиг. 1 показан перегрузчик, вид сбоку; на фиг. 2 — то же, вид спереди.

Перегрузчик смонтирован на двухколе"ной самоходной тележке 1, у которой каждое колесо 2 имеет индивидуальный электропривод. В передней части тележки на вертикальных валах установлены два вращающиеся в горизонтальной плоскости навстречу один другому диска 8, ко¹ 118385 торые подают захватываемый ими материал к двум наклонным заборным шнекам 4, также имеющим индивидуальные электроприводы. Заборные шнеки взаимодействуют е вертикальным напорным шнеком б, имеющим ленточную спираль с уменьшающимся кверху шагом и предназначенным для подачи принятого от заборных шнеков материала в смесительную камеру б. Благодаря изменению шага спирали напорного шнека поднятый им пылевидный материал перед выпуском его в смесительную камеру сжимается в плотную массу, создавая пробку, не пропускающую "жатого воздуха в кожух шнека. Смесительная камера б в нижней своей части имеет пористую стенку 7, в которую через кран 8 подводится сжатый воздух для аэрирования и транспортирования материала к месту складирования.

Кран для впуска сжатого воздуха в смесительную камеру сблокирован с вертикальным шнеком таким образом, что при прекращении подачи шнеком материала кран автоматически перекрывается. С другой стороны, электроприводы наклонных заборных шнеков 4 сблокированы с электроприводом вертикального шнека б, не допуская его перегрузки.

Предмет изобретения

1. Самоходный пневматический перегрузчик для пылевидных материалов, снабженный двумя встречно вращающимися подгребающими дисками, заборными шнеками и смесительной камерой, о т л и ч а юшийся тем, что, с целью снижения удельного расхода воздуха на перегрузку, между заборными шнеками смесительной камерой у становлен напорный с индивидуальным приводом шнек с переменным шагом спирали, а смесительная камера снабжена пористой стенкой, через которую производится ввод в камеру сжатого воздуха для аэрирования и транспортирования разгружаемого материала.

2. Форма выполнения перегрузчика по п. 1, отличающаяся тем, что, с целью обеспечения равномерной подачи перегружаемого материала в смесительную камеру, приводныеэлектродвигатели заборных и напорного шнеков сблокированы так, что при достижении электродвигателем напорного шнека определенной перегрузки отключаются электродвигатели заборных шнеков.

3. Форма выполнения перегрузчика по пп. 1 и 2, отлич а ющ аяс я тем, что, с целью предотвращения прорыва сжатого воздуха из смесительной камеры в зону заборных шне ов, запорный кран на подводящем воздухопроводе сблокирован с напорным шнеком таким образом, что закрытие крана производится при понижении нагрузки на напорный .шнек ниже определенного предела.
