Парная флейта с хроматическим звукорядом д.ф.деминчука

Парная флейта с хроматическим звукорядом д.ф.деминчука

Иллюстрации

Показать все

Реферат



Парная флейта с хроматическим звукорядом, содержащая соединенные между собой корпусы, каждый из которых имеет сквозной цилиндрический внутренний канал , звуковые и свистковоес закрывающей пробкой отверстия , отличающаяся тем, что, с целью повьшения качества звучания , она имеет шарнирно установленную в поперечном направлении относительно корпусов и в их верхней части планку, на свободных концах которой вьтолнены элементы для регулирования проходного сечения внутренних каналов корпусов, и дополнительные звуковые отверстия, выполненные на тыльной стороне корпусов. &

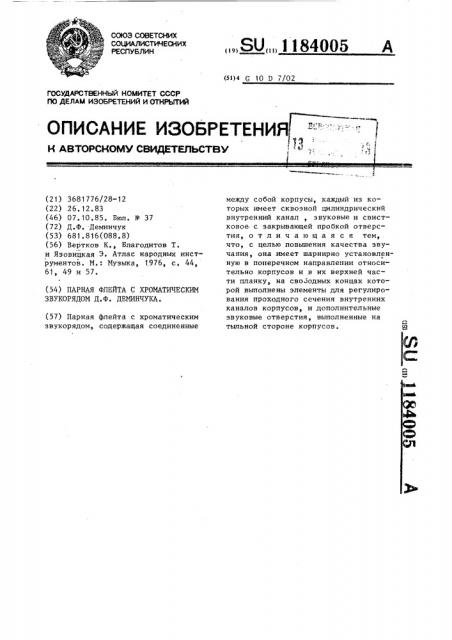

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (sl) 4 G 10 D 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ

С:

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3681776/28-12 (22) 26.12.83 (46) 07.10,85. Бюл. № 37 (72) Д.Ф. Деминчук (53) 681,816(088,8) (56) Вертков К., Влагодитов Т. и Язовицкая Э. Атлас народных инструментов. N. Музыка, 1976, с. 44, 61, 49 и 57 ° (54) ПАРНАЯ ФЛЕЙТА С ХРОМАТИЧЕСКИМ

ЗВУКОРЯДОМ Д.Ф. ДЕМИНЧУКА. (57) Парная флейта с хроматическим звукорядом, содержащая соединенные

„„SU„„1184005 А между собой корпусы, каждый из которых имеет сквозной цилиндрический внутренний канал, звуковые и свистковое- с закрывающей пробкой отверстия, отличающаяся тем, что, с целью повышения качества звучания, она имеет шарнирно установленную в поперечном направлении относительно корпусов и в их верхней части планку, на сво. одных концах которой выполнены элементы для регулирования проходного сечения внутренних каналов корпусов, и дополнительные звуковые отверстия, выполненные на тыльной стороне корпусов.

118400

Изобретение относится к производству деревянных духовых инструментон с лабиальным способом звукоизвлечения, в частности парных флейт.

Целью изобретения является повышение качества звучания парной флейты.

На фиг. 1 изображена парная. Флейта, продольный разрез; на фиг. 2 вид А на фиг. 1; на фиг. 3 — вид В 10 на фиг. 1; на фиг. 4 — флейта, вид спереди; на фиг. 5 — аппликатура правого корпуса; на фиг. 6 — аппликатура левого корпуса.

Парная флейта с хроматическим звукорядом содержит соединенные между собой корпусы 1 и 2, каждый из которых имеет сквозной цилиндрический внутренний канал 3, звуковые отверстия 4-18, свистковые отверстия рр

19 и 20, закрывающую пробку Zi, шарк,рно установленную в поперечном направлении относительно корпусов

1 и 2 и в их верхней части планку 22, иа свободньж концах которой выпол- 25 иены элементы 23 и 24 для регулирования проходного сечения внутренних каналов 3 корпусов 1 и 2 и дополнительные звуковые отверстия 25-27.

Парная флейта также содержит распор- ЗО

5 2 ку 28, стыковочные трубочки 29 и 30 металлические втулочки 31-33, установленные в отверстия 25-27, металлические кольца 34-37, Пробка 21 закреплена на гибкой нити 38.

На левом корпусе 1 размещены следующие звуковые отверстия: с передней стороны с левым наклоном 4-7, а с правым наклоном 8-11, с тыльной стороны 25-26.

На правом корпусе 2 размещены следующие звуковые отверстия: с передней стороны 12-18, расположенные парами, с тыльной стороны 27, Перед игрой на парной флейте исполнительно осуществляет ее настройку, для этого он регулирует наклон планки 22, добиваясь этим получения уровновешеннЬго строя в торцовом соотношении при условии закрытия отверстия

7 пробкой 21, Непосредственное исполнение осуществляется согласно аппликатуре, изображенной на фиг. 5 и 6.

При одноголосном исполнении один из корпусов 1 и 2 снимается, а пробка 21 вынимается из отверстия 7. Мизинец левой руки переходит"с отверстия 8 на отверстие 7.

Изобретение повышает качество звучания флейты.

Риг /

Вид б

I!Hu005

К

tii о о
