Реферат



ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ НАПРЯЖЕНИЯ, содержащий релаксационный генератор импульсов, выполненный , например, на однопереходном транзисторе, включенный между шиной источника питания и общего шиной устройства, тиристорный триггер с коммутирующим конденсатором, первый вывод которого подключен к аноду первого тиристора, однопереходный транзистор, эмиттер которого через первый резистор, а первая база через второй резистор соединены с шиной питания , диод, отличающийся тем, что, с целью повышения надежности работы устройства при одновременном повышении точности задания уставок длительности импульса и длительности паузы, в него введен двухканальный делитель напр-яжения , первьш вход которого соединен с анодом первого тиристора тиристорного триггера, второй вход с анодом второго тиристора тирисi торного триггера, а выход - с синхронизирующим входом релаксацион (Л ного генератора, причем диод включен между анодом второго тиристора тиристорного триггера и второй обкладкой коммутирующего конденсатора , анод диода соединен с второй базой, а катод - с эмиттером однопереходного транзистора. 00 4

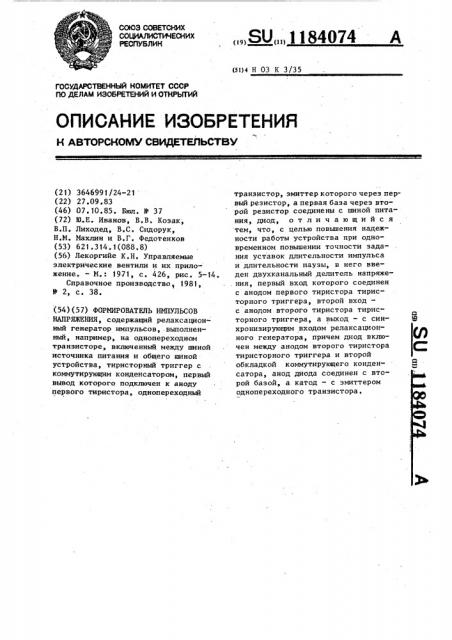

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 Н 03 К 3/35

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3646991/24-21 (22) 27.09.83 (46) 07.10.85. Бюл. В 37 (72) Ю.E. Иванов, В.В. Козак, В.П. Лиходед, В.С. Сидорук, Н.М. Махлин и В.Г. Федотенков (53) 621.314.1(088.8) (56) Лекоргийе К.Н. Управляемые электрические вентили и их прило- жение. — М.: 1971, с. 426, рис. 5-14.

Справочное производство, 1981, Â 2, с. 38. (54) (57) ФОРМИРОВАтКЛЬ ИМПУЛЬСОВ

НАПРЯЖЕНИЯ, содержащий релаксационный генератор импульсов, .выполненный, например, на однопереходном транзисторе, включенный между шиной источника питания и общего шиной устройства, тиристорный триггер с коммутирующим конденсатором, первый вывод которого подключен к аноду первого тиристора, однопереходный

„„SU„„1184074 A транзистор, эмиттер которого через первый резистор, а первая база через второй резистор соединены с шиной питания, диод, отличающийся тем, что, с целью повышения надежности работы устройства при одновременном повышении точности задания уставок длительности импульса и длительности паузы, в него введен двухканальный делитель напряже. ния, первый вход которого соединен с анодом первого тиристора тиристорного триггера, второй вход— с анодом второго тиристора тиристорного триггера, а выход — с синхронизирующим входом релаксационного генератора, причем диод включен между анодом второго тиристора тиристорного триггера и второй обкладкой коммутирующего конденсатора, анод диода соединен с второй базой, а катод — с эмиттером однопереходного транзистора.

1184074 2

15

2S

Изобретение относится к импульсной технике и может быть использовано, например, в модулирующих, устройствах для стабилизаторов сварочного тока.

Цель изобретения — повышение надежности работы устройства при одновременном повышении точности задания уставок длительности импульса и длительности паузы за счет исключения двух релаксационных генераторов импульса на однопереходных транзисторах и объединения элементов задачи длительности импульса и паузы в один элемент.

На чертеже приведена принципиальная электрическая схема устройства.

Устройство содержит релаксационный генератор 1, выполненный, например, на однопереходном транзисторе 2„ включенный между шиной 3 источника питания и общей шиной 4 устройства, тиристорный триггер 5 с коммутирующим конденсатором 6, включенным между анодами первого 7 и второго 8 тиристоров, однопереходный транзистор 9, эмиттер которого через первый резистор 10, а первая база через второй резистор

11 соединены с шиной 3 питания, диод 12, двухканальный делитель 13 напряжения, выполненный на резисторах 14-17, диодах 18 и 19, первый вход которого соединен с анодом первого тиристора 7 тиристорного триггера 5, второй вход — с анодом второго тиристора 8 тиристорно"o триггера 5, а выход — с синхронизирующим входом релаксационного генератора 1, диод 12 включен между анодом второго тиристора 8 тиристорного триггера и обкладкой коммутирующего конденсатора 6, а анод диода 12 соединен с второй базой однопереходного транзистора 9, катод — с его эмиттером. Релаксационный генератор содержит также стабилитрон 20, резистор 21 и конденсатор 22.

Устройство работает следующим образом.

При подаче напряжения постоянного тока на шины 3 и 4 конденсатор 22 начинает заряжаться до напряжения, величина которого определяется положением подвижного конт такта переменных резисторов 14 и 15.

Одновременно между первым и вторым базовыми выводами однопереходного транзистора 2 начинает протекать небольшой ток, величина которого определяетсв.межбазовым сопротивлением. Тиристоры 7 и 8 находятся в закрытом состоянии. Стабилитрон 20 уменьшает межбазовое напряжение транзистора 2 до требуемого уровня.

Конденсатор 22 заряжается одновременно через две цепочки, образованные диодами 18 и 19 и переменными резисторами 16 и 17 соответственно.

В момент достижения на конденсаторе 22 напряжейия, равного напряжению включения U транзистора 2, происходит практически мгновенное переключение однопереходного транзистора 2 из закрытого состояния в открытое. Конденсатор 22 быстро разряжается через резистор 21.

Напряжение на конденсаторе 22 снижается, и как только его величина становится равной напряжению выключения Д однопереходного транзистора 2, последний переходит из открытого состояния в закрытое. Длительность заряда конденсатора 22 до напряжения переключения Lr устаP навливается с помощью переменных резисторов 16 и 17, включенных по схеме регулируемого сопротивления в цепи заряда. конденсатора 22.

В момент переключения однопереходного транзистора 2 из закрытого состояния в открытое на резисторе

21 появляется импульс напряжения в результате разряда конденсатора

22. Этот импульс напряжения прикладывается к управляющим переходам тиристоров 7 и 8. В результате появления управляющего импульса на резисторе 21 тиристоры 7 и 8 переходят из закрытого состояния в открытое. Величина напряжения на анодах тиристоров 7 и 8 и, значит, на выходных выводах снижается до уровня потенциала шины 4 плюс падение напряжения на открытом тиристоре.

Одновременно с открыванием тиристоров 7 и 8 начинается заряд коммутирующего конденсатора 6 через переменный резистор 10, включенный по схеме регулируемого сопротивления, до напряжения, равного напряжению включения однопереходного транзистора 9. До включения тиристоров 7. и 8 конденсатор 6 был за84074 4

3 11 ряжен до напряжения Llcg << Д где О э — напряжение включения однопереходного транзистора 9. Величина напряжения на конденсаторе 6 до перехода тиристоров 7 и 8 в открытое состояние определяется разностью напряжений на анодах закрытых тиристоров 7 и 8.

Когда напряжение на конденсаторе

6 становится равным напряжению включения однопереходного транзистора

9 (тиристоры 7 и 8 открыты) последний переходит из закрытого состояния в открытое, и напряжение на конденсаторе 6 через открытый переход эмиттер-первая база однопереходного транзистора 9 и открытый тиристор 8 прикладывается к тиристору 7 в обратном направлении.

Тиристор 7 закрывается и в дальнейшем с тиристором 8 переходит в триггерный режим работы.

Длительность заряда конденсатора 6 до напряжения включения однопереходного транзистора 9 устанавливается с помощью переменного резистора 10, включенного по схеме регулируемого сопротивления.

В триггерном режиме устройство работает следующим образом.

При закрывании тиристора 7 на переменном резисторе 15 появляется падение напряжения заданной величины и конденсатор 22 начинает заряжаться через переменный резистор

17 и диод 19.

Одновременно в результате повышения потенциала напряжения на аноде тиристора 7 начинает перезаряжаться конденсатор 6 по цепи: анод тиристора 7 — конденсатор 6, эмиттер — первая база однопереходного транзистора 9 — открытый тиристор 8 до напряжения на переменном резисторе 15 минус падение напряжения на открытом тиристоре 8. Когда напряжение. на конденсаторе 22 становится равным напряжению включения однопереходного транзистора 2, последний переходит иэ закрытого состояния в открытое, и на резисторе 21 снова появляется импульс напряжения, прикладываемый к управляющим переходам тиристоров 7 и 8;

Тиристор 7 переходит из закрытого состояния в открытое и напряжение на конденсаторе 6 прикладывается через

4 5

55 открытый тиристор 7 и диод 12 в обратном направлении к тиристору

8. Величина его достаточна для перевода тиристора 8 из открытого состояния в закрытое. Тиристор 8 закрывается.

При закрывании тиристора 8 на переменном резисторе 14 появляется падение напряжения заданной величины, и конденсатор 22 начинает заряжаться через переменный резистор

16 и диод 18.

Одновременно в результате повышения потенциала напряжения на аноде тиристора 8 и понижения потенциала на аноде тиристора 7 начинает заряжаться конденсатор 6 по цепи: анод тиристора 8 — диод 12 — конденсатор 6 — открытый тиристор 7 до напряжения, имеющегося на переменном резисторе 14 минус падение напряжения на открытом тиристоре 7.

Когда напряжение на конденсаторе 22 становится равным напряжению включения однопереходного транзистора

2, последний переходит из закрытого состояния в открытое и на резисторе

21 появляется импульс напряжения, прикладываемый снова к управляющим переходам тиристоров 7 и 8. Тиристор

8 открывается, а тиристор 7 закрывается, как описано, и процесс повторяется.

Таким образом, сигналы на выходных выводах являются инверсными.

Длительность импульса и паузы регулируются раздельно с помощью переменных резисторов 16 и i7, включенных по схеме регулируемого сопротивления. Резистор 11 обеспечивает стабилизацию напряжения срабатывания однопереходного транзистора 9 при изменении температуры окружающей среды.

В результате построения предлагаемой схемы отпадает необходимость в двух релаксационных генераторах импульсов, выполненных каждый на однопереходном транзисторе и времязадающей RC-цепи, в блоке первоначального включения тиристоров триггера и в блоке технологической задержки начала триггеpHQFQ режима работы тиристоров триггера, что повышает надежность работы устройства и точность задания уставок длительности импульса и паузы.
