Реферат



УСТРОЙСТВО ДЛЯ ВНЕ УДОБРЕНИЙ В ПОЧВУ, включающ с опорным колесом, бункер с дозирую ханизмом, тукопровод и сощник, выполненный в виде диагонально расположенной пары односторонних клиньев, передний из которых снабжен формирователем потока, установленным вдоль его тыльной стороны и сообщенным с тукопроводом через патрубокускоритель , отличающееся тем, что, с целью повыщения качества распределения удобрений по глубине при внесении их повыщенными нормами, формирователь потока снабжен распределительной камерой, в задней стенке которой выполнена вертикальная щель с равномерно расположенными по ее высоте наклонными к дну камеры пластинами-дефлекторами , причем угол наклона последних увеличивается снизу вверх.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц4 А 01 С 7 00

OllHCAHHE ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Вийлйоòè,4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОткРытий (21) 3631995/30-15 (22) 13.07.83 (46) 15.10.85. Бюл. № 38 (72) В. С. Кочетков, В. С. Сухин и В. С. Муштай (71) Ворошиловградский сельскохозяйственный институт (53) 631.816.3.631.333 (088.8) (56) Авторское свидетельство СССР № 676209, кл. А 01 С 7/20, 1977.

Авторское свидетельство СССР № 1064887, кл. А 01 С 7/00, 1982. (54) (57) УСТРОЙСТВО ДЛЯ ВНЕСЕНИЯ

УДОБРЕНИЙ В ПОЧВУ, включающее раму с опорным колесом, бункер с дозирующим ме„„SU„„1184452 A ханизмом, тукопровод и сошник, выполненный в виде диагонально расположенной пары односторонних клиньев, передний из которых снабжен формирователем потока, установленным вдоль его тыльной стороны и сообщенным с тукопроводом через патрубокускоритель, отличающееся тем, что, с целью повышения качества распределения удобрений по глубине при внесении их повышенными нормами, формирователь потока снабжен распределительной камерой, в задней стенке которой выполнена вертикальная щель с равномерно расположенными по ее высоте наклонными к дну камеры пластинами-дефлекторами, причем угол наклона последних увеличивается снизу вверх.

1184452

Составитель Т. Наумова

Техред И. Верес Корректор А. Зимокосов

Тираж 742 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор А. Ревин

Заказ 6292/1

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для внесения удобрений в почву.

Цель изобретения — повышение качества распределения удобрений по глубине при

5 внесении их повышенными нормами.

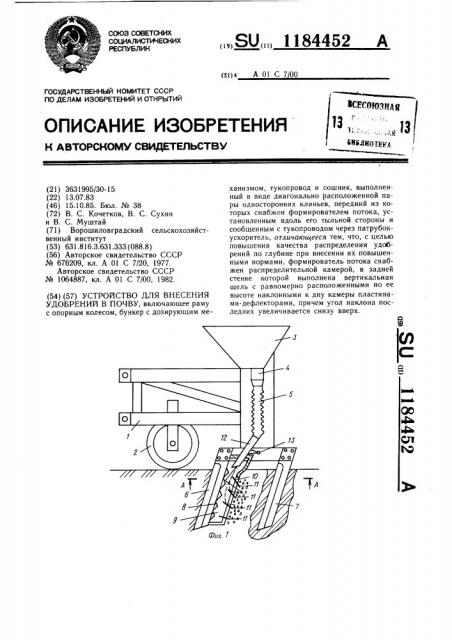

На фиг. 1 изображено устройство для внесения удобрений, в почву, вид сбоку; на фиг. 2 — сечение А — А на фиг. 1.

1О

Устройство для внесения удобрений в почву включает раму 1 с опорным колесом

2, бункер 3 для удобрений с дозирующим механизмом 4, тукопровод 5, сошник, который выполнен в виде диагонально распо15 ложенных переднего 6 и заднего 7 односторонних клиньев. Передний клин 6 имеет формирователь 8 потока, который снабжен распределительной камерой 9, в задней стенке которой выполнена вертикальная щель 10 с равномерно расположенными по ее высоте 20 наклонными к дну камеры пластинами-дефлекторами 11. Пластины -дефлекторы 11, вогнутые книзу, установлены под острым углом к горизонту, причем угол установки каждой пластины-дефлектора 11, увеличивается снизу вверх. Распределительная ка25 мера 9 сообщается с тукопроводом 5 через патрубок-ускоритель 12, который (в зависимости от требуемой эпюры концентрации удобрений по горизонтам), может (благодаря шарниру 13). устанавливаться под раз- 30 ными углами к формирователю 8.

Устройство работает следующим образом.

При движении передний клин 6 нарезает щель на глубину, заданную опорным колесом 2. Удобрения из бункера 3 через дозирующий механизм 4 и тукопровод 5 поступают в патрубок-ускоритель 12, который сообщает потоку движения под определенным углом к горизонту с определенной скоростью.

При внесении удобрений малыми и средними нормами они поступают на ступени формирователя 8, отразившись от которых свободно проходят между пластинами-дефлекторами 11, не взаимодействуя с ними (траектория движения удобрений показана линией) и защемляются с помощью клина 7.

При внесннии удобрений повышенными нормами скорость их потока в патрубке-ускорителе 12 снижается вследствие вышеизложенных причин. В результате снижения скорости, удобрения движутся по баллистической траектории меньшего радиуса, не взаимодействуя с формирователем 8 потока, и под действием стенок распределительной камеры 9 поступают на пластины-дефлекторы

11, которые распределяют их в щели по горизонтам с последующим защемлением клином 7 (траектория движения удобрений показана пунктирной линией).

Концентрация удобрений по горизонтам обеспечивается тем, что пластины-дефлекторы 11 установлены с переменным углом к горизонту, увеличивающимся снизу вверх.

Концентрация удобрений по глубине щели задается углом установки патрубка-ускорителя 12 по отношению к горизонту.
