Устройство для выкапывания корнеплодов

Устройство для выкапывания корнеплодов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ВЫКАПЫВАНИЯ КОРНЕПЛОДОВ, содержащее раму со звездочками, на которых установлена бесконечная тяговая цепь, несущая закрепленные напротив друг друга поворотные рычаги, одно из плеч каждого из которых выполнено в виде рабочей лапы, а второе снабжено роликом для взаимодействия рычага с направляющей, установленной на раме и имеющей в рабочей зоне горизонтальный , средний и наклонные передний и задний участки, отличающееся тем, что, с целью повыщения производительности и качества работы устройства, каждый рычаг снабжен дополнительным роликом, установленным перпендикулярно основному ролику , а рама снабжена дополнительной направляющей для дополнительных роликов, выполненной из двух ветвей, одна из которых расположена параллельно наклонному заднему участку основной направляющей и ниже дополнительных роликов, а другая - с противоположной стороны этих роликов i и параллельно остальным участкам основ (Л ной направляющей, которая при этом выполнена непрерывной. оо 4 сд

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ВСЕСОЮЗНАЯ "-: .1

; - М П".,;Н;. (,, I;g.ля

БИБЛИОТЕКА

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOIVIY СВИДЕТЕЛЬСТВУ ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3733973/30-15 (22) 21.04.84 (46) 15.10.85. Бюл. № 38 (72) А. Ф. Зайцев и К. P. Казаров (71) Воронежский сельскохозяйственный институт им. К. Д. Глинки и Воронежский ордена Дружбы народов лесотехнический институт (53) 631.358.4 (088.8) (56) Авторское свидетельство СССР № 511898, кл. А 01 D 19/02, 1975.

Авторское свидетельство СССР № 32451, кл. А 01 D 31/00, !933. (54) (57) УСТРОЛСТВО ДЛЯ ВЫКАПЫВАНИЯ КОРНЕПЛОДОВ, содержащее раму со звездочками, на которых установлена бесконечная тяговая цепь, несущая закрепленные напротив друг друга поворотные рычаги, одно из плеч каждого из которых

„„Я0„„1184457 А

15П4 А 01 0 25 00 выполнено в виде рабочей лапы, а второе снабжено роликом для взаимодействия рычага с направляющей, установленной на раме и имеющей в рабочей зоне горизонтальный, средний и наклонные передний и задний участки, отличающееся тем, что, с целью повышения производительности и качества работы устройства, каждый рычаг снабжен дополнительным роликом, установленным перпендикулярно основному ролику, а рама снабжена дополнительной направляющей для дополнительных роликов, выполненной из двух ветвей, одна из которых расположена параллельно наклонному заднему участку основной направляющей и ниже дополнительных роликов, а другая— с противоположной стороны этих роликов

Ю и параллельно остальным участкам основной направляющей, которая при этом выполнена непрерывной.

С:

1184457

A-А

Фи8. 2

l -Г

ro

10 у /

Ф08. 4.

Фиг 5 Фиг. б

Фиа Д

Составитель В. Протурнов

Редактор А. Ревин Техред И. Верес Корректор В. Синицкая

Заказ 6292/1 Тираж 742 Подлисное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул, Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для выкапывания корнеплодов, используемым в машинах для уборки сахарной свеклы, моркови и других пропашных культур.

Цель изобретения — повышение производительности и качества работы устройства.

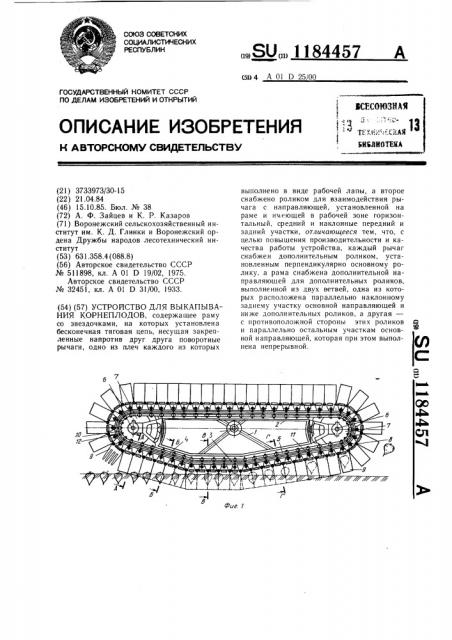

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — сечение А — А на фиг. 1; на фиг. 4 — сечение Б — Б на фиг. 1; на фиг. 5 — сечение  — В на фиг. 1; на фиг. 6сечение à — Г на фиг, 1.

Устройство содержит раму 1, на которой закреплена непрерывная неподвижная основная направляющая, имеющая верхний горизонтальный участок 2 и нижний, расположенный в рабочей зоне устройства, участок, состоящий из среднего горизонтального участка 3, а также наклонных переднего 4 и заднего 5 участков основной направляющей. На раме 1 установлены элементы крепления 6 для звездочек 7, на которых установлена бесконечная тяговая цепь 8, несущая закрепленные напротив друг друга поворотные рычаги, одно из плеч каждого из которых выполнено в виде рабочей лапы 9, а другое — снабжено основным роликом 10 и установленным перпендикулярно к нему дополнительным роликом 11. При этом основная направляющая служит для взаимодействия с основными роликами 10.

Для взаимодействия же с дополнительными роликами 11 рама 1 снабжена дополнительной направляющей 12, которая имеет ветвь

13, параллельную наклонному заднему участку 5 основной направляющей, установленную ниже дополнительных роликов 11.

Другая же ветвь 14 дополнительной направляющей 12 установлена с противоположной стороны дополнительных роликов 11 и параллельно основной направляющей на остальных ее участках.

Устройство работает следующим образом.

Во время рабочего движения уборочной машины рабочие лапы 9 постепенно внедряются в почву на переднем наклонном участке 4 за счет взаимодействия дополнительных роликов 11 с нижней поверхностью ветви 14, прогрилированной дополнительной направляющей 12 (фиг. 3 — 5). При заглублении (за счет взаимодействия основных раликов 10 с основной направляющей) одновременно происходит сведение нижних рабочих лап 9 (рис. 4 и 5).

На горизонтальном участке 3 и заднем наклонном участке 5 рамы происходит извлечение корнеплодов из почвы. В этом случае дополнительные ролики 11 перемещаются по нижней поверхности ветви 13 (фиг. 6).

В момент набегания цепи 8 на звездочку 7 (за счет взаимодействия основных роликов

10 с основной направляющей происходит разведение рабочих лап 9), а возникающая при этом центробежная сила выбрасывает корнеплоды. (фиг. 3).
