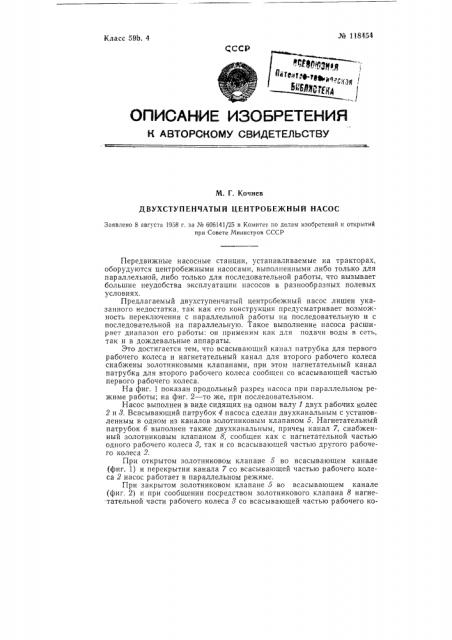

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. Г. Кочнев

ДВУХСТУПЕНЧАТЫЙ ЦЕНТРОБЕЖНЫЙ НАСОС

Заявлено 8 августа 1958 г. за № 606141/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Передвижные насосные станции, устанавливаемые на тракторах, оборудуются центробежными насосами, выполненными либо только для параллельной, либо только для последовательной работы, что вызывает большие неудобства эксплуатации насосов в разнообразных полевых условиях.

Предлагаемый двухступенчатый центробежный насос лишен указанного недостатка, так как его конструкция предусматривает возмсжность переключения с параллельной работы на последовательную и с последовательной на параллельную. Такое выполнение насоса расширяет диапазон его работы: он применим как для подачи воды в сеть, так и в дождевальные аппараты.

Это достигается тем, что всасывающий канал патрубка для первого рабочего колеса и нагнетательный канал для второго рабочего колеса снабжены золотниковыми клапанами, при этом нагнетательный канал патрубка для второго рабочего колеса сообщен со всасывающей частью первого рабочего колеса.

На фиг. 1 показан продольный разрез насоса при параллельном режиме работы; на фиг. 2 — то же, при последовательном.

Насос выполнен в виде сидящих на одном валу 1 двух рабочих колес

2 и 3, Всасывающий патрубок 4 насоса сделан двухканальным с установленным в одном из каналов золотниковым клапаном 5. Нагнетательный патрубок б выполнен также двухканальным, причем канал 7, снабженный золотниковым клапаном 8, сообщен как с нагнетательной частью одного рабочего колеса 3, так и со всасывающей частью другого рабочего колеса 2.

При открытом золотниковом клапане 5 во всасывающем канале (фиг. 1) и перекрытии канала 7 со всасывающей частью рабочего колеса 2 насос работает в параллельном режиме.

При закрытом золотниковом клапане 5 во всасывающем канале (фиг. 2) и при сообщении посредством золотникового клапана 8 нагие-тательной части рабочего колеса 8 со всасывающей частью рабочего колеса 2, в нагнетательном канале 7 насос работает в последовательном режиме. Переключение насоса с одного режима работы на другой осуществляется на ходу. ф 4 .

Предмет изобретения

Двухступенчатый центробежный насос, всасывающий и нагнетательный патрубки рабочих колес которого выполнены двухканальными, предназначенный для использования, например, на тракторе, о т л ич а ю шийся тем, что, с целью возможности использования насоса как для параллельной, так и для последовательной работы всасывающий канал патрубка для первого рабочего колеса и нагнетательный канал патрубка для второго рабочего колеса снабжены золотниковыми клапанами, причем нагнетательный канал натрубив для второго рабочего колеса сообщен со всасывающей частью первого рабочего колеса.

Фиг У

Фиг 3
