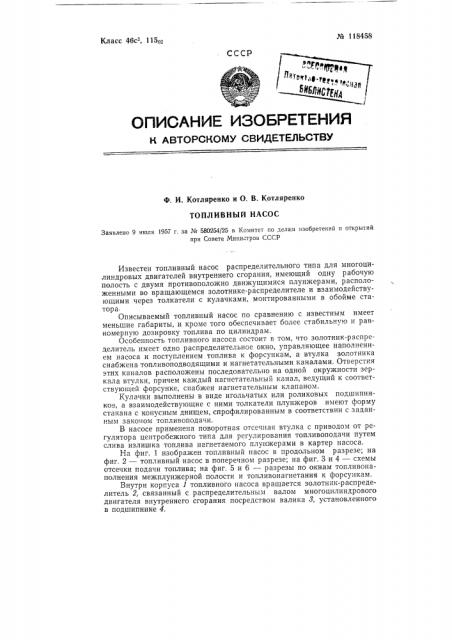

№ 118458
Класс 46с, 115о
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ
Ф. И. Котляренко и О. В. Котляренко
ТОПЛИВНЫЙ НАСОС
Заявлено 9 июля 1957 г. за № 580254/25 в Комитет по делам изобретений и открытий при Совете Министров СССР
Известен топливный насос распределительного типа для многоцилиндровых двигателей внутреннего сгорания, имеющий одну рабочую полость с двумя противоположно движущимися плунжерами, расположенными во вращающемся золотнике-распределителе и взаимодействующими через толкатели с кулачками, монтированными в обойме статора.
Описываемый топливный насос по сравнению с известным имеет меньшие габариты, и кроме того обеспечивает более стабильную и равномерную дозировку топлива по цилиндрам.
Особенность топливного насоса состоит в том, что золотник-распределитель имеет одно распределительное окно, управляющее наполнением насоса и поступлением топлива к форсункам, а втулка золотника снабжена топливоподводящими и нагнетательными каналами. Отверстия этих каналов расположены последовательно на одной окружности зеркала втулки, причем каждый нагнетательный канал, ведущий к соответствующей форсунке, снабжен нагнетательным клапаном.
Кулачки выполнены в виде игольчатых или роликовых подшипников, а взаимодействующие с ними толкатели плунжеров имеют форму стакана с конусным днищем, спрофилированным в соответствии с заданным законом топливоподачи.
В насосе применена поворотная отсе рная втулка с приводом от регулятора центробежного типа для регулирования топливоподачи путем слива излишка топлива нагнетаемого плунжерами в картер насоса.
На фиг. 1 изображен топливный насос в продольном разрезе; на фиг. 2 — топливный насос в поперечном разрезе; на фиг. 3 и 4 — схемы отсечки подачи топлива; на фиг. 5 и 6 — разрезы по окнам топливонаполнения межплунжерной полости и топливонагнетания к форсункам.
Внутри корпуса 1 топливного насоса вращается золотник-распределитель 2, связанный с распределительным валом многоцилиндрового двигателя внутреннего сгорания посредством валика 3, установленного в подшипнике 4. № 118458 — 2
Во втулке 5 золотника-распределителя 2, являющейся головкой насоса, расположена подкачивающая помпа б, получающая вращения от л золотника-распределителя.
Золотцик-распределитель 2 имеет два движущихся навстречу друг другу плунжера 7 и 8, головки которых снабжены шляпками 9, воздействующими на толкатели 10, выполненными в форме стаканов с конусным днищем, спрофилированным в соответствии с заданным законом топливоподачи. Шайбы 11, надетые на плунжеры посредством пружин
12, выдвигают плунжеры и удерживают их в крайнем выдвинутом положении посредством скоб И. Толкатели 10 взаимодействуют при вращении золотника-распределителя 2 с кулачками, представляющими собой монтированные в корпусе насоса игольчатые или роликовые подшипники 14, установленные на осях 15.
Золотник-распределитель имеет одно распределительное окно lб, управляющее наполнением насоса и поступлением топлива к форсункам двигателя. Центральный клапан 17 оканчивается радиальным каналом 18.
Втулка 5 золотника-распределителя выполнена с концентрической полостью 19, топливоподводящими каналами 20 и нагнетательными каналами 21. Отверстия этих каналов расположены последовательно на одной окружности зеркала втулки 5.
Помпа б подает топливо через фильтр в концентрическую полость
19. При раздвижении плунжеров 7 и 8 топливо из полости 19 через один из каналов 20, распределительное окно lб и центральный канал 17 заполняет межплунжерное пространство. При вращении золотника-распределителя 2 толкатели 10 набегают на два противоположно расположенных подшипника 14, и плунжеры получают нагнетательный ход, во время которого топливо из межплунжерного пространства через канал
17, окно lб и через один из нагнетательных клапанов 22 поступает к соответствующей форсунке (происходит вспрыск топлива). Втулка 5, например, четырехцилиндрового двигателя выполняется с восемью радиальными каналами через каждые 45, причем четыре канала, идущие от полости 19 и окна, через которые нагнетается топливо к форсункам, расположены друг за другом, каналы 20 имеют наклон вправо, а нагнетательные каналы 21 — влево.
Топливный насос снабжен регулятором центробежного типа и отсечной втулкой 28, отмеривающей дозы нагнетаемого топлива.
Регулятор состоит из конических тарелок 24, прижимаемых к шарам 25 листовой пружиной 2б. В процессе работы регулятор перемещает деталь 27, поворачивающую отсечную втулку 23. Втулка 2З имеет радиальные сверления 28, а на наружной поверхности винтовую канавку, по которой перемещается своим выступом деталь 27. При повороте отсечной втулки на некоторый угол радиальный канал 18 раньше или позже совпадает с радиальными сверлениями 28, в результате чего отмеривается большая или меньшая доза нагнетаемого топлива. По мере передвижения детали 27 влево (по чертежу) количество подаваемого к форсункам топлива уменьшается. В крайнем левом положении детали 27 подача топлива к форсункам прекращается и излишек топлива вытесняется плунжерами 7 и 8 в картер насоса, а из него обратно в топливный бак.
Корректирование характеристики топливного насоса, позволяющее повысить величину крутящего момента двигателя на 20 — 25% на пониженных скоростных режимах достигается применением корректирующего устройства, состоящего из пружины 29 и передвижного упора 80. Пружина 29 связана с деталью 27 и продольно передвигается вместе с ней. № 118458
Когда пружина 26 регулятора будет в натяжении до установленного предела, конец пружины 29 доходит до упора 80 и пружина 29 сжимается. На заданном скоростном режиме отсечная втулка 28 поворачивается до наступления равновесия между моментами от упругих сил пружины
2б и центробежной силой шаров 25 и усилием пружины 29. С уменьшением центробежной силы шаров при понижении числа оборотов отсечная втулка 28 поворачивается в сторону увеличения подачи топлива.
Предмет изобретения
1. Топливный насос распределительного типа для многоцилиндровых двигателей внутреннего сгорания, имеющий одну рабочую полость с двумя противоположно движущимися плунжерами, расположенными во вращающемся золотнике-распределителе и взаимодействующими через толкатели с кулачками, монтированными в обойме статора, отлич а ю шийся тем, что, с целью уменьшения габаритов насоса, золотникраспределитель имеет одно распределительное окно, управляющее наполнением насоса и поступлением топлива к форсункам, а втулка золотника снабжена топливоподводящими и нагнетательными каналами, отверстия которых расположены последовательно на одной окружности зеркала втулки, причем каждый нагнетательный канал, ведущчй к соответствующей форсунке, снабжен нагнетательным клапаном.
2. Форма выполнения насоса по п. 1, отличающаяся тем, что кулачки выполнены в виде игольчатых или роликовых подшипников, а взаимодействующие с ними толкатели плунжеров имеют форму стакана с конусным днищем, спрофилированным в соответствии с заданным законом топливоподачи.
3. В топливном насосе по пп. 1 и 2 применение поворотной отсеччой втулки с приводом от регулятора центробежного типа для регулирования топливоподачи путем слива излишка нагнетаемого плунжерами топлива в картер насоса. № 118458
