Реферат



РЕЖУЩИЙ ИНСТРУМЕНТ по авт. св. № 730498, отличающийся тем, что, с целью повышения надежности крепления державок, косой паз выполнен наклонным к передней поверхности державки, а на винте выполнена . пружинящая шейка и осевая кольцевая проточка в сферической головке. (Л 00 4 Од tvD 1C

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPGHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 730498 (21) 3732115/25-08 (22) 26,04.84 (46) 15.10.85. Бюл. № 38 (72) Г. В. Филиппов, Б. И. Зайцев, Ю. Н. Никифоров (71) Ленинградский ордена Трудового Красного Знамени институт точной механики и оптики (53) 621.914.22(088.8) (56) Авторское свидетельство СССР № 730498, кл. В 23 С 5/22, 1978..,Я1).„1184622 А др 4 В 23 С 5/22 (54) (57) РЕЖУЩИЙ ИНСТРУМЕНТ по авт. св. № 730498, отличающийся тем, что, с целью повышения надежности крепления державок, косой паз выполнен наклонным к передней поверхности державки, а на винте выполнена . пружинящая шейка и осевая кольцевая проточка в сферической головке.

1184622

Фиг 2

Составитель С. Беляев

Техред И. Верес Корректор М. Самборская

Тираж 1085 Подписное

ВНИИПИ Государственного комитета СССР ло делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Веселовская

Заказ 6306/9

Изобретение относится к металлорежущим инструментам.

Цель изобретения — повышение надежности крепления державок путем обеспечения гарантированного их поджима к опорным поверхностям пазов корпуса без перекосов крепежных винтов.

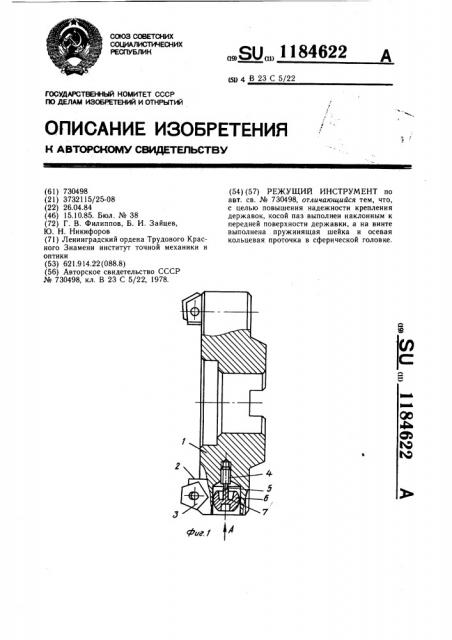

На фиг. 1 изображен режущий инструмент; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — державка режущего инструмента; на фиг. 4 — сечение Б — Б на фиг. 3.

Режущий инструмент состоит из корпуса

1 и державок 2, оснащенных режущими пластинками 3, установленных в пазах корпуса. Державки 2 притягиваются к базовым поверхностям с помощью винта 4, установленного радиально и параллельно передней поверхности державок в корпусе. Пружинящая шейка 5, выполненная, например, в виде радиусной выточки, соединяет резьбовую часть винта со сферической головкой 6. В сферической головке сделана осевая проточка 7, что позволяет увеличить длину стержня винта и улучшить его пружинящие свойства без увеличения габаритов. Сферическая головка контактирует с поверхностью косого паза 8, расположенного на передней поверхности 9 державки и имеющего наклон к передней поверхности под углом в, а в поперечном сечении — радиусную форму.

Режущий инструмент работает следующим образом.

При вращении винта сферическая головка контактирует с поверхностью косого паза, наклоненного под углом сС к передней поверхности, и перемещает державку, прижимая ее к боковой и нижней базовым поверхностям паза корпуса, а пластинку — к базовой поверхности корпуса. Пружинящая шейка в сочетании с удлиненным за счет проточки в сфере стержнем винта придают последнему повышенную эластичность и обеспечивают непрерывность контакта его сфери20 ческой головки с наклонной поверхностью косого паза.
