Реферат



УДАРНЬЙ МЕХАНИЗМ ГАЙКОВЕРТА , содержащий корпус, размещенные в нем шпиндель-наковальню с рабочими кулачками, приводной вал, установленный соосно с наковальней, ударник, жестко закрепленный на приводном валу и имеющий профильные пазы, образующие которых параллельны оси приводного вала, и ролики, размещенные в пазах с возможностью перемещения и периодически взаимодействующие с рабочими кулачками шпинделя наковальни, отличающийся тем, что, с целью упрощения конструкции и повышения удельных энергетических показателей, (Л пазы ударника выполнены V-образными с вершинами, обращенными к его периферии . 00 4 Од СП ;о

COlO3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1 184659 (>

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО 4ЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3555752/25-28 (22) 21.02.83 (46) 15.10.85. Вюл. Р 38 (72) Е. С. Дольник, В. В. Глебов, С. В. Козельцев и А. Н. Дроздов (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт механизированного и ручного строительно-монтажного инстру— мента, вибраторов и строительноотделочных машин (53) 621.883(088.8) (56) Патент Англии У 590853, кл. В 3 N 1945.

Патент США 11- 2425793, кл. 173-93.5, 1949. (54)(57) УДАРНЫЙ МЕХАНИЗМ ГАЙКОВЕРТА, содержащий корпус, размещенные в нем шпиндель-наковальню с рабочими кулачками, приводной вал, установленный соосно с наковальней, ударник, жестко закрепленный на приводном валу и имеющий профильные пазы, образующие которых параллельны оси приводного вала, и ролики, размещенные в пазах с возможностью перемещения и периодически взаимодействующие с рабочими кулачками шпинделя наковальни, о т л и ч а— ю шийся тем, что, с целью упрощения конструкции и повышения удельных энергетических показателей, пазы ударника выполнены V-образными с вершинами, обращенными к его периферии.

1184659

Изобретение относится к механизированному инструменту ударного действия, в частности к гайковертам, и может быть использовано для затяжки реэьбовых соединений в различных 5 отраслях промышленности.

Цель изобретения — упрощение кон струкции и повышение удельных энергетических показателей ударного механизма гайковерта. 10

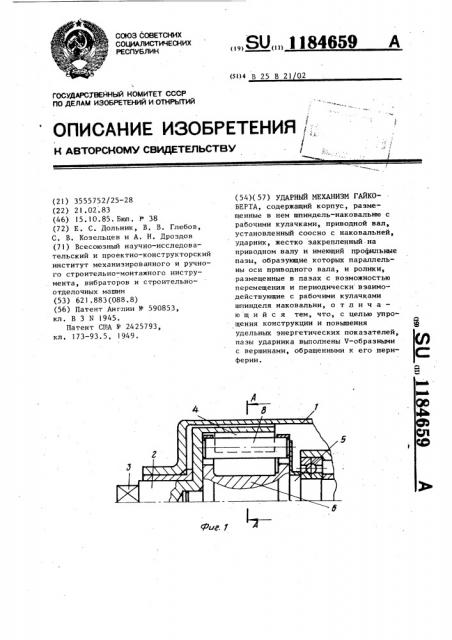

На фиг. 1 изображен ударный механизм гайковерта, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1 (в момент соударения роликов с рабочими кулачками шпинделя-наковальни); 15 на фиг. 3 — то же (в момент разгона ударника), Ударный механизм гайковерта содержит корпус 1, размещенные в нем шпиндель-наковальню 2 с головкой 20

3 под ключ на одном конце и рабочими кулачками 4 на другом, приводной вал 5, установленный соосно наковальне, жестко закрепленный на приводном валу 5 ударник 6. Ударник Z5 б выполнен с профильными V-образными пазами 7, образующие которых параллельны оси приводного вала. 5, а их вершины обращены к периферии ударника 6. В V-образных пазах 7 с возможностью перемещения размещены ролики 8, которые периодически взаимодействуют с рабочими кулачками 4 шпинделя-наковальни 2, V-образные пазы 7 выполнены с одинаковыми длинами ветвей и одинаковым их наклоном к оси симметрии.

Ударный механизм гайковерта работает следующим образом °

При включении привода (не пока40 зан) вместе с ним начинает вращаться приводной вал 5 совместно с закрепленным на нем ударником 6 и роликами 8, размещаемыми в пазах ударника 7, С ростом угловой скорости

45 ударника 6 ролик 8 под действием центробежных сил начинает перемещаться к вершинам V-образных пазов 7.

По достижении ударником предельного числа оборотов ролики 8 достигают вершин V-образных пазов 7 и входят в контакт с рабочими кулачками 4 шпинделя-наковальни 3. В этот момент накопленная роликами 8 кинетическая энергия в виде ударного импульса передается на рабочие кулачки 4 шпинделя-наковальни 2 и далее на затягиваемое резьбовое соединение.

Под действием ударного импульса шпиндель-наковальня 2 совместно с гайкой (не показана) затягиваемого реэьбового соединения поворачивается на некоторый угол, обуславливаемый моментом сопротивления в резьбе, и останавливается, останавливаются и ролики 8, Ударник 6 совместно с приводным валом 5 продолжает движение, при этом набегающая на ролик каждая из ветвей V-образных пазов своей образующей воздействует на ролик 8 и задавливает его к центру ударника 6 и выводит ролики 8 иэ зацепления с рабочими кулачками 4 шпинделя-наковальни 2. В момент вывода иэ зацепления роликов 8 из-за наличия трения ударник 6 несколько затормаживается, После вывода из зацепления роликов 8 последние вновь начинают вращаться совместно с ударником 6, который, в свою очередь, начинает вращаться с возрастающей угловой скоростью, .Затем цикл повторяется в описанной последовательности, Остановка ударного механизма осуществляется отключением привода °

За счет выполнения профильных пазов V-образными упрощается конструкция гайковерта и увеличиваются удельные энергетические показатели гайковерта, которые обусловлены тем, что эа счет наклона ветвей в процессе разгона ударника ролики

8 перемещаются к периферии ударника со значительно. большим ускорением, чем то, которое получает ударник.

1184659

Составитель Ю. Сергеев

Редактор Т, ПарФенова Техред С.11игунова Корректор Е. Сирохман
