Способ получения декоративного рельефного стекла

Способ получения декоративного рельефного стекла

Иллюстрации

Показать все

Реферат

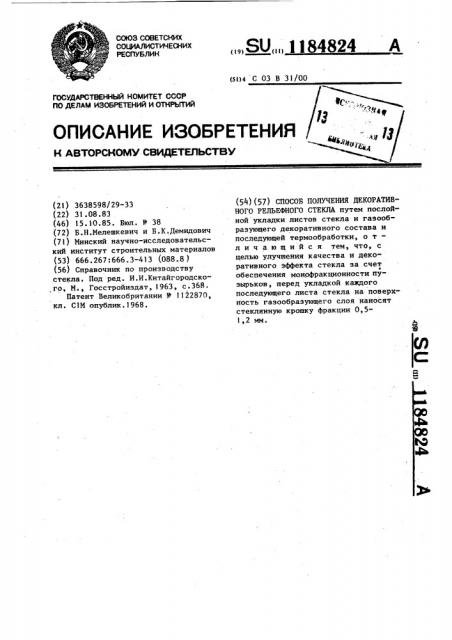

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)4 С 03 В 31/ОО

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3638598/29-33 (22) 31.08.83 (46) 15.10.85. Бюл. И- 38 (72) Б.Н.Мелешкевич и Б.К.Демидович (71) Минский научно-исследовательский институт строительных материалов (53) 666.267:666.3-413 (088.8 ) (56) Справочник по производству стекла. Под ред. И.И.Китайгородско,го, М., Госстройиздат, 1963, с.368.

Патент Великобритании 9 1122870, кл. ClM опублик.1968.

„„Я0„„1184824 А (54)(57) СПОСОБ ПОЛУЧЕНИЯ ДЕКОРАТИВНОГО РЕЛЬЕФНОГО СТЕКЛА путем послойной укладки листов стекла и газообразующего декоративного состава и последующей термообработки, о т— л и ч а ю шийся тем, что, с целью улучшения качества и декоративного эффекта стекла за счет обеспечения монофракционности пузырьков, перед укладкой каждого последующего листа стекла на- поверхность гаэообразующего слоя наносят стеклянную крошку фракции 0,51,2 мм.

1184824

Составитель Н.Ильиных

Редактор Н.Киштулинец Техред С.Мигунова Корректор А.Пилипенко

Заказ 6324/19 Тираж 456 Подписное

ВНИИПИ Государственного комитета. СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная,4

Изобретение относится к строительным материалам, а именно к произ. водству декоративного рельефного светорассеивающего архитектурностроительного стекла. 5

Цель изобретения — улучшение качества и декоративного эффекта стекла за счет обеспечения монофракционности пузырьков, Способ получения декоративного 1О рельефного стекла осуществляют следующим образом.

Готовят газообразующий декоративный состав, состоящий, вес.ч.: жидкое стекло 140, хромат калия 2, 15 тиосульфат натрия 0,5. Затем наносят этот состав тонким слоем на лист стекла, При этом расход состава берется 0,01-0,03 мл/см . После

2 этого на поверхность листа стекла 2О равномерно наносят стеклянную крошку фракций 0,5-1.2 мм. Расход крошки составляет 400-600 мг/100 см .

Затем лист стекла с нанесенным на его поверхность составом и стеклян- 25 ной крошкой подсушивают до потери текучести составом. После этого накладывают сверху второй лист стекла, имеющий одинаковые размеры с первым. Полученный "сэндвич" устанавливают в печь. При нагреве до температуры спекания листов (740-820 С} в результате дегидратации водного силиката натрия и диссоциации красящей добавки образуются в пиропластическом стекле объемные пузырьки. Причем центрами образования пузырьков являются частицы стеклянной крошки. Благодаря этому предотвращается возможность объединения 4О пузырьков друг с другом и образования полостей большого размера. Образовавшиеся пузырьки имеют размер

5-8 мм. При этом вследствие повышения монофракционности газовых пузырьков поверхность стекла приобретает равномерный по высоте рельеф. Одновременно при нагреве "сэндвича" происходит оплавление двух листов стекла по краям и спекание их друг с другом с образованием монолитного материала желто-зеленой окраски.

Затем полученное изделие подвергается отжигу.

Использование стеклянной крошки фракции менее 0,5 мм не приводит к повышению монофракционности пузырьков вследствие того, что вокруг мелких частиц крошки не формируются газовые пузырьки и образование их происходит хаотически. Увеличение размера частиц крошки более 1,2 мм приводит к увеличению зазора между листами стекла, который необходимо заполнить газообразующим декоративным составом, что приводит к перерасходу последнего и снижению экономичности процесса.

Использование новой операции— нанесение на поверхность листов стекла. стеклянной крошки фракций

0,5-1,2 мм перед последующей укладкой листов стекла друг на друга, позволяет предотвратить возможность образования больших полостей и повысить монофракционность газовых пузырьков, вследствие чего улучшается структура рельефа поверхности и устраняется возможность излома стекла в слабых местах, т.е. повышаются . декоративные н прочностные качества стекла.
