Класс 8а, 17 № 118485

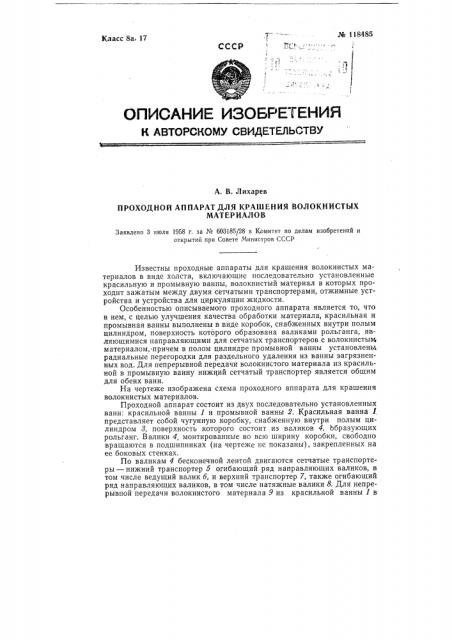

СССР Г-, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

А. В. Лихарев

ПРОХОДНОЙ АППАРАТ ДЛЯ КРАШЕНИЯ ВОЛОКНИСТЫХ

МАТЕРИАЛОВ

Заявлено 3 люля 1958 г. за ¹ 603185/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Известны проходные аппараты для крашения волокнистых материалов в виде холста, включающие последовательно установленные красильную и промывную ванны, волокнистый материал в которых проходит зажатым между двумя сетчатыми транспортерами, отжимные устройства и устройства для циркуляции жидкости.

Особенностью описываемого проходного аппарата является то, что в нем, с целью улучшения качества обработки материала, красильная и промывная ванны выполнены в виде коробок, снабженных внутри полым цилиндром, поверхность которого образована валиками рольганга, являющимися направляющими для сетчатых транспортеров с волокнистым, материалом,.причем в полом цилиндре промывной ванны установлены радиальные перегородки для раздельного удаления из ванны загрязненных вод. Для непрерывной передачи волокнистого материала из красильной в промывную ванну нижний сетчатый транспортер является общим для обеих ванн.

На чертеже изображена схема проходного аппарата для крашения волокнистых материалов.

Проходной аппарат состоит из двух последовательно установленных ванн: красильной ванны 1 и промывной ванны 2. Красильная ванна 1 представляет собой чугунную коробку, снабженную внутри полым цилиндром 8, поверхность которого состоит из валиков 4, образующих рольганг, Валики 4, монтированные во всю ширину коробки, свободно вращаются в подшипниках (на чертеже не показаны), закрепленных на ее боковых стенках.

По валикам 4 бесконечной лентой двигаются сетчатые транспортеры — нижний транспортер 5 огибающий ряд направляющих валиков, в том числе ведущий валик б, и верхний транспортер 7, также огибающий ряд направляющих валиков, в том числе натяжные валики 8. Для непрерывной передачи волокнистого материала 9 из красильной ванны 1 в № 118485 промывную ванну 2 нижний сетчатый транспортер 5 является общим для обеих ванн. Края транспортеров скользят по направляющим 10, отлитым вместе с боковыми крышками коробок, находясь под воздействием верхних прижимных роликов 11. В верхней части направляющие 10 перекрыты глухой крышкой 12. .. Ж

Работа проходного аппарата происходит следующим образом.

Волокнистый материал 9 в виде холста, зажатый между лентами нижнего сетчатого транспортера 5 и верхнего транспортера 7 поступает в красильную ванну 1 и двигается вместе с ними по валикам 4 рольганга. В ванну 1 наливают раствор, который после введения в нее волокнистого материала 9 оказывается разделенным на две зоны: внутреннюю зону 18 и внешнюю зону 14. Границей раздела служат слой волокнистого материала 9, боковые направляющие 10 и крышка 12. Раствор при помощи насоса (на чертеже не показан) отсасывается из внутренней зоны 18 через трубу lб и подается во внешнюю зону 14. Таким образом, раствор непрерывно циркулирует из зоны 14 в зону 18 через слой волокнистого материала 9, окрашивая последний.

Из красильной ванны 1 волокнистый материал 9 поступает в промывную ванну 2, в полом цилиндре lб которой установлены радиально три перегородки 17, разделяющие внутреннюю полость цилиндра 1б на три зоны. Отсасывание воды производится из каждой зоны самостоятельным насосом через трубы 18, причем наиболее загрязненная промывная вода из первой зоны по ходу слоя волокнистого материала 9 удаляется из промывной ванны 2 наружу, а вода из двух других зон возвращается обратно в промывную ванну 2 и повторно проходит через волокнистый материал 9, промывая последний.

После красильной ванны 1 и промывной ванны 2 волокнистый материал проходит между отжимными устройствами 19.

Предмет изобретения

1. Проходной аппарат для крашения волокнистых материалов в виде холста, включающий в себя последовательно установленные красильную и промывную ванны, волокнистый материал в которых проходит зажатым между двумя сетчатыми транспортерами, отжимные устройства и устройство для циркуляции жидкости, от л и ч а ю щи йся тем, что, с целью улучшения качества обработки материала, красильная и промывная ванны выполнены в виде коробок, снабженных внутри полым цилиндром, поверхность которого образована валиками рольганга, являющимися направляющими для сетчатых транспортеров с волокнистым материалом, причем в полом цилиндре промывной ванны установлены радиальные перегородки для раздельного удаления из ванны загрязненных вод.

2. Проходной аппарат по п. 1, отличающийся тем, что, с целью непрерывной передачи волокнистого материала из красильной в промывную ванну, нижний сетчатый транспортер является общим для обеих ванн.
