Пылеугольная горелка

Иллюстрации

Показать все

Реферат



1. ПЫЛЕУГОЛЬНАЯ ГОРЕЛКА, содержащая корпус с соплом для подачи аэросмесИу в котором установлен плоский поворотный рассекатель, отличающаяся тем, что, с целью интенсификации теплопередачи во вращающихся печах путем получения настильного факела и расширения диапазона угла его раскрытия, рассекатель выполнен в виде поворотных на осях пластин, вьшеденных за срез сопла на расстояние, составляющее 0,2-0,8 диаметра сопла. 2. Горелка по п. 1, отличаг ющаяся тем, что пластины вы .полнены перфорированными и снабжены направляющими ребрами. 00 ел со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПИГИ Н

„„SU„„118501 (ц4 F 23 D 1/00

j р

j

i !

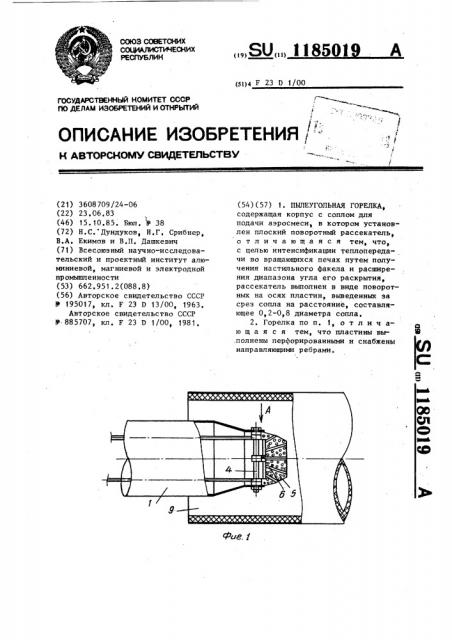

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Г1О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3608709/24-06 (22) 23.06.83 (46) 15. 10,85. Бюл . 9 .38 (72) Н.С. Дундуков, Н,Г, Срибнер, В.А. Екимов и В.П. Дашкевич (71) Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промьпппенности (53) 662.951.2(088.8) (56) Авторское свидетельство СССР

)) 1950171 кл. F 23 D 13/00, 1963.

Авторское свидетельство СССР

У 885707, кл, F 23 0 1/00в 1981 ° (54) (57) 1. ПЬШЕУГОЛЬНАЯ ГОРЕЛКА, содержащая корпус с соплом для подачи аэросмеси в котором установлен плоский поворотный рассекатель, отличающаяся тем, что, с целью интенсификации теплопередачи во вращающихся печах путем получения настильного факела и расширения диапазона угла его раскрытия, рассекатель выполнен в виде поворотных на осях пластин, выведенных за срез сопла на расстояние, составляющее 0,2-0,8 диаметра сопла, 2. Горелка по п. 1, о т л и ч аю щ а я с я тем, что пластины вы.полнены перфорированными и снабжены направляющими ребрами.

1185019

Составитель Л, Бабичева

Техред С.Мигунова Корректор В. Синицкая

Редактор С. Лисина

Заказ 6342/29 Тираж 525 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113034, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 ческой деформации возможно заклинивание рассекателя 3. Лучшие результаты по ширине пластин 5 (О, 6-0,75) D.

Пластины 5 дугообразной формы устанавливаются в сопло 2 круглого сечения. Ширина их уменьшается к выходному концу соответственно углу поворота и уменьшению длины хорды в месте пересечения пластины 5 и среза can5 ла 2.
