Реферат



УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВЫХ ИЗМЕРЕНИЙ, содержащее основание, размещенные на нем подвижную и неподвижную бабки, две платформы для крепления ультразвуковых преобразователей и предметный столик, расположенный мелсду бабками, отличающееся тем, что, с целью расширения функциональных возможностей, оно снабжено установленными на бабках взаимно перпендикулярными и прдвижньми одна относительно другой направляющими и муфтой предельного момента, вмонтированной в подвижную бабку, основание выполнено в виде двух стоек с жестко соединяющими их двумя параллельными несущими, предметный столик выполнен в виде двух установленных перпендикулярно -и подвижно им полозьев с двумя фиксаторами бокового перемещения, взаимодействующими с ними прижимными планками и взаимодейств тащей с несущими и с полозьями прижимной пластиной ,, а подвижная бабка установлена на несущих с возможностью ее фиксации . 00 01 ю ю О1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

{5!)4

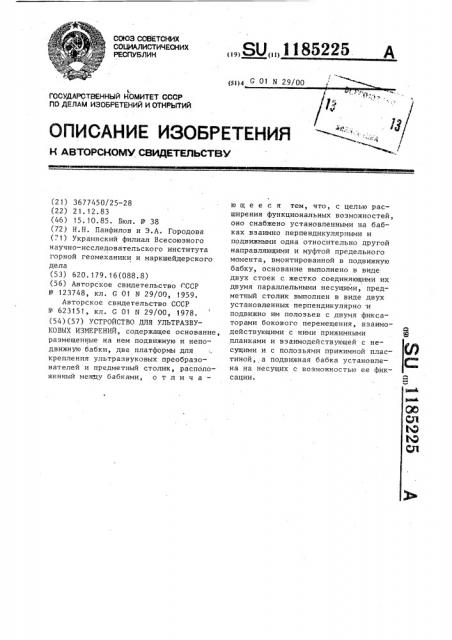

ОПИСАНИЕ ИЗОБРЕ Г

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

t.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 3677450/25-28 (22) 21.12.83 (46) 15.10.85. Бюл. № 38 (72) Н.Н. Панфилов и З.А. Городова (. 1) Украинский филиал Всесоюзного научно-исследовательского института горной геомеханики и маркшейдерского дела (53) 620. 179. 16(088.8) (56) Авторское свидетельство СССР № 123748, кл. G 01 N 29/00, 1959.

Авторское свидетельство СССР № 62315 1, кл. С 01 N 29/00, 1978. (54)(57) УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВЫХ ИЗМЕРЕНИЙ, содержащее основание, размещенные на нем подвижную и неподвижную бабки, две платформы для крепления ультразвуковых преобразователей и предметный столик, расположенный мела у бабками, о т л и ч а—

„„SU„„3185225 А ю щ е е с я тем, что, с целью расширения функциональных возможностей, оно снабжено установленными на бабках взаимно перпендикулярными и подвижными одна относительно другой направляющими и муфтой предельного момента, вмонтированной в подвижную бабку, основание выполнено в виде двух стоек с жестко соединяющими их двумя параллельными несущими, предметный столик выполнен в виде двух установленных перпендикулярно и подвижно им полозьев с двумя фиксаторами бокового перемещения, взаимодействующими с ними прижимными планками и взаимодействующей с несущими и с полозьями прижимной пластиной, а подвижная бабка установлена на несущих с возможностью ее фиксации. 185225 2

Изобретение относится к ультразвуковым измерениям и может быть использовано для ультразвукового контроля образцов горных пород.

Целью изобретения является расширение функциональных возможностей контроля за счет размещения излучающего и приемного ультразвуковых преобразователей по разным сторонам контролируемого сбразца и обеспечения различной несоосности их между собой.

Кроме того, устройство для ультразвуковых измерений содержит бараш- 40 ки 13 для крепления направляющих

9 одна относительно другой, винты 14 для фиксации подвижной бабки на несущих 2 и маховик 15, взаимоl

На чертеже представлено устройство для ультразвуковых измерений. t5

Устройство для ультразвуковых измерений содержит основание, выполненное в виде двух стоек 1 с жестко соединяющими их двумя параллельными несущими 2, размещенные на основании 20 неподвижную бабку 3 и подвижную ,баб..у 4, две платформы 5 для крепления ультразвуковых преобразователей

6, подвижно размещенный на несущих

2 предметный столик, выполненный 25 н виде двух параллельных между собой полозьев 7 и двух фиксаторов 8 бокового перемещения, соединенные с каждой из бабок 3, 4 две пары взаимно перпендикулярных и подвижных З0 одна относительно другой направляющих 9, муфту 10 предельного момента, вмонтированную в подвижную бабку 4, взаимодействующую с полозьями 7 прижимную пластину 11 и взаимодейст35 вующие с фиксаторами 8 бокового перемещения две прижимные планки 12. действующий с муфтой 10 предельного момента.

Устройство для ультразвуковых измерений работает следующим образом.

Перед началом контроля устройство для ультразвуковых измерений устанавливается стойками 1 на горизонтальную площадку (не показана).

После этого контролируемый образец горной породы (не показан), выполненный в виде прямоугольного куба, устанавливается на полозья 7, фиксируется на них с помощью фиксаторов

8 бокового перемещения и прижимных планок 12 и подводится по несущим 2 к неподвижной бабке 3 до контакта с установленным на направляющих 9 соединенным с платформой 5 одним из ультразвуковых преобразователей 6. Затем отпускают винты 14 фиксации подвижной бабки 4 и вручную придвигают подвижную бабку 4 до соприкосновения второго ультразвукового преобразователя 6 с контролируемым образцом (не показан).

После этого перемещением направляющих 9 одна относительно другой и перемещением платформ 5 по направляющим 9 устанавливают ультразвуковые преобразователи 6 с требуемой их несоосностью относительно друг друга и фиксируют контролируемый образец (не показан) с помощью прижимной пластины 11, ультразвуковые преобразователи 6 — барашками

13, а подвижную бабку — винтами 14.

Затем поворотом маховика 15, взаимодействующим с муфтой 10 предельного момента, добиваются необходимого усилия прижатия ультразвукового преобразователя 6 к контролируемому образцу (не показан), после чего осуществляют ультразвуковые измерения.
