Устройство для автоматической подачи межрядовой бумажной изоляции при намотке электрических катушек

Иллюстрации

Устройство для автоматической подачи межрядовой бумажной изоляции при намотке электрических катушек (патент 118535)
Устройство для автоматической подачи межрядовой бумажной изоляции при намотке электрических катушек (патент 118535)
Показать все

Реферат



Мг 118535

Класс 21c, 7ез

2 l g 1o!

СССР

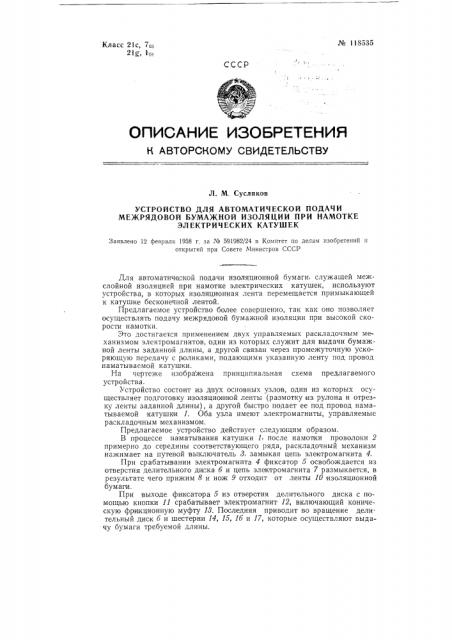

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л. М. Сусляков

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ

МЕЖРЯДОВОЙ БУМАЖНОЙ ИЗОЛЯЦИИ ПРИ НАМОТКЕ

ЭЛЕКТРИЧЕСКИХ КАТУШЕК

Заявлено 12 февраля 1958 г, за М 591982/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Для автоматической подачи изоляционной бумаги, служащей межслойной изоляцией при намотке электрических катушек, используют устройства, в которых изоляционная лента перемещается примыкающей к катушке бесконечной лентой.

Предлагаемое устройство более совершенно, так как оно позволяет осуществлять подачу межрядовой бумажной изоляции при высокой скорости намотки, Это достигается применением двух управляемых раскладочным механизмом электромагнитов, один из которых служит для выдачи бумажной ленты заданной длины, а другой связан через промежуточную ускоряющую передачу с роликами, подающими указанную ленту под провод наматываемой катушки.

На чертеже изображена принципиальная схема предлагаемого устройства.

Устройство состоит из двух основных узлов, один из которых осуществляет подготовку изоляционной ленты (размотку из рулона и отрезку ленты заданной длины), а другой быстро подает ее под провод наматываемой катушки 1. Оба узла имеют электромагниты, управляемые раскладочным механизмом.

Предлагаемое устройство действует следующим образом.

В процессе наматывания катушки 1, после намотки проволоки 2 примерно до середины соответствующего ряда, раскладочный механизм нажимает на путевой выключатель 8, замыкая цепь электромагнита 4.

При срабатывании электромагнита 4 фиксатор 5 освобождается из отверстия делительного диска 6 и цепь электромагнита 7 размыкается, в результате чего прижим 8 и нож 9 отходит от ленты 10 изоляционной бумаги.

При выходе фиксатора 5 из отверстия делительного диска с помощью кнопки 11 срабатывает электро магнит 12, включающий коническую фр и1кционную муфту 18. Последняя приводит во вращение делительный диск 6 и шестерни 14, 15, 16 и 17, которые осуществляют выдачу бумаги требуемой длины. № 118535

Механизм подачи бумаги под провод наматываемой катушки состоит из шестерен 18, 19, 20, 21, электромагнита 22, направляющего стола 23 и подающих валиков 24.

В конце ряда намотки ра,"кладочный механизм нажимает на кнопку 25, которая замыкает цепь электромагнита 22. При срабатывании этого электромагнита через шестерни 18, 19, 20, 21 приводятся во вращение валики 24, которые с большой скоростью посылают заготовленный отрезок бумаги под наматываемый про вод 2. При этом лента 10 захватывается проводом и обертывается вокруг катушки. После окончания ряда намотки весь процесс повторяется.

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. А. Блатова Гр. 91, 97

Информационно-издательский отдел.

Объем 0,17 и л. Зак. 2062

Подп. к печ. З.IV-59 г.

Тираж 960 Цена 26 коп.

i цпографцн Комитета по делам изобретеш и ц открьггий прц Совете Министров СССР

Москва, Петровка 14.

Устройство для автоматиче кой подачи межрядовой бумажной изоляции при намотке электрических катушек, о т л и ч а ю щ е е с я тем, что, с целью осуществления подачи межрядовой бумажной изоляции при высокой скорости намотки, оно имеет два управляемых раскладочным механизмом электромагнита, один из которых служит для выдачи бумажной ленты заданной длины, а другой связан через промежуточную ускоряющую передачу с роликами, подающими указанную ленту под провод наматываемой катушки.
