Реферат



М;1-18551

Класс 21с, 68,1

СССР

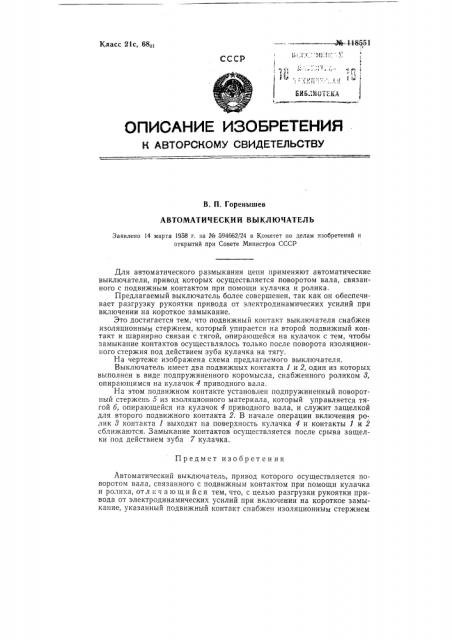

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. П. Горенышев

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Заявлено 14 марта 1958 г. за Ко 594662/24 в Комитет по делам изобретений н открытий при Совете Министров СССР

Предмет изобретения

Автоматический выключатель, привод которого осуществляется поворотом вала, связанного с подвижным контактом при помощи кулачка и ролика, от л и ч а ю шийся тем, что, с целью разгрузки рукоятки привода от электродинамических усилий при включении на короткое замыкание, указанный подвижный контакт снабжен изоляционным стержнем

Для автоматического размыкания цепи применяют автоматические выключатели, привод которых осуществляется поворотом вала, связанного с подвижным контактом при помощи кулачка и ролика.

Предлагаемый выключатель более совершенен, так как он обеспечивает разгрузку рукоятки привода от электродинамических усилий при включении на короткое замыкание.

Это достигается тем,. что подвижный контакт выключателя снабжен изоляционным стержнем, который упирается на второй подвижный контакт и шарнирно связан с тягой, опирающейся на кулачок с тем, чтобы замыкание контактов осуществлялось только после поворота изоляционного стержня под действием зуба кулачка на тягу.

На чертеже изображена схема предлагаемого выключателя.

Выключатель имеет два подвижных контакта 1 и 2, один из которых выполнен в виде подпружиненного коромысла, снабженного роликом 8, опирающимся на кулачок 4 приводного вала.

На этом подвижном контакте установлен подпружиненный поворотный стержень 5 из изоляционного материала, который управляется тягой б, опирающейся íа кулачок 4 приводного вала, и служит защелкой для второго подвижного контакта 2. В начале операции включения ролик 8 контакта 1 выходит на поверхность кулачка 4 и контакты 1 и 2 сближаются. Замыкание контактов осуществляется после срыва защелки под действием зуба 7 кулачка. № 118551

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. А. Блатова Гр. 9!

Подп. к печати 23.111-59 г.

Тираж 960 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 и. л. Згк. 1758

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14 который упирается на второй подвижный контакт и шарнирно связан с тягой, опирающейся на кулачок с тем, чтобы замыкание контактов осуществлялось только после поворота изоляционного стержня под действием зуба кулачка на тягу.
