Устройство для приема частотно-манипулированных сигналов
Патент 1185639
Авторы
Классы МПК
Устройство для приема частотно-манипулированных сигналов
Иллюстрации
Реферат
УСТРОЙСТВО ДЛЯ ПРИЕМА , ЧАСТОТНО-МАНИПУЛИРОВАННЫХ СИГНАЛОВ по авт. св. № 862383, о т л и ч аю щ е е С я тем, что, с целью повьшения помехоустойчивости, в него введены первый и второй сумматоры , выходы которых подключены к входам соответствующих полосовых фильтров, выходы которых соединены с первыми входами соответственно первого и второго сумматоров, вторые входы которых объединены и являются входом устройства.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (з1)4 Н 04 L 27/14
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H АВТОВСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 862383 (21) 3735012/24-09 (22) 03.05.84 (46) 15. 10.85. Бюл. N 38 (72) A.È. Крупнов, A.В. Медведев и С.Г. Жаровских (53) 621.394.62(088.8) (56) Авторское свидетельство СССР
Ф 862383, кл. Н 04 L 27/14, 1979. (54)(57) УСТРОЙСТВО ДЛЯ ПРИЕМА
ЧАСТОТНО-МАНИПУЛИРОВАННЫХ СИГНАЛОВ
„„SU„„1185639 A по авт. св. Р 862383. о т л и ч аю щ е е с.я тем, что, с целью повышения помехоустойчивости, в него введены первый и второй сумматоры, выходы которых подключены к входам соответствующих полосовых фильтров, выходы которых соединены с первыми входами соответственно .первого и второго сумматоров, вторые входы которых объединены и являются входом устройства.
1 l 85639
С
Ч
Ш отношение полезный
0,75
ЛГ
I (3) ВНИИПИ Заказ 6440/60 Тираж 658 Подписное — г—
Филиал ППП Патент, г.ужгород, ул. Проектная, Изобретение относится к радиотехнике и может быть использовано для обработки частотно-манипулированных сигналон н шумах при их неизвестной фазе и длительности и является усовершенствованием известного изобретения по авт. св. Р 862383.
Целью изобретения является повышение помехоустойчивости.

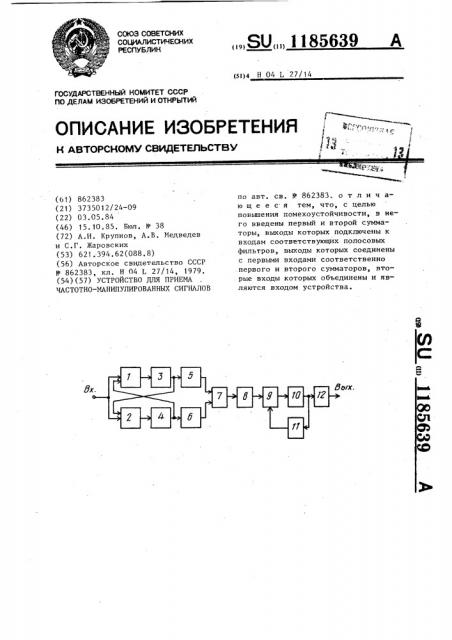

На чертеже изображена структурная электрическая схема предлагаемого устройства.
Устройство для приема частотноманипулированных сигналов содержит первый и второй сумматоры 1 и 2, первый и второй полосовые фильтры 3 и 4, первый и второй амплитудные детекторы 5 и 6, нычитающий блок 7, первый ограничитель 8, третий сумматор 9, второй ограничитель 10, интегратор 11, решающий блок 12.
Устройство работает следующим образом.
Пусть на входе устройства присутствует частотно-манипулированный сигнал с частотами манипуляции f< и f,, первый полосовой фильтр 3 настроен на частоту манипуляции f„, второй полосовой фильтр 4 — на частоту f а на выходе устройства присутству- З0 ет напряжение, представляющее собой сумму прямоугольных полезных видеоимпульсов и аномальной составляющей шумов.
Вероятность ошибки при приеме на З5 устройство частотно-манипулиронанного сигнала определяется выражением к -л
Ро К!
40 где — количество аномальных импульсов за время Т;
К вЂ” минимальное количество ано-: мальных импульсов, вызывающих ошибку.
Отклик полосового фильтра 3(4) на аномальный импульс на нходе, принимая характеристику фильтра гауссовой, можно представить, в виде треугольни- 50 кл с высотой
"пщк = 2,82 .. Р, (2) и длительностью основания где Р— полоса пропускания полосового фильтра 3(4).
Длительность дробления образована откликом полосового фильтра 3(4) на аномальный импульс
h а/1
hP h (4) 5c($ где h = /1-е/ — уровень полезного сигнала; сигнал — шум, Минимальное количество аномальных импульсов, вызывающих ошибку, можно определить зная длительность дробления исходя иэ условия
Кт
"4 4f (5) где Гл — частота манипуляции.
Из выражений (3), (4) и (5) видно, что минимальное количество аномальных импульсов К зависит от полосы пропускания полосового фильтра
3(4) ьF. Иэ выражения (1) можно сделать вывод, что увеличение К приводит к помехоустойчивости устройства в более высокой степени.
В устройстве частотно-манипулированный сигнал с частотой f. через сумматор 1 подается на вход полосового фильтра 3, настроенного на частоту манипуляции f . Одновременно сиг1 нал поступает через сумматор 2 на вход полосового фильтра 4, настроенного на частоту манипуляции f С выхода полосового фильтра 3 сигнал с частотой Й в противофазе подается на второй вход сумматора 2, тем самым на выходе полосового фильтра 4 сигнал с частотой составляющей подавляется. Сигнал с частотой составляющей f2 настройки полосового
I фильтра 4 с выхода фильтра в противофазе поступает на второй вход сумматора 1, и, таким образом, на выходе полосового фильтра 3 подавляется частотная составляющая сигнала с частотой f Отсюда можно сделать вывод, что за счет отрицательной обратной связи с полосового фильтра
4 уменьшаетсяполоса пропусканияполосового фильтраЗ.А извыражений(3),(4)и (5)можно сделатьвывод,что помехоусттойчивость устройства увеличивается.
