Устройство для тренировки динамических громкоговорителей

Устройство для тренировки динамических громкоговорителей

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ДИНАМИЧЕСКИХ ГРОМОКОГОВОРИТЕЛ ЕЙ, содержащее звукоизолирующий корпус, разделенный на входную, тренировочную и выходную камеры, внутри которых размещен вертикально-замкнутый конвейер с приводом, отличающееся тем, что, с целью повыщения производительности труда и эффективности тренировки, во входной и тренировочной камерах установлены нагреватели . (Л сх СП О) ел 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„ 11„„1185658 (51)4 Н 04 R 31/00

Ф

t>g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

11 б

1б

ru (21) 2545098/18-10 (22) 17.11.77 (46) 15.10.85. Бюл. № 38 (72) Н. М. Зиндер и О. Ф. Демидов (53) 534.86(088.8j (56) 1. Шифман Д. Х. Громкоговорители.

«Энергия», 1965, с. 197.

2. Авторское свидетельство СССР № 336839, кл. Н 04 R 29/00, 1970 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ДИНАМИЧЕСКИХ ГРОМОКОГОВОРИТЕЛЕЙ, содержащее звукоизолирующий корпус, разделенный на входную, тренировочную и выходную камеры, внутри которых размещен вертикально-замкнутый конвейер с приводом, отличающееся тем, что, с целью повышения производительности труда и эффективности тренировки, во входной и тренировочной камерах установлены нагреватели.

1185658

С оста в и тель Е. Да р и й

Техред И. Верес Корректор A. Обручар

Тираж 658 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т. Колб

Заказ 644 1/6!

Изобретение относится к приборостроению и может быть использовано при изготовлении технологического оборудования для тренировки динамических громкоговорителей.

Известно устройство для тренировки динамических громкоговорителей (1) .

Однако оно имеет низкую производительность труда, Известно также устройство для тренировки динамических громкоговорителей, содержащее раздельные сушильный шкаф и тренировочную камеру (2).

Однако это устройство не обеспечивает требуемой эффективности тренировки громкоговор ителей.

Цель изобретения — повышение производительности труда и эффективности трениров ки дина мических громкоговорителей.

Поставленная цель достигается тем, что в устройстве для тренировки динамических громкоговорителей во входной и тренировочной камерах установлены нагреватели.

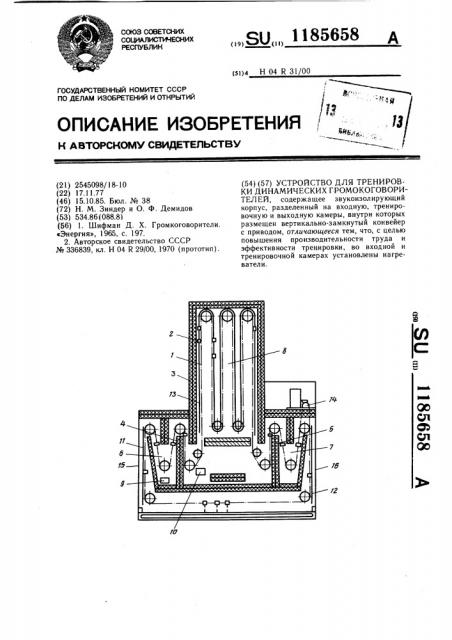

На чертеже и редставлено устройство для тренировки громкоговорителей, содержащее вертикальный двухрядный конвейер 1, к тяговым цепям которого шарнирно прикреплены подвески 2 с установленными на них вверх диффузорами громкоговорителями.

Конвейер заключен в звукоизолированный корпус 3, разделенный перегородками 4 и 5 на входную и выходную лабиринтные камеры 6 и 7 и тренировочную камеру 8, в которых установлены воздухонагреватели 9 и 10. Для контакта громкоговорителей используются шины 11 и 22 постоянного тока и шины 13 переменного тока звуковой частоты, расположенные по всей длине конвейера в зоне тренировки. Привод конвейера осуществляется от электродвигателя 14.

При работе устройства привод приводит в движение конвейер и при прохождении через зону 15 на подвески 2 устанавливают громкоговорители со свежеприклеенными колпачками. Громкоговорители, перемещаясь во входную лабиринтную камеру, нагреваются, происходит сушка клеевого соединения колпачок-диффузор. Затем громкоговорители подключаются к шине 13, и происходит тренировка громкоговорителей при непрерывном движении конвейера, Огибая перегородку 5, громкоговорители перемещаются в выходную камеру 7 а затем в зону выгрузки 16, где громкоговорители снимаются с конвейера.

Повышение температуры во входном лабиринте камеры до температуры сушки клеевого шва позволяет исключить операции перегрузки громкоговорителей из печи сушки в тренировочный стенд, что повышает производительность труда, а нагревание воздуха в тренировочной камере до температуры на 10 — 20 С ниже температуры размягчения клеевых швов ускоряет процесс стабилизации характеристик громкоговорителей на

50Я и увеличивает вероятность обнаружения скрытых дефектов, т. е. повышает эффективность тренировки громкоговорителей.
