Реферат



УСТРОЙСТВО ПЕРЕДАЧИ СИГНАЛОВ УПРАВЛЕНИЯ ТЕЛЕГРАФНОЙ СВЯЗЬЮ, содержащее блок коммутации, первый выход и вход которого соединены с первым входом и первым выходом блока управления, второй вход которого соединен с выходом блока анализа, вход которого соединен с выходом блока контроля каналов, первый вход которого соединен с первым рыходом блока приема, второй выход которого соединен с первым входом блока выбора приоритета сообщений, выход которого соединен с третьим входом блока управления. /( прибору телеупраВ/гения второй выход которого соединен с входом информационного блока и первым входом блока индикации, второй вход которого соединен с выходом информационного блока, а второй выход блока коммутации соединен с первым входом блока передачи, первый выход которого с вторым входом блока контроля каналов, второй выход блока передачи соединен с вторым входом блока выбора приоритета сообщений, третий выход блока коммутации соединен с входом блока приема, отличающееся тем, что, с целью повышения скорости передачи, в него введены счетчик, генератор и формирователь импульсов, вход которого соединен с выходом блока контроля каналов, выход формирователя импульсов соединен с вторым входом блока передачи, третий вход которого соединен с выходом счетчика, вход которого соединен с третьим выходом блока коммутации, а третий выход f/ блока управления соединен с входом генератора , выход которого соединен с третьим входом блока выбора приоритета сообщений. fffr npuSopo mf/jeyftfloSfleHuJt сх Oi О)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g 4 Н 04 Q 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3730113/24-09 (22) 23.04.84 (46) 15.10.85. Бюл. № 38 (72> А. Ф. Завальнюк и В. Ф. Смешко (53) 621.395.722 (088.8) (56) Авторское свидетельство СССР № 687624, кл. Н 04 Q 9/00, 1978.

Авторское свидетельство СССР № 919165, кл. Н 04 Q 9/00, 1982. (54) (57) УСТРОЙСТВО ПЕРЕДАЧИ СИГНАЛОВ УПРАВЛЕНИЯ ТЕЛЕГРАФНОЙ

СВЯЗЬЮ, содержащее блок коммутации, первый выход и вход которого соединены с первым входом и первым выходом блока управления, второй вход которого соединен с выходом блока анализа, вход которого соединен с выходом блока контроля каналов, первый вход которого соединен с первым выходом блока приема, второй выход которого соединен с первым входом блока выбора приоритета сообщений, выход которого соединен с третьим входом блока управления,,„Яу, 1185661 д второй выход которого соединен с входом информационного блока - и первым входом блока индикации, второй вход которого соединен с выходом информационного блока, а второй выход блока коммутации соединен с первым входом блока передачи, первый выход которого с вторым входом блока контроля каналов, второй выход блока передачи соединен с вторым входом блока выбора приоритета сообщений, третий выход блока коммутации соединен с входом блока приема, отличающееся тем, что, с целью повышения скорости передачи, в него введены счетчик, генератор и формирователь импульсов, вход которого соединен с выходом блока контроля каналов, выход формирователя импульсов соединен с вторым входом блока передачи, третий вход которого соединен с выходом Я счетчика, вход которого соединен с третьим выходом блока коммутации, а третий выход блока управления соединен с входом генератора, выход которого соединен с третьим входом блока выбора приоритета сообщений.

1185661

Составитель А. Левитская

Техред И. Верес Корректор М. Самборская

Тираж 658 Подписное .ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т. Кол б

Заказ 644! /61

Изобретение относится к технике связи и может быть использовано в телеграфии для автоматической передачи и приема сигналов телеуправления телеграфной связью.

Цель изобретения — повышение скорости передачи.

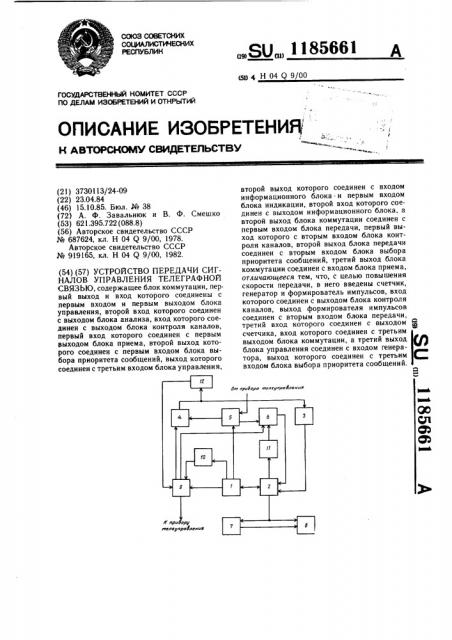

На чертеже приведена электрическая структурная схема устройства передачи сигналов управления телеграфной связью.

Устройство передачи сигналов управления телеграфной связью содержит блок 1 коммутации, блок 2 управления. блок 3 анализа, блок 4 контроля каналов, блок 5 приема, блок 6 выбора приоритета сообщений, информационный блок 7, блок 8 индикации, блок 9 передачи, счетчик 10, генератор 11, формирователь 12 импульсов.

Устройство передачи сигналов управления телеграфной связью работает следующим образом.

Предварительно в блок 1 коммутации, состоящий из оперативного запоминающего устройства (ОЗУ), постоянного запоминающего устройства (ПЗУ) и монтажного ИЛИ, вводится несколько многозначных номеров абонентов. Постоянная часть номеров абонентов трубуемого направления (постоянный код направления) вводится схемно в ПЗУ.

При включении питания устройство устанавливается в исходное состояние. С клавиатуры блока 1 коммутации в ОЗУ вводятся необходимые переменные части номеров абонентов. Заполнение ячеек ОЗУ регистрируется блоком 2 управления и индицируется блоком 8 индикации, состоящим из счетно-дешифрирующей схемы с индикацией светодиодами и цифровыми сегментами индикаторами. Информация в адреса ячеек ОЗУ заносится последовательно и после ввода ее в последний адрес автоматически устанавливается первый адрес. Выборка любого адреса номера абонента производится соответствующей адресной кнопкой на блоке 2 управления, информация об адресе которого фиксируется в информационном блоке 7 и отображается в блоке 8 индикации.

Занятие канала связи и получение сигнала команды «Разрешение» производится с прибора телеуправения телеграфного ап5

40 парата, сигнал с которого подается на блок

5 приема. Принятый сигнал анализируется в блоке 4 контроля каналов и подготавливает к работе блок 6 выбора приоритета сообщений.

С выхода блока 4 контроля каналов поступает сигнал запуска формирователя 12 импульсов разрешения. Процесс трансляции номера и повторной регистрации сигналов «Разрешение» и «Ответ» происходит автоматически без участия телеграфиста. При этом сначала формируется пауза длительностью 700 мс в формирователе 2 импульсов, сигнал с которого поступает на блок 9 передачи. Выход блока 2 анализа, состоящего из четырехразрядного сдвигового регистра, через блок 2 управления и блок 1 коммутации подключается к счетчику 10. При наличии информации в счетчике 10 импульсы формирователя 12 импульсов передаются блоком 9 передачи в прибор телеуправления телеграфного аппарата. Импульсы набора имеют длительность 40 мс с паузами между ними длительностью 60 мс.

Формирователь 12 импульсов состоит из двух одновибраторов и одного несимметричного мультивибратора с внешним управлением. После полного считывания информации с ПЗУ блока 1 коммутации с блока 2 управления выдается сигнал на подключение

ОЗУ блока 1 коммутации к счетчику 10 и блоку 9 передачи.

Трансляция импульсов набора номера в прибор телеуправления и прием импульсов

«Разрешение» и «Ответ» из прибора телеуправления происходит через блок 9 передачи и блок 5 приема соответственно.

После выдачи всей информации номера абонента по выбранному адресу с блока 2 управления подается на другие блоки сигнал сброса, который устанавливает устройство в исходное состояние. При этом устройство находится в следующей готовности выдачи информации по второму адресу,т.е. в готовности трансляции номера следующего абонента.

Повторная трансляция номера любого абонента производится выбором соответствующего адреса нажатием адресной кнопки блока 2 управления и через генератор l.
