Реферат



Класс 24с, 10

СССР

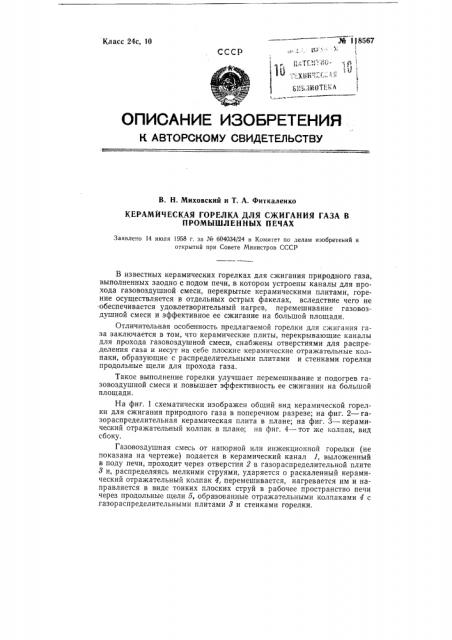

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Н. Миховский и Т. А. Фиткаленко

КЕРАМИЧЕСКАЯ ГОРЕЛКА ДЛЯ СЖИГАНИЯ ГАЗА В

ПРОМЫШЛЕННЫХ ПЕЧАХ

Заявлено 14 июля 1958 г. за № 604034/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

В известных керамических горелках для сжигания природного газа, выполненных заодно с подом печи, в котором устроены каналы для прохода газовоздушной смеси, перекрытые керамическими плитами, горение осуществляется в отдельных острых факелах, вследствие чего не обеспечивается удовлетворительный нагрев, перемешивание газовоздушной смеси и эффективное ее сжигание на большой площади.

Отличительная особенность предлагаемой горелки для сжигания газа заключается в том, что керамические плиты, перекрывающие каналы для прохода газовоздушной смеси, снабжены отверстиями для распределения газа и несут на себе плоские керамические отражательные колпаки, образующие с распределительными плитами и стенками горелки продольные щели для прохода газа.

Такое выполнение горелки улучшает перемешивание и подогрев газовоздушной смеси и повышает эффективность ее сжигания на большой площади.

На фиг. 1 схематически изображен общий вид керамической горелки для сжигания природного газа в поперечном разрезе; на фиг. 2 — газораспределительная керамическая плита в плане; на фиг. 3 — керамический отражательный колпак в плане; на фиг. 4 — тот же колпак, вид сбоку.

Газовоздушная смесь от напорной или инжекционной горелки (не показана на чертеже) подается в керамический канал 1, выложенный в поду печи, проходит через отверстия 2 в газораспределительной плите

8 и, распределяясь мелкими струями, ударяется о раскаленный керамический отражательный колпак 4, перемешивается, нагревается им и направляется в виде тонких плоских струй в рабочее пространство печи через продольные щели 5, образованные отражательными колпаками 4 с газораспределительными плитами 3 и стенками горелки. № 118567

Предмет изобретения

Керамическая горелка для сжигания газа в промышленных печах (преимущественно в кольцевых, туннельных и металлонагревательных), выполненная заодно с подом печи, в котором устроены горизонтальные каналы для прохода газовоздушной смеси, перекрытые керамическими плитами, отличающаяся тем, что, с целью улучшения перемешивания и подогрева газовоздушной смеси и повь!щения эффективности ее сжигания на большой площади, указанные плиты снабжены отверстиями для распределения газа и несут на себе плоские керамические отра-жательные колпаки, образующие с распределительными плитами и стенками горелки продольные щели для прохода газа. фцг f

Фиг 3

Фиг. 4
