Стержневой ящик

Стержневой ящик

Иллюстрации

Показать все

Реферат



СТЕРЖНЕВОЙ ЯЩИК для изготов ления стержней сложной конфигурации содержащий сопряженные по плоскости разъема части, по меньшей мере одна из которых имеет формообразующие каналы , перпендикулярные плоскости разъема, и толкательную плиту с толкателями , расположенными соосно формообразующим каналам, отличающийся тем, что, с целью уменьшения брака изготавливаемых стержней, в части ящика, имеющей формообразующие каналы, выполнена,сообщающаяся с указанными каналами полость, в которой установлены концы толкателей, причем торцы толкателей расположены с зазором по отношению к выходам соответствующим им формообразующих каналов.

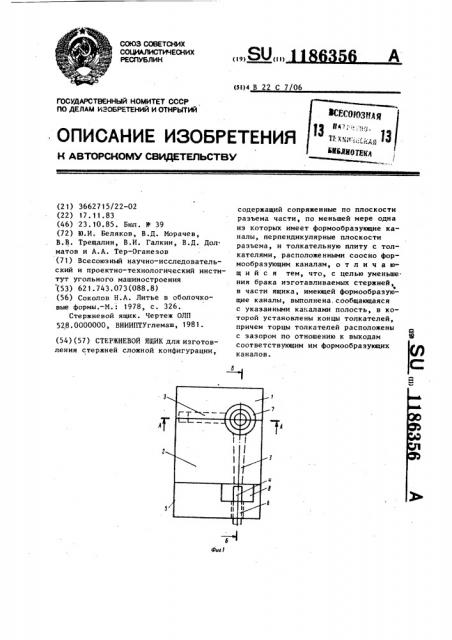

СОЮЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (I1) (SR)4 В 22 С 7 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPGHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2 1) 3662 7 15/2 2-02 (22) 17. 11.83 (46) 23.10.85. Бюп. Ф 39 (72) 10.И. Беляков, В.Д. Морачев, В.В. Трещалин, В.И. Галкин, В.Д. Дол. матов и А.А. Тер-Оганезов (71) Всесоюзный научно-исследовательский и проектно-технологический институт угольного машиностроения (53) 62 1.743.073(088.8) (56) Соколов Н.А. Литье в оболочковые формы.-M.: 1978, с. 326.

Стержневой ящик. Чертеж ОЛП

528.0000000, ВНИИПТУглемаш, 1981. (54) (57) СТЕРЖНЕВОЙ ЯЦИК для изготовления стержней сложной конфигурации, содержащий сопряженные по плоскости разъема части, по меньшей мере одна из которых имеет формообразующие каналы, перпендикулярные плоскости разъема, и толкательную плиту с толкателями, расположенными соосно формообразующим каналам, о т л и ч а юшийся тем, что, с целью уменьше. ния брака изготавливаемых стержней, в части ящика, имеющей формообразующие каналы, выполнена, сообщающаяся с указанными каналами полость, в которой установлены концы толкателей, причем торцы толкателей расположены с зазором по отношению к выходам 9 соответствующим им формообразующих каналов.

11863

Изобретение относится к области литейного производства, конкретнее к конструкции оснастки для изготовления стержней сложной конфигурации, которые применяются, например, для 5 производства отливок корпусов гидро,крепей с литыми протяженными каналами.

Целью изобретения является умень1 0 шение брака изготавливаемых стержнеи.

На фиг. 1 изображена часть ящика с формообразующими каналами; на фиг. 2 - разрез А-А на фиг. i; на фиг. 3 — разрез Б-Б на фиг. 1; на

1$ фиг. 4 — узел 1 на фиг. 3.

Стержневой ящик содержит сопряженные части 1 и 2, причем ча т 2 имеет формообразующие каналы 3, напротив которых расположены толкатели 4, проходящие через направляющую плиту 5 20 сквозь отверстия .6. .Направляющая плита 5 крепится с тыльной стороны к части 2 ящика, в каждой части стержневoro ящика имеются фасонные полости 7. В части 2 ящи- 25 ка, имеющей формообразующие каналы 3, выполнены полости 8 и 9, в которые с одной стороны выходят толкатели 4, а

56 г с другой стороны — формообразующие каналы 3.

Оснастка работает следующим образом.

Смесь в полость стержневого ящика запрессовывается иэ раздаточной емкости (не показана) в направлении стрелки К. При движении смеси по каналам 3 движущиеся перед фронтом смеси воздух, пар и газы из каналов 3 выходят через зазоры а и б между выходами каналов 3 и торцами толкателей 4 полостей 8 и 9 и далее в атмосферу. Часть смеси продавливается через зазоры а и в в полости 8 и 9 и затвердевает, образуя

t1 ll небольшую шляпку в

"Шляпка в" стержневой смеси при движении толкателя 4 влево срезается при выталкивании стержня из канала 3 части 2 стержневого ящика и выпадает через полость 8 из ящика.

Предлагаемая конструкция стержневого ящика позволила решить вопрос малодефектного изготовления плотных стержней с высокой точностью геометрн ческих размеров и получение по этим стержням качественных отливок с литыми протяженными каналами.

4-Л

1186356

7 7

g 9 Ч 5

1186356

Заказ 6475/14

Тираж 746 Подписное

BHMHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", .г. Ужгород, ул. Проектная, 4

Составитель В.Вербицкий

Редактор Л. Гратилло Техред A.Ач Корректор И.Эрдейи
