Связующее вещество для прокатки порошков в ленточную заготовку
Иллюстрации
Показать всеРеферат
1. СВЯЗУЩЕЕ ВЕЩЕСТВО ДЛЯ ПРОКАТКИ ПОРОШКОВ В ЛЕНТОЧНУЮ ЗАГОТОВКУ , содержащее органические соединения , отличающееся тем, что, с целью снижения температуры полного удаления всех компонентов связующего вещества до 300 С, в качестве органических соединений оно содержит бензол, трикрезилфосфат и полистирол при следующем соотношении компонентов, мас.%: Полистирол3-7 Трикрезилфосфат 0,5-3 Бензол90-96,5 2. Связующее вещество по п. I, отличающееся тем, что соотношение трикрезилфосфата к полистиролу составляет 1/6-3/7.

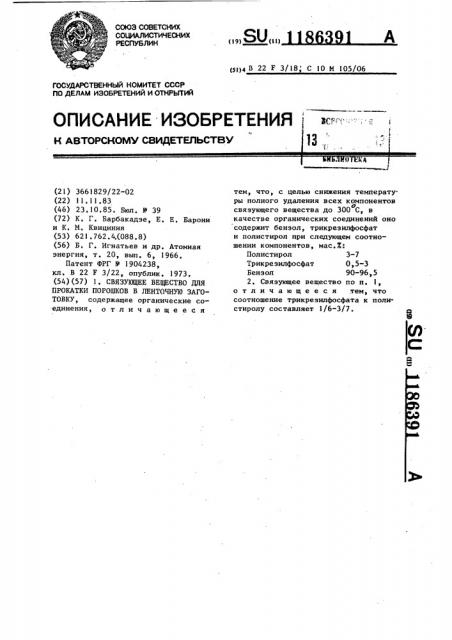

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК () 9) (! 1) (5t)4 В 22 Р 3/18; С 10 М 105/06
К ABTOPGKOMY СВИДЕТЕЛЬСТВУ (. KA
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3661829/22-02 (22) 11.11.83 (46) 23.10.85. Бюл. У 39 (72) К, Г. Барбакадзе, Е. Е. Барони и К. М, Квициния (53) 621.762.4,(088.8) (56) Б. Г. Игнатьев и др. Атомная энергия, т. 20, вып. 6, 1966 °
Патент ФРГ У 1904238, кл. В 22 F 3/22, опублик. 1973. (54)(57) 1. СВЯЗУЮЩЕЕ ВЕЩЕСТВО ДЛЯ
ПРОКАТКИ ПОРОШКОВ В ЛЕНТОЧНУЮ ЗАГОТОВКУ, содержащее органические соединения, о т л и ч а ю щ е е с я тем, что, с целью снижения температу. ры полного удаления всех компонентов
О связующего вещества до 300 С, в качестве органических соединений оно содержит бензол, трикреэилфосфат и полистирол при следующем соотношении компонентов, мас.X:
Полистирол 3-7
Трикрезилфосфат 0,5-3
Бензол 90-96,5
2. Связующее вещество по п. l, о т л и ч а ю щ е е с я тем, что соотношение трикрезилфосфата к полистиролу составляет 1/6-3/7.
ВНИИПИ Заказ 6476/15 Тираж 746 Подписное
Филиал ППП "Патент", г.ужгород, ул.Проектная, 4
1 1186
Изобретение относится к области порошковой металлургии, в частности к созданию связующего вещества для прокатки порошков в ленточные заготовки, 5
Целью изобретения является снижение температуры полного удаления всех компонентов связующего вещества до 300 С, Если в связующем веществе коли- 10 чество бензола больше, чем 95,5 мас.X ленточная заготовка получается непрочная, легко рвется на куски, т.к, хватает связки, а если меньше, чем на 90 мас., ленточная заготовка 15 содержит большее количество полистирола и трикреэилфосфата и изготов ление изнее(спеканием,горячим прессованием)плотных пластинзатруднено.
Выбор полистирола основным компо- 20 нентом связующего вещества обусловлен тем, что его добавление к порошку хрупкого материала позволяет изготовить из порошка (прокаткой) ленточную заготовку, Кроме того, поли- 21 о стирал при 300 С деполимеризируется и полностью улетает, Выбор трикрезилфосфата вторым компонентом связующего вещества обусловлен тем, что он является хорошим пластификатором полистирола, его введение в связующее вещество обеспечивает эластичность ленточной заготовки порошка. Кроме того, при л
300 С компоненты три крезилфосфат а т акже полностью улетают.
Выбор бензола третьим компонентом связующего вещества обусловлен тем, что он хорошо, растворяет полистирол и трикрезилфосфат, полностью испаряется при комнатной температуре в процессе обработки порошка в связующем веществе и тем самым обеспечивает покрытие зерен порошка пленкой эластичного полистирола.
В стеклянную бутыпь с притертой пробкой засыпаются гранулы полистирола 3-7 мас. и заливаются трикрезилфосфатом 0,5-3 мас,X и бензолом 9096,5 мас,X. 3а 24 ч полистирол полностью растворяется в бензоле и получается предлагаемое связующее вещество. Прокатка порошка в виде лен— точной заготовки с помощью этого связующего вещества проводится следу391 2 ющим образом. В связующее вещество
{24-40 мас.X ) засыпается порошок, крупно тью зерен не более чем 0,1 мм прокатываемого материала (60-80 мас.%)
Полученная суспензия при постоянном перемешивании под вытяжкой просушивается до полного испарения бензола.
Затем высушенная масса растирается в ступке, просеивается через сито с ячейками 0,2-0,3 мм и прокатывается на горизонтальных валиках в тонкую
0,2-0,8 мм эластичную ленточную заготовку, Из заготовки выкраиваются пластины нужных размеров и спекаются или прессуются при 300 С. Режимы спеО кания или прессования (температура, среда, давление, выдержка) определяются материалом порошка, Пример 1. Связующее вещество содержит, мас, : полистирол 2, трикрезилфосфат 0,2 и бензол 97,8.
Ленточная заготовка порошка .непрочная, в процессе прокатки и использования легко рвется.
Пример 2. Связующее вещество содержит, мас. : полистирол 10, трикрезилфосфат 4 и бензол 86, Ленточная заготовка порошка содержит много связующего вещества и изготовление (спеканием, горячим прессованием) иэ нее плотных пластин затрудняется.
Пример 3. Связующее вещество содержит, мас, .: полистирол 3, трикрезилфосфат 0,5 и бензол 96,5.
Ленточная заготовка порошка достаточно прочная и обеспечивает получение плотных пластин, Пример 4. Связующее вещество содержит, мас. .: полистирол 7, трикреэилфосфат 3 и бензол 90. Ленточная заготовка порошка прочная и обеспечивает получение достаточно плотных пластин.
Пример 5. Связующее вещество содержит, мас,%: полистирол 4, трикрезилфосфат 1,5 и бензол 94,5.
Ленточная заготовка порошка прочная и обеспечивает получение плотных пластин, Использование предлагаемого связующего вещества позволяет получить прочные ленточные заготовки при температуре полного удаления всехкомпонентов свяэующеговещества ЗООС.
