Механизм для установки ножа в одноножевых бумагорезальных машин

Механизм для установки ножа в одноножевых бумагорезальных машин

Иллюстрации

Показать все

Реферат



МЕХАНИЗМ ДЛЯ УСТАНОВКИ НОЖА В ОДНОНОЖЕВЫХ БУМАГОРЕЗАЛЬНЫХ МАШИНАХ, состоящий из расположенных в корпусе ножа винта с гайкой, звездочки с цепью, закрепленной одним концом на ноже, и зубчатого зацепления с рукоятко ,-отличающийся тем, что. с целью повышения надежности за счет устранения самопроизвольного опускания ножа при его установке, корпус ножа выполнен с направляющей , винт установлен параллельно направлению перемещения ножа, звездочка закреплена на гайке, установленной с возможностью перемещения по направляюп1ей, а другой конец цепи закреплен на корпусе ножа, при этом резьба пары винт-гайка выполнена самотормозящейся.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я(1„„1186468 (51) 4 В 26 D 7/26

ОПИСАНИЕ ИЗОБРЕ

H ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3730281/25-27 (22) 09.04.84 (46) 23.10.85. Бюл. № 39 (72) И. С. Бурмака, С. Х. Бут и В. С. Тарасенко (71) Роменский завод полиграфических машин (53) 621.967 (088.8) (56) Патент ГДР № 24084, кл. В 26 D 7/26, 1962. (54) (57) МЕХАНИЗМ ДЛЯ УСТАНОВКИ

НОЖА В ОДНОНОЖЕВЫХ БУМАГОРЕЗАЛЬНЫХ МАШИНАХ, состоящий из рас®„.- . .1

ТЕНИЯ положенных в корпусе ножа винта с гайкой, звездочки с цепью, закрепленной одним концом на ноже, и зубчатого зацепления с рукояткой;- отличающийся тем, что. с цслью повышения надежности за счет устранения самопроизвольного опускания ножа при его установке, корпус ножа выполнен с направляющей, винт установлен параллельно направлению перемещения ножа, звездочка закреплена на гайке, установленной с возможностью перемещения по направляющей, а другой конец цепи закреплен на корпусе ножа, при этом резьба пары винт-гайка выполнена са мотор мозя щейся.

1186468

Составитель Л. Галензовская

Техред И. Верес Корректор М. Максимишинец

Тираж 708 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Тупица

3а каз 6483/19

Изобретение относится к полиграфическому машиностроению и может быть использовано преимущественно на одноножевых бумагорезальных машинах при установке и замене ножа.

Цель изобретения — повышение надежности за счет устранения самопроизвольного опускания ножа при его установке.

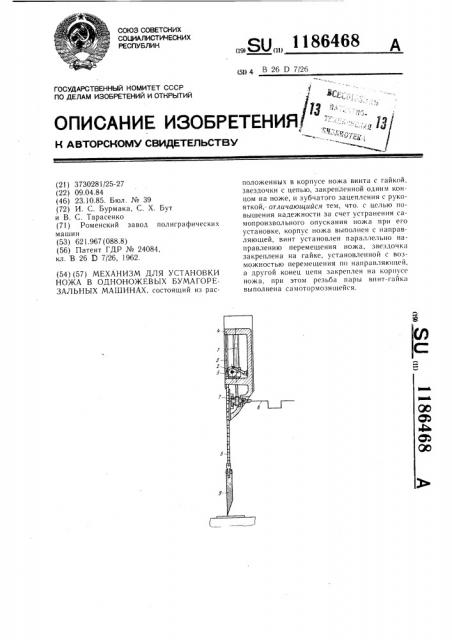

11а чертеже изображен механизм для установки ножа.

Механизм для установки ножа содержит подвижный вертикально расположенный винт 1 с гайкой 2, установленной с возможностью перемещения по направляющей 3, выполненной на корпусе 4 ножа, звездочку

5, закрепленную на гайке 2, цепь 6, одним концом закрепленную на корпусе 4 ножа, зубчатый механизм 7, на валу которого находится рукоятка 8.

Механизм работает следующим образом.

При необходимости установки ножа в одноножевых бумагорезальных машинах нож известным способом крепится к нижнему концу цепи 6. Поворачивая рукоятку 8 по часовой стрелке, вращательное движение через зубчатый механизм 7 передается винту 1 и гайке 2. Поднимаясь по винту 1 и направляющей 3, гайка 2 увлекает вверх звездочку

5 и цепь 6 с закрепленным на ее конце ножом 9.

Установка гайки 2 в направляющей 3 корпуса 4 ножа удерживает ее от проворота. Самотормозящаяся резьба пары винтгайка исключает самопроизвольное опускание ножа. При снятии ножа с машины опускание его производится в обратном порядке.

Вертикальное расположение в механизме винта с гайкой, наличие самотормозящейся резьбы в паре винт-гайка, закрепление звездочки на гайке, которая движется в направляющей корпуса ножа, и закрепление цепи на корпусе ножа исключает самопроизвольное опускание ножа, т.е. повышает надежность механизма по сравнению с известным устройством.
