ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ ИЗДЕЛИЙ по авт. св. № 691299, отличающаяся тем, что, с целью повышения надежности работы, она снабжена ограничителями перемещения клинообразных вкладышей в поперечном направлении, поддон - наклонными направляюшими для последних, а ограничители продольного перемещения выполнены в виде сферических опор, установленных по концам каждой двухшарнирной тяги. (Л 00 О) 00 оо

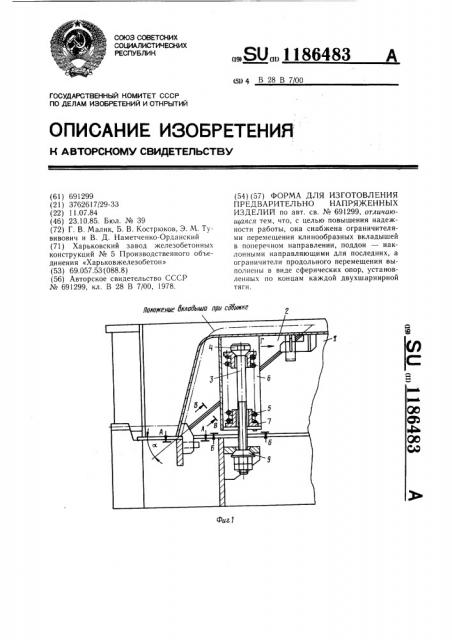

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (SI) q В 28 В 700

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Положение Йлабыша при сМимке

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 691299 (21) 3762617/29-33 (22) 1 1.07.84 (46) 23.10.85. Бюл. № 39 (72) Г. В. Малик, Б. В. Кострюков, Э. М. Тувивович и В. Д. Наметченко-Орданский (71) Харьковский завод железобетонных конструкций № 5 Производственного объединения «Харьковжелезобетон» (53) 69.057. 53(088.8) (56) Авторское свидетельство СССР № 691299, кл. В 28 В 7100, 1978,,.SU„„1186483 A (54) (57) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ

ИЗДЕЛИЙ по авт. св. № 691299, отличаюи аяся тем, что, с целью повышения надежности работы, она снабжена ограничителями перемещения клинообразных вкладышей в поперечном направлении, поддон — наклонными направляющими для последних, а ограничители продольного перемещения выполнены в виде сферических опор, установленных по концам каждой двухшарнирной тяги.

1186483 тяжке

Вид Г

Составитель С. Кваша

Редактор Н. Тупица Техред И. Верес Корректор В. Бутяга

3а каз 6486/20 Тираж 551 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изоб>ретение относится к производству из делий из бетонных смесей и является усовершенствованием изобретения по основному авт. св. № 691299.

Цель изобретения — повышение надежности работы.

На фиг. 1 схематически изображена форма для изготовления предварительно напря>кенных изделий, общий вид, в разрезе; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Ь вЂ” Б на фиг. 1; на фиг. 4— разрез  — В на фиг. 1; на фиг. 5 — вид Г на фиг. 1.

Форма для изготовления предварительно напряженных изделий состоит из поддона 1, торцовые части которого выполнены в виде клинообразных вкладышей 2 с плоскостьк> разъема под углом от 30 до 60 к основанию. Соединение вкладыша 2 с поддоном 1 осуществляется при помощи двухшарнирш>й тяги 3 со сферической опорой 4 через пружину 5, установленную на основание кронштейна 6, прикрепленных к вкладышу 2.

Нижняя опора пружины 5 выполнена в виде стакана 7 с пальцами 8, входящими в основание кронштейна 6, что обеспечивает удобство сборки и разборки вкл>адыша 2 на поддоне !. Клинообразный вкладыш 2 к поддону 1 притянут через вторую сферическую опору 9 двухшарнирной тяги 3.

Соединение клинообразного вкладыша 2 подпружиненной двухшарнирной тягой 3 со сферическими опорами 9 обеспечивает поворот его при сдвижке клинообразного вкладыша 2 по линии разьема при передаче уси,пия предварительного напряжения на изделие.

11лоскость скопьжсни я клинообразного вкладыша 2 и ги>ддона 1 в виде двух различных по ширине наг>равляюц>их 10 и

11 обеспечивает выход цементного молока в зазоры стыка при формовке, а при распалубке - — достаточную поверхность контакта клинообразного вкладыша 2 на поддоне 1.

Клинообразный вкладыш 2 в нижней части оснащен ограничителями поперечного перемещения, выполненными в виде вертикальных ребер 12, прикрепленных к клинообразному вкладышу 2, и охватывающих их горизонтальных ребер 13, прикрепленных к поддону 1.

В верхней части вкладыш оснащен ограничителями, выполненными в виде П-образных скоб 14, прикрепленных к клинообраз1 ному вкладышу 2, и Г-образных ребер 15, прикрепленных к поддону 1.

Форма для изготовления предварительно напряженных изделий работает следующим образом.

В процессе рас палуб ки при обрезке стержней усилие предварительного натяжения передается внутренней торцовой частью плиты на клинообразные вкладыши 2, которые скользят по плоскости разъема, образованной направляющими 10 и 11. Вкладыш 2

2О совершает фиксированное плоскопараллельное перемещение. От поперечного смещения вкладыш 2 удерживают вертикальные ребра 12 и охватывающие их снаружи горизонтальные ребра 13.

Аналогичные функции выполняют П-образные скобы 14 и Г-образные ребра 15.

Они также способствуют возврату клинообразных вкладышей 2 в исходное положение при съеме изделия отжимной пружиной 5.

30 Соединение клинообразных вкладышей 2 с поддоном 1 посредством подпружиненной двухшарнирной тяги 3 со сферическими опорами 9 в верхней и нижней частях, а также наличие зазоров между тягой 3 и стаканами 7 прижимной пружины 5 обеспе35 чивают поворот тяги 3 при сдвижке вкладыша 2 и возврат в исходное положение.

Ограничение подъема вкладыша 2 по высоте обеспечивается тягой 3 и зависит от зазора между витками пружины 5 при за
