Форма для изготовления предварительно напряженных железобетонных изделий с поперечными торцовыми ребрами

Форма для изготовления предварительно напряженных железобетонных изделий с поперечными торцовыми ребрами

Иллюстрации

Показать все

Реферат



ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ С ПОПЕРЕЧНЫМИ ТОРЦОВЫМИ РЕБРАМИ, содержащая поддон-матрицу, на опорных ребрах которой через упругие прокладки установлены защитные листы, отличающаяся тем, что, с целью повыщения надежности, она снабжена ограничителями поперечных перемещений каждого защитного листа в виде закрепленных на опорном ребре и защитном листе пластин, а упругая прокладка охватывает их по периметру и выполнена с образованными в ее нижней части буртами с клиновидным поперечным сечением. ,L (Л 1/1 00 о 4 СХ) 4;ii

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (511 4 В 28 В 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

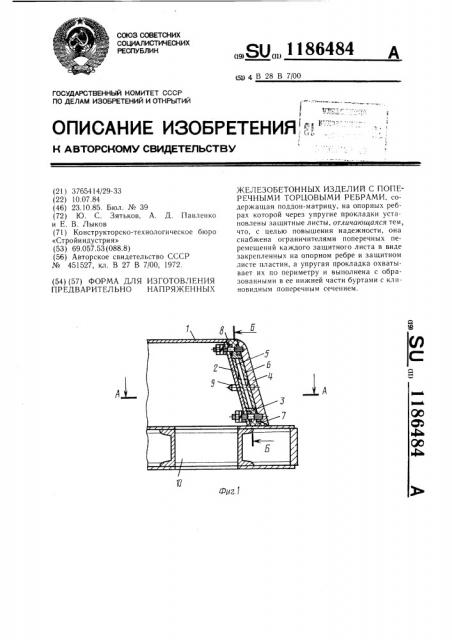

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,, ." "

К ABTOPCHOIVIV СВИДЕТЕЛЬСТВУ (21) 3765414/29-33 (22) 10.07.84 (46) 23.10.85. Бюл. № 39 (72) Ю. С. Зятьков, А. Д. Павленко и Е. В. Лыков (71) Конструкторско-технологическое бюро

«Стройиндустрия» (53) 69.057.53 (088.8) (56) Авторское свидетельство СССР № 451527, кл. В 27 В 7/00, 1972. (54) (57) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ

„„SU„„1186484 A

ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИИ С ПОПЕРЕЧНЫМИ ТОРЦОВЫМИ РЕБРАМИ, содержащая поддон-матрицу, на опорных ребрах которой через упругие прокладки установлены защитные листы, отличающаяся тем, что, с целью повышения надежности, она снабжена ограничителями поперечных перемещений каждого защитного листа в виде закрепленных на опорном ребре и защитном листе пластин, а упругая прокладка охватывает их по периметру и выполнена с образованными в ее нижней части буртами с клиновидным поперечным сечением.

1186484

A-А

Фиа2

Фиг.3

Составитель С. Кваша

Текред И. Верес Корректор И.Муски

Тираж 551 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и оп крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор H. Тупица

За каз 6486/20

Изобретение относится к производству изделий сборного бетона и железобетона.

Цель изобретения — повышение надежности устройства.

На фиг. 1 изображена форма, продольный разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Форма для изготовления предварительно напряженных изделий с поперечными торцовыми ребрами состоит из поддона-матрицы 1, на опорных ребрах 2 которой через упругие прокладки 3 установлены защитные листы 4, и ограничителей поперечного перемещения каждого из последних в виде закрепленных на опорном ребре 2 и защитном листе 4 пластин 5 и 6.

Упругая прокладка 3 охватывает пластины 5 и 6 по периметру и выполнена с образованными в ее нижней части буртами 7 с клиновидным поперечным сечением.

Защитные листы посредством шпилек 8 и штифтов 9 закреплены к опорным ребрам 2.

Для возможности свободного доступа к крепежным элементам поддона-матрицы 1 и прокладке 3 при ее замене в поддоне сделаны окна 10.

В собранную форму укладывают арматурный каркас, производят натяжение арматуры, укладку и уплотнение бетонной смеси. После термообработки производят распалубку изделий.

При распалубке в этой форме предварительно напряженных железобетонных изделий сначала обрезают концы арматуры, при этом напряжения передаются на бетон изделия, который давит на защитный лист 4, но благодаря работе прокладки 3 лист 4 не заклинивается, что позволяет легко снять изделие с поддона 1 формы, при этом исключается сдвиг упругой прокладки 3 и попадание бетонной смеси внутрь поддона 1.
