№ 118658

Класс 42m, 14

СССР

:-Л-:. Ç9TÅÊÀ

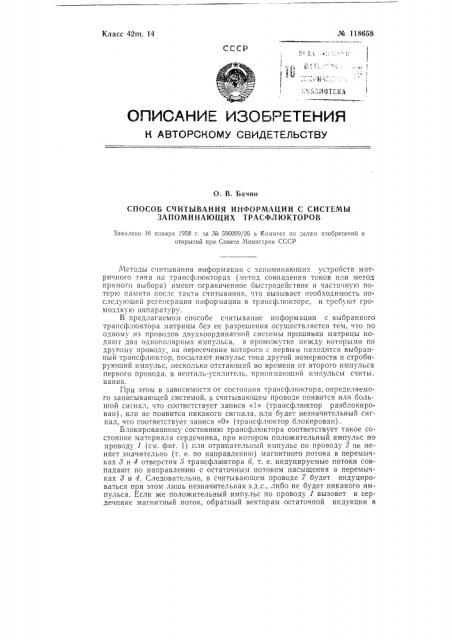

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О. В. Бачин

СПОСОБ СЧИТЫВАНИЯ ИНФОРМАЦИИ С СИСТЕМЫ

ЗАПОМИНАЮЩИХ ТРАСФДЮКТОРОВ

Заявлено 16 января 1958 г. за № 590009, 26 в Комитет по делам изобретегпп1 и открытий при Совете Министров СССР

Методы считывания информации с запоминающих устройств матричного типа на трансфлюкторах (метод совпадения токов или метод прямого выбора) имеют ограниченное быстродействие и частичную потерю памяти после такта считывания, что вызывает необходимость последующей регенерации информации в трансфлюкторе, и треоуют громоздкую аппаратуру.

В предлагаемом способе считывание информации с выбранного трансфлюктора матрицы без ее разрешения осуществляется тем, что по одному из проводов двухкоординатной системы прошивки матрицы подают два одпополярных импульса, в промежутке между которыми по другому проводу, на пересечении которого с первым находится выбранный трансфлюктор, посылают импульс тока другой номерности и стробируюший импульс, несколько отстающий во времени от второго импульса первого провода, в вентиль-усилитель, принимающий импульсы считы вания.

При этом в зависимости от состояния трансфлюктора, определяемого записывающей системой, в считывающем проводе появится или большой сигнал, что соответствует записи «1» (трансфлюктор разблокировап), или не появится никакого сигнала, или будет незначительный сигнал, что соответствует записи «0» (трансфлюктор блокирован).

Блокированному состоянию трансфлюктора соответствует такое состояние материала сердечника, при котором положительный импульс по проводу 1 (см. фиг. 1) или отрицательный импульс по проводу 2 пе меняет значительно (т. е. по направлению) магнитного потока в перемычках 3 и 4 отверстия 5 трансфлюктора 6, т. е. индуцируемые потоки совпадают по направлению с остаточным потоком насыщения в перемычках 8 и 4. Следовательно, в считывающем проводе 7 будет индуцироваться при этом лишь незначительная э.д.с., либо не будет никакого импульса. Если же положительный импульс по проводу 1 вызовет в сердечнике магнитный поток, обратный векторам остаточной индукции в № 118658 перемычках 8 и 4, то материал вокруг отверстия б перемагнитится. Если далее по проводу 2 подать отрицательный импульс, то материал вокруг отверстия 5 перемагнитится снова и на проводе 7 появится значительный импульс. Так как положительный импульс тока можно выбрать значительно большим, чем отрицательный, то и амплитуда э.д.с. перемагничивания будет при этом значительно большей, а длительность— значительно меньшей.

На фиг. 2 изображена схема запоминающего устройства матричного типа. Считывающий провод 7 пронизывает все трансфлюкторы б матрицы, сигналы с него подаются на вентиль-усилитель считывания 8, на который также подается стробирующий импульс 9, несколько отстающий во времени от переднего фронта второго импульса координата Х, т. е. на выходе усилителя сигнал может быть лишь от второго импульса тока координаты Х. Для выбора сердечника из матрицы при помощи дешифратора 10 выбирается какой-то провод Х; и по нему посылают два импульса тока, аналогично дешифратор 11 выбирает нужный провод

У; и посылает отрицательный импульс тока. В дальнейшем все определяется состоянием выбранного трансфлюктора.

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 174

Подп. к печ. 4.IV-59 r.

Тираж 760 Цена 50 коп.

Информационно-издательский отдел.

Объем 0 34 и. л. Лак. 2116

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Способ считывания информации с системы запоминающих трансфлюкторов, соединенных в двухкоординатную сетку, о т л и ч а ю щ и йс я тем, что, с целью считывания информации только с одного выбранного трансфлюктора без ее разрушения, по одному из требуемых координатных проводов подают на трансфлюктор два однополярных импульса тока, в промежутке времени между подачей этих импульсов по другому требуемому проводу, перпендикулярному первому, подают импульс тока другой полярности, а стробирующий импульс подают во время подачи по первому проводу второго из однополярных импульсов.
