Керамический материал

Керамический материал

Иллюстрации

Показать все

Реферат



КЕРАМИЧЕСКИЙ МАТЕРИАЛ на основе титаната алюминия, включающий AIjO и TiOj, отличающийс я тем, что, с целью повьппения водостойкости, химстойкости и механической прочности, он дополнительно содержит при следующем соотношении компонентов, мас.%: А2г.0з 48,8-53,4 TiOi, 38,2-41,8 ,8-13,0 (Л с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51) 4

10 5 6

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР пО делАм изОБРетений и ОтнРьп ий

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,,„.:3;

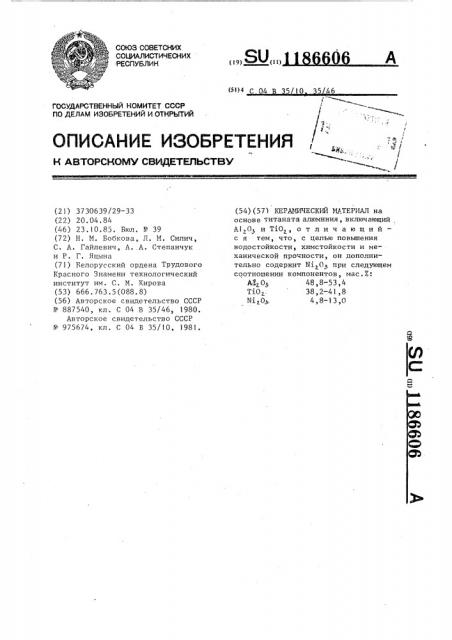

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ / (21) 3730639/29-33 (22) 20.04.84 (46) 23.10.85. Бюл. № 39 (72) Н. М. Бобкова, Л. М. Силич, С. А. Гайлевич, А..А. Степанчук и P. Г. Яцына (71) Белорусский ордена Трудового

Красного Знамени технологический институт им. С. М. Кирова (53) 666.763.5(088.8) (56) Авторское свидетельство СССР № 887540, кл. С 04 В 35/46, 1980.

Авторское свидетельство СССР № 975674, кл. С 04 В 35/1О, 1981. (54) (57) КЕРАМИЧЕСКИЙ МАТЕРИАЛ на основе титаната алюминия, включающий

А1 05 и TiO, о т л и ч а ю щ и и с я тем, что, с целью повышения водостойкости, химстойкости и механической прочности, он дополнительно содержит Ni<05 при следующем соотношении компонентов, мас.X:

Мо 48,8-53,4

Ti02, 38,2-41,8

Ni 03. 4,8-13,0

1186606

Содержание компонентов, мас./ (nC T;)TT

A1 03 Т).Oz

Ni 205

53,4 11,8

4,8

39,9

51,0

9,1

38,2 13,0

48,8

Та блица 2

Свойства

11окаватели для состава г 1

Химическая ус той)чиноc Tг (потери веса ttFttlt ства при кипячении), 0,10

0,06

0,09

?) ))аоН

0,9

0,85

0,81

1 Х НС?

1,71

1,84

2,07 прочность па нагиб, г кгс/см

550 540 565 температура г.ачала Ле4о?:о мании, С

) 1600

> ) 600 > 1600

ТК))Р, <. 10, град

-32,6 — 36,2

0,9

-38,8

Водопогttotttettt! е, Х

0,8

0,9

Удельное объекпгое сопротивление, S„ (100 С), Оч см

2.10 1 9.10 2.1015

Диолектричо скал прон1гцаемость, P,(20 С, 10 Гц) 6

1!11111!ПИ )аказ 6499/26 Тираж 604 Подписное

Фн.)на:l ITIIII "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к технологии силикатов . а именно к поль )ен?))б выс<; отемпгратурных кристаллических материалов с резко отрицательным температурным коэффициентом линейног о рас)п??ре))ия, которые могут применят; г я в радиотех)н)ческой и электро)и;11й ttp0tft Tï;)å)T)tît.ò??, в приборос тр 0 0 нии

Цель изобретения — повы?пение водостойкостн, химстойкости и механической прочности.

Конкрет)ые примеры составов при1)Е ii,t ? 61 ?1 Т0 1 . ), 1

Керамический материал получают следующим образом.

Титачат ал)ом?п)ия спекают предвари

v тельно при 1600 С с выдержкой 1 ч из чистых реактивов А! 03 и TiOz, взятых в эквимолярном соотношении 1:1, затем измельчают до величины удельной поверхности 8=6000 см"/г и смешивают с добавкой Niz Оз . Из полученных смесей в присутствии пластификатора — 5 мас.X парафина прессуют образцы, которые затем повторно спекают при 1450-!500 С.

Свойства керамического материала представлены в табл. 2.

T а блица 1
