Реферат



1. СПОСОБ ДВУХСТАДИЙНОЙ ГАЗИФИКАЦИИ ПЫЛЕВИДНОГО ТОПЛИВА, путем сжигания части топлива с кислородсодержащим газом и газификации остальной части топлива продуктами сгорания при нисходящем движении продуктов сгорания с жидким шлаком, отличающийся тем, что, с целью уменьшения потерь пылевидного топлива, определяют долю фракцииШ| , идущей на сжигание, по формуле U, -,() с ос()(л-)

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 С 10 J 3/14

4р

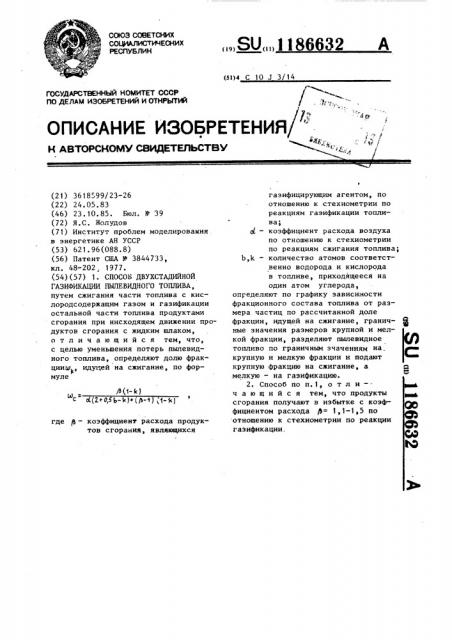

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMV СВИДЕТЕЛЬСТВУ

P(1-)с) (2i0,ÅÜ-1 )+ )Ь-1) 1-1 ) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3618 99/23-26 (22) 24.05.83 (46) 23. 10. 85. Бюл. У 39 (72) Я.С. Жолудов (71) Институт проблем моделирования. в энергетике АН УССР (53) 621.96(088.8) (56) Патент США И 3844733, кл. 48-202, 1977. (54)(57) 1. СПОСОБ ДВУХСТАДИЙНОЙ

ГАЗИФИКАЦИИ НЫПЕВИДНОГО ТОПЛИВА, путем сжигания части топлива с кислородсодержащим газом и газификации остальной части топлива продуктами сгорания при нисходящем движении продуктов сгорания с жидким шлаком, отличающийся тем, что, с целью уменьшения потерь пылевидного топлива, определяют долю фракцииш„, идущей на сжигание, по формуле где ф — коэффициент расхода продуктов сгорания, являющихся

„„SU„„1186632 A газифицирующим агентом, по отношению к стехиометрии по реакциям газификации топлива;

О(— коэффициент расхода воздуха по отношению к стехиометрии по реакциям сжигания топлива;

Ь,k — количество атомов соответственно водорода и кислорода в топливе, приходящееся на один атом углерода, определяют по графику зависимости фракционного состава топлива от размера частиц по рассчитанной доле фракции, идущей на сжигание, гранич- Я ные значения размеров крупной и мелкой фракции, разделяют пыневидное топливо по граничным зчачениям на. крупную и мелкую фракции и подают крупную фракцию на сжигание, а мелкую — на газификацию.

2. Способ по п.1 о т л и — ч а ю шийся тем, что продукты сгорания получают в избытке с коэффициентом расхода 5= 1,1-1,5 по отношению к стехиометрии по реакции газификации.

1186632

Компонентный состав, 7

Состав угля

С Н О N $ А W

44,3 3,0 14,4 0,4 0,2

71,1 48 231 06 03

На рабочую массу

На горючую массу

4,7

На 1 кг-атом углерода

0,81 3,9

Количество кг-ато0,81 0,2ч4 мов

Изобретение относится к промышленному производству горючих газов из твердого топлива и может быть использовано для получения синтезгаза в химической промышленности или топливного газа в энергетике.

Цель изобретения — уменьшение потерь пылевидного топлива.

На чертеже представлен график зависимости фракционного состава топлива от размера частиц.

Пример. Процесс ведут на канско-ачинском буром угле труйного размола. Определяют олю фракции, идущей на сжигание.

Состав угля дан в табл. 1.

По формуле определяют долю фракции, идущеи на сжигание

/5 (1- k)

"с = (2+o, a),(rpe P — коэффициент расхода продуктов сгорания, являющихся 25 газифицирующим агентом, по отношению к стехиометрии по реакциям газификации топлива; коэффициент расхода воздуха по отношению к стехиометрии Зп по реакциям сжигания топлива:

Ь,k — количество атомов соответственно водорода и кислорода в топливе, приходящиеся на один атом углерода.

По формуле при найденных значениях количества атомов водорода Ь 0,81 и кислорода k = 0,244, приходящихся на один атом углерода, и коэффициентах расхода при сжигании ь = 1,2 и при газификации ф 1,1 находят долю фракции, идущей на сжигание, 0,31.

По графику зависимости фракционного состава топлива от размера частиц, характеризующейся остатками R so= 25X и RZ<<= 4X, для найденной доли у =

= 0,31 определяют граничный размер крупной и мелкой фракций d = 75 мкм и на этот размер настраивают сепаратор-делитель..

На сжигание подают крупную фракцию угля о")75 мкм с горючей массой

16,7 кг/ч и воздух 177,6 кг/ч, получают продукты сгорания при адиабатической температуре 2114 К. Процесс сжигания осуществляют при коэффициЭ енте избытка a = 1,2. Продукты сгорания, являющиеся газифицирующим агентом, вместе с мелкой фракцией угля, содержащей 36,9 кг/ч горючей массы, подают на газификацию. Получают продукты газификации с расходом

23 1,2 кг/ч при 1179 К следующего состава, 7: Н 13,3; СО 33,2;

О

Коэффициенты расхода принимают в предлагаемом при сжигании твердого топлива диапазоне о = 1-1,2 и в полученном при экспериментах по газификации пылевидного топлива диапазоне оптимальных коэффициентов p=1,1-1,5.

Примеры реализации для других сочетаний параметров получают аналогичным образом. Результаты сведены в табл. 2.

Таким образом, в предлагаемом способе потери пылевидного топлива уменьшаются.

Таблица 1

1186632

Т а б л и ц а .2

СО+Н, Х

ufc

46,5

1i 79

2277

0,37

1,5

36,8

1474

0,45

2277

46,5

0,31

1179

2114

1,2

35,9

1,2

1499

2114

0,38

1,5

905 01

0,35 ЦЧ

6,нн

g, 15 0,2 Ц2Х ЦЗ

Составитель Н. Демина

Текред С.Мигунова Корректор С. Шекмар

Редактор Н. Гунько

Заказ 6502/27 Тирах 545 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д. 4/5

Филиал ППП "Патент", г. Ухгород, ул. Проектная, 4

Температура продуктов сгорания, К

Температура продуктов газификации

Т„,, К
