Реферат



ПРЕДОХРАНИТЕЛЬНАЯ МУФТА, содержащая ведущую и ведомую полумуфты , соединенные разрушающимся элементом , о тличающаяся тем. что, с целью повьшения надежности, компенсирующей способности и о блегчения сборки-разборки, она снабжена установленным в выполненном в ведущей полумуфте отверстии валиком с зубчатым сектором, входящим в зацеп ление с выполненными на ведомой полумуфте наружными сферическими зубьями , один конец разрушающегося элемента закреплен на валике, а другой размещен в выполненном в ведущей полумуфте пазу. § 00 0 00 (/I 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1186858 (5!)4 F 16 D 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

Ф%

° °

ВВ

М4

QO

Ch

М

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬП ИЙ (21) 3592384/25-27 (22) 01.03.83 (46) 23,10.85. Бюл. У 39 (72) О.П.Гонтарь (3) 621. 825.5: 621. 838. 9(088. 8) (56) Поляков В. С. и др. Справочник по муфтам Л.: Машиностроение, 1979, с.248, рис. П.3. (54)(57) ПРЕДОХРАНИТЕЛЬНАЯ МУФТА, содержащая ведущую и ведомую погумуфты, соединенные разрушающимся элементом, отличающаяся тем, что, с целью повышения надежности, компенсирующей способности и облегчения сборки-разборки, она снабжена установленным в выполненном в ведущей полумуфте отверстии валиком с зубчатым сектором, вкодящим в зацепление с выполненными на ведомой полумуфте наружными сферическими зубьями, один конец разрушающегося элемента закреплен на валике, а другой размещен в выполненном в ведущей полумуфте пазу.

1186858

А-А.

Изобретение относится к машиностроению и может быть использовано для ограничения передаваемого момента.

Цель изобретения — повышение надежности срабатывания за счет исключения действия на разрушающийся элемент изгибающего момента при несоосности и перекосе соединяемых муфтой валов, а также повышение компенсиру- 10 ющей способности и облегчение сборкиразборки муфты.

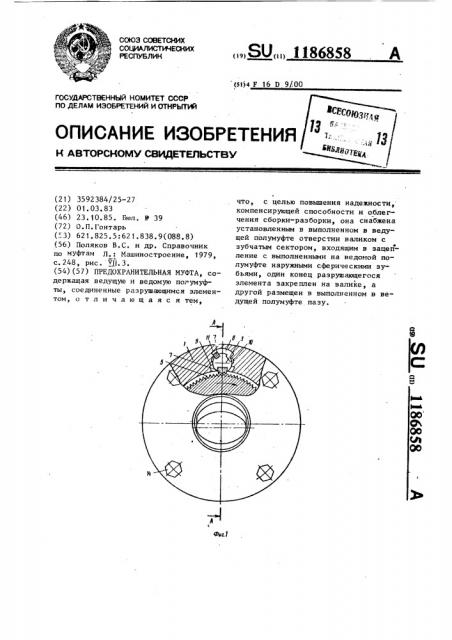

На фиг. 1 показана муфта, общий вид; на фиг.2 — разрез А-А на фиг. 1; на фиг.3 — разрушающийся элемент. 15

Муфта состоит из ведущей полумуфты 1, соединенной с валом 2 и снабженной валиком 3, установленным в выполненном в полумуфте отверстии. 20

В валике закреплен зубчатый сектор

4, входящий в зацепление со сфериче кими зубьями 5, выполненными на ведомой полумуфте 6. Один конец разрушающегося элемента 7 закреплен на 25 валике 3, а другой — в пазу 8, выполненном в ведущей полумуфте. В полумуфте 1 выполнены пазы 9 для раз-. мещения зубчатого сектора 4, и пазы

10 для размещения срезанной части 3б

11 разрушающегося элемента 7, который срезается кромкой 12. При реверсивной работе в валике Могут быть закреплены два разрушающихся элемента 7. Полумуфта 1 закрыта крышкой 13 З5 с помощью болтов 14 и снабжена упуплотнениями 15 и 16 Муфта может быть выполнена с одним или неско ьки ми валиками 3.

Муфта работает следующим образом.

Вращающий момент от вала 2 передается на полумуфту 1, а затем через кромку 12, разрушающийся элемент 7, валик 3 и зубчатый сектор 4 — на полумуфту 6. При перегрузке элемент 7, . который в частном случае может быть выполнен в виде шпонки, срезается кромкой 12, валик 3 поворачивается в отверстии полумуфты 1, сектор 4 выходит из зацепления с полумуфтой

6 и она останавливается. Срезанная часть элемента 7 остается в пазу 8, а оставшаяся в валике часть попадает в паз 10 и заусенцы не мешают удалению валика 3 из отверстия.

Дальнейшая работа муфты возможна после замены элемента 7. Замена производится путем снятия крышки 13, извлечения валика 3 и удаления оставшейся части элемента 7. Сборка муфты производится в обратном порядке.

Муфта позволяет повысить точность срабатывания, так как несоосность и перекос валов не вызывают в разрушающем элементе 7 напряжений изгиба, уменьшающих точность срабатывания.

Упрощается сборка и разборка муфты, так как нет необходимости в проворачивании валов. Наличие сферических зубьев повышает компенсирующую спо-. собность. Муфта заполняется маслом, что уменьшает износ и повышает долговечность, а вытеканию масла препятствуют уплотнения 15 и 16.
