Устройство для измерения силы натяжения ленты

Устройство для измерения силы натяжения ленты

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СИЛЫ НАТЯЖЕНИЯ ЛЕНТЫ, содержащее корпус, ножевую опору и индикатор с измерительным штифтом, отличающееся тем, что, с целью повышения точности и надежности путем исключения действия ударных нагрузок на индикатор, в него введены съемное коромысло с передвигаемым грузом-противовесом, подпружиненный нажимной шток и вторая ножевая опора, а корпус снабжен осью, на которой с возможностью качания установлено съемное коромысло , контактируюш.ее с одним торцом подпружиненного нажимного штока, размешенного в гнезде, выполненном в корпусе в плоскости качания съемного коромысла, симметрично которой и взаимно параллельно прикреплены к корпусу ножевые опоры, при этом измерительный штифт индикатора , укрепленного на съемном коромысле, контактирует с корпусом.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ю 4 G 01 1 5 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIY С8ИДЕТЕПЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3738359/24-10 (22) 07.05.84 (46) 23.10.85. Бюл. № 39 (72) А. Г. Ша йдуллин, P. 3. Муги нов, В. Г. Федосеев и В. Н. Егоров (71) Центральный научно-исследовательский институт хлопкоочистительной промышленности (53) 531.781(088.8) (56) Авторское свидетельство СССР № 451930, кл. G 01 1 5/04, 1973.

Авторское свидетельство СССР № 553491, кл. G 01 1 5/06, 1975. (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СИЛЫ НАТЯЖЕНИЯ ЛЕНТЫ, содержащее корпус, ножевую опору и индикатор с измерительным штифтом, отличающееся

„„Я0„„1186970 A тем, что, с целью повышения точности и надежности путем исключения действия ударных нагрузок на индикатор, в него введены съемное коромысло с передвигаемым грузом-противовесом, подпружиненный нажимной шток и вторая ножевая опора, а корпус снабжен осью, на которой с возможностью качания установлено съемное коромысло, контактирующее с одним торцом подпружиненного нажимного штока, размещенного в гнезде, выполненном в корпусе в плоскости качания съемного коромысла, симметрично которой и взаимно параллельно прикреплены к корпусу ножевые опоры, при этом измерительный штифт индикатора, укрепленного на съемном коромысле, контактирует с корпусом.

1 186970

Составитель А. Амаханов

Реда ктор О. Буги р Техред И.Верес Кор ректор Л. П ил и не н ко

Заказ 6536/44 Тираж 896 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к силоизмерительной технике и может быть использовано для контроля за натяжением в поясах обвязки кип волокнистой продукции, например хлопка, волокна, линта и т. д.

Цель изобретения — повышение точности и надежности путем исключения действия ударных нагрузок на индикатор.

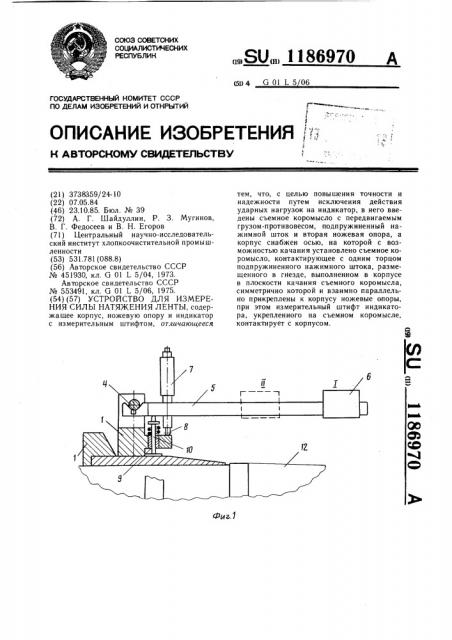

На фиг. 1 показана конструкция устройства для измерения натяжения ленты, вид сбоку; на фиг. 2 — то же, вид сверху.

Устройство для измерения натяжения ленты содержит корпус 1, снабженный ножевыми опорами 2 и 3, и осью 4, на которую с обеспечением возможности качания установлено съемное коромысло 5. На съемном коромысле 5 установлены груз-противовес 6, имеющий возможность перемещения вдоль съемного коромысла 5, и индикатор 7. Измерительный штифт 8 индикатора 7 введен в соприкосновение с корпусом 1, в котором выполнено гнездо 9. В последнее установлен подпружиненный нажимной шток 10, один торец которого вве ден в соприкосновение со съемным коромыслом 5.

Устройство работает следующим образом.

С устройства снимается съемное коромысло 5 с индикатором 7 и грузом-противовесом

6. Ножевые опоры 2 и 3 корпуса 1 загоня5 ются под обвязочный пояс 11 на кипе 12, и на ось 4 устанавливается съемное коромысло 5 таким образом, что оно вводится в соприкосновение с одним торцом подпружиненного нажимного штока 10, который передает усилие от веса груза-противовеса

6 на ленту обвязочного пояса 11. Лента под действием указанного усилия прогибается между ножевыми опорами 2 и 3. Величина прогиба ленты обвязочного пояса 11 обратно пропорциональна усилию натяжения и регистрируется индикатором 7, измерительный штифт 8 которого прижат к корпусу 1.

Для обеспечения точности показаний во всем диапазоне сил, действующих на пояса хлопковых кип, груз-противовес 6 имеет возщ можность перемещаться и фиксироваться в определенных положениях на съемном коромысле 5, чем достигается возможность регулирования усилия, передаваемого на ленту обвязочного пояса 11 через подпружиненный нажимной шток 10.
