ОБРАЗЕЦ ДЛЯ ИССЛЕДОВАНИЯ ДЕФОРМИРОВАННОГО СОСТОЯНИЯ МЕТАЛЛА при его пластическом формоизменении, содержащий размещенный в металле образца проволочный каркас из цилиндрических спиральных элементов, выполненных из металла с температурой плавления выше, чем температура плавления металла образца, отличающийся тем, что, с целью повьшения точности исследования, спиральные элементы каркаса объединены в блоки по три элемента, ориентированных во взаимно перпендикулярных направлениях. 1C

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1 9) (11) (51) 4

ОПИСАНИЕ ИЗОБРЕТ

H АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3586595/25-28 (22) 27.04,83 (46) 23.10.85. Бюл. № 39 (72) А.П. Коликов, И.Н. Потапов, М.А. Бондарев, Н.Г.Галкина и В.Г. Сурков (71) Московский ордена Октябрьской

Революции и ордена Трудового Красного Знамени институт стали и сплавов (53) 621.115.88(088.8) (56) Авторское свидетельство СССР № 1035461, кл. G 01 N 3/28, 1982. (54)(57) ОБРАЗЕЦ ДЛЯ ИССЛЕДОВАНИЯ

ДЕФОРМИРОВАННОГО СОСТОЯНИЯ МЕТАЛЛА при его пластическом формоизменении, содержащий размещенный в металле образца проволочный каркас из цилиндрических спиральных элементов, выполненных из металла с температурой плавления выше, чем температура плавления металла образца, о т л и— ч а ю шийся тем, что, с целью повышения точности исследования, спиральные элементы каркаса объединены в блоки по три элемента, ориентированных во взаимно перпендикулярных направлениях.

1187003

ВНИИПИ

Тираж 896

Заказ 6538/46

Подписное

Фиг.2

Изобретение относится к испытательной технике и может быть использовано для исследования деформированного состояния металла, подвергнутого объемной пластической деформации, Целью изобретения является повышение точности исследования.

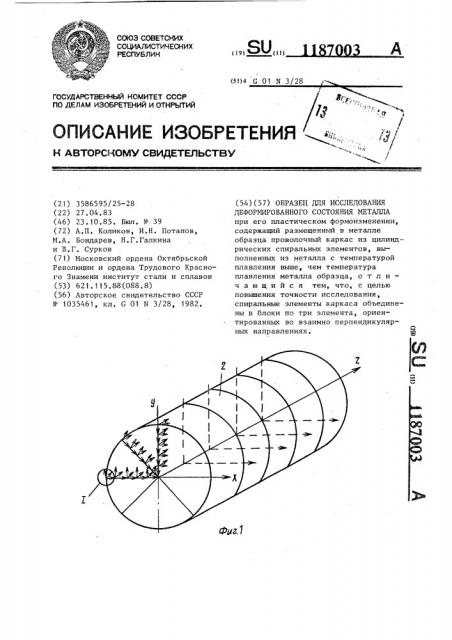

На фиг. 1 показан предлагаемый образец, на фиг. 2 — узел I на фиг. 1 (схема расположения спиральных элементов в образце), на фиг.3 заготовка со спиральным элементом.

Образец содержит проволочный каркас, состоящий из цилиндрических 15 спиральных элементов f размещенных в объеме 2 исследуемого металла.

Спиральные элементы 1 выполнены из металла с температурой плавления выше, чем температура плавления ис- 29 следуемого металла (например, медная проволока для образца из свинца).

Спиральные элементы 1 каркаса объединены в блоки 3 по три элемента, ориентированных в трех взаимно пер- 25 пендикулярных направлениях Х, У,и Z.

Образец изготавливают следующим образом.

На стальном стержне (на чертеже не показан} выполняют винтовую канав-ур ку, в которую укладывают проволоку, образуя таким образом спиральный элемент 1. Полученный спиральный элемент 1 вместе со стержнем устанавливают в форму (на чертеже не показана) и заливают исследуемым металлом. После затвердевания металла стальной стержень выкручивают, форму дополнительно охлаждают (например, в воде) и заливают исследуемым металлом отверстие, образованное стержнем. Полученные таким образом заготовки 4 со спиральными, элементами в виде столбиков укладывают слоями в форму блоками 3 так, чтобы спиральные элементы 1 были расположены в трех взаимно перпендикулярных направлениях. Каждый слой после укладки заливают исследуемым металлом, после чего укладывают следующий слой. Повторяя укаэанные операции, получают образец требуемых размеров по высоте.

Полученные образцы деформируют, разрезают послойно и измеряют расположение проволок каркаса на поверхности среза, по смещению которых из положения, занимаемого ими до деформирования, судят о деформирован ном состоянии образца.
