Автопоилка

Автопоилка

Иллюстрации

Показать все

Реферат



АВТОПОИЛКА, содержащая корпус со сливным клапаном, имеющим шток, взаимодействующий с нажимной педалью, расположенной в чаше, и поджимной элемент, в котором вьшолнены продольные сквозные водоподводя1цие каналы, отличающаяся тем, что, с целью повышения ее эксплуатационной надежности, в поджимном элементе выполнена полость , сообщенная со сквозными каналами , причем клапан расположен в упомянутой полости. (Л 00 vj 0д 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (! 9) (11) (51) 4

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

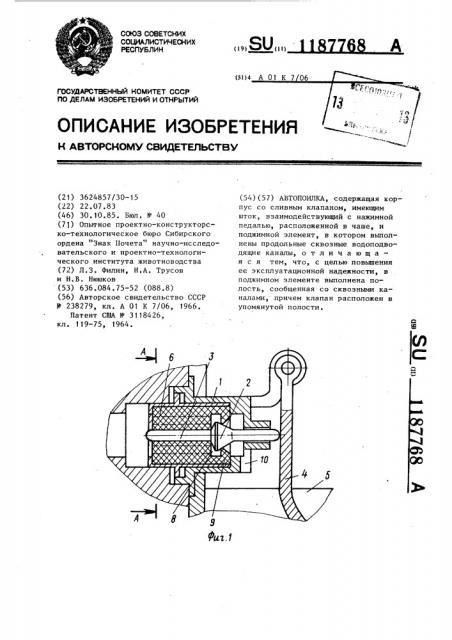

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг.1 (21) 3624857/30-15 (22) 22.07,83 (46) 30.10.85. Бюл. № 40 (7)) Опытное проектно-конструкторско-технологическое бюро Сибирского ордена "Знак Почета" научно-исследовательского и проектно-технологического института животноводства (72) Л,З. Филин, Н.А. Трусов и Н.В. Нюшков (53) 636.084.75-52 (088.8) (56) Авторское свидетельство СССР № 238279, кл. А 01 К 7/06, 1966.

Патент CIA ¹ 3118426, кл. 119-75, 1964. (54) (57) АВТОПОИЛКА, содержащая корпус со сливным клапаном, имеющим шток, взаимодействующий с нажимной педалью, расположенной в чаше, и поджимной элемент, в котором выполнены продольные сквозные водоподводящие каналы, о т л и Ч а ю щ ая с я тем, что, с целью повьппения ее эксплуатационной надежности, в поджимном элементе выполнена полость, сообщенная со сквозными каналами, причем клапан расположен в упомянутой полости.

1187768

1О

A-А

Составитель А. Кириллов

Редактор М. Товтин Техред A,Áàáèíåö Корректор С. Шекмар

Заказ 6571/2 Тираж 742 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к сельскому хозяйству, в частности к устройствам для поения животных.

Цель изобретения — повышение эксплуатационной надежности, На фиг. 1 изображена автопоилка разрез; на фиг. 2 — сечение А-А на фиг. 1.

Автопоилка содержит корпус 1 со сливным клапаном 2, имеющим шток 3, J взаимодействующии с нажимной педалью

4, расположенной в чаше 5, и поджимной элемент 6, в котором выполнены продольные сквозные водоподводящие каналы 7. В поджимном элементе 6 выполнена полость 8, сообщенная со сквозными каналами 7, клапан 2 расположен в полости 8. Клапан 2 имеет седло 9, а в корпусе 1. выполнено сливное отверстие 10.

Автопоилка работает следующим ч образом.

При воздействии животного на нажимную педаль 4 шток 3, преодоле— вая сопротивление поджимного элемента 6, открывает сливной клапан 2 от седлй 9 и вода через продольные сквозные каналы 7, полость 8 и сливное отверстие 10 поступает в чашу 5, где потребляется животным, При освобождении педали 4 шток 3 под действием поджимного элемента 6 возвращается в исходное положение и клапан 2 перекрывает седло 9.
