Устройство для базирования деталей по плоскости и отверстиям

Устройство для базирования деталей по плоскости и отверстиям

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ ДЕТАЛЕЙ ПО ПЛОСКОСТИ И ОТВЕРСТИЯМ по авт.ев, № 595115, отличающееся тем, что, с целью упрощения конструкции, оно снабжено закрепленной на корпусе плоской пружиной , предназначенной для размещения шаровой головки. /

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (! 9) (11) (51) 4

ОПИСАНИЕ ИЭОБРЕТ

К ABTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 595115 (2l) 3739702/25-08 (22) !0.05.84 (46) 30.10.85. Бюл. М 40 (72) B ° II. Савиных (53) 62.229.329(088.8) (56) Авторское свидетельство СССР

1(- 595115, кл. В 23 Q 3/00, 1975. (54)(57) УСТРОЙСТВО ДЛЯ БАЗИРОВАНИЯ

ДЕТАЛЕЙ ПО ПЛОСКОСТИ И ОТВЕРСТИЯМ по авт.св, Р 595115, о т л и ч а— ю щ е е с я тем, что, с целью упрощения конструкции, оно снабжено закрепленной на корпусе плоской пружиной, предназначенной для размещения шаровой головки .

I 1187944

Изобретение относится к обработке материалов резанием, а именно к устройствам для базирования деталей по плоскости и отверстиям,и является дополнительным к изобретению по авт.св.

N - 595115.

Целью изобретения является упрощение конструкции путем устранения трущихся между собой деталей, сложных в изготовлении. 10

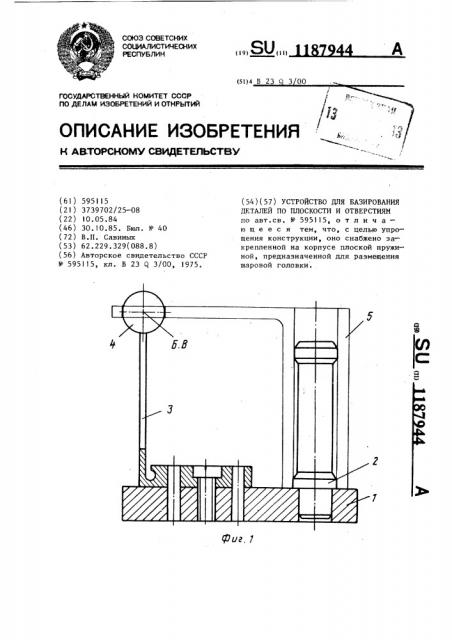

На фиг. I схематически изображено устройство для базирования деталей по плоскости и отверстиям, общий вид, разрез; на фиг. 2 — устройство с базированием по двум точкам со срезан- 15 ной шаровой головкой; на фиг. 3— вид А на фиг. 2.

Устройство для базирования деталей по плоскости и отверстиям содерСоставитель А. Никифоров

Корректор М. Демчик

Заказ 6622/11 Тираж 837 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Редактор Н. Швыдкая Техред А.Ач жит корпус 1 с установленными на нем цилиндрическим пальцем 2 и плоской пружиной 3 с шаровой головкой 4.

Устройство может быть выполнено со срезанной шаровой головкой, т.е. в виде плоской пружины, имеющей две точки Б и В, непосредственно участвующие в развороте детали.

Устройство работает следующим образом, Базируемая деталь 5 устанавливается одним отверстием на палец 2, другим — на шаровую головку 4 или на две точки Б и В плоской пружины 3.

При имеющейся погрешности в межцентровом расстоянии плоская пружина 3 изгибается, компенсируя тем самым эту погрешность.
