Реферат



КАССЕТА ДЛЯ ЦЕНТРИРОВАНИЯ ДЕТАЛЕЙ, содержащая основание с координатной сеткой, планки с отверстиями , установленные с возможностью встречного перемещения, и фиксаторы планок, о т л и ч а ющ а я с я тем, что, с целью расширения технологических возможностей кассеты, ее основание снабжено установленными с возможностью осевого перемещения стойками с размещенными на них планками, одна из которых выполнена коробчатой формы, причем отверстия планок имеют форму многогранника .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (1)) (5))(В 23 7/10

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOhIV СВИДЕТЕЛЬСТВУ

° Г (21) 3739560/25-08 (22) 11.05.84 (46) 30.10.85. Бюл. )) 40 (72) Я.А. Варивончик, М.Н. Грамович и В.С. Янушкевич (53) 62-229.6 (088.8) (56) Авторское свидетельство СССР () 929395, кл. В 23 Q 7/10, 1980. (54) (57) КАССЕТА ДЛЯ ЦЕНТРИРОВАНИЯ

ДЕТАЛЕЙ, содержащая основание с координатной сеткой, планки с отверстиями, установленные с sosMoaностью встречного перемещения, и фиксаторы планок, о т л и ч а ющ а я с я тем, что, с целью расширения технологических воэможностей кассеты, ее основание снабжено установленными с воэможностью осевого перемещения стойками с размещенными на них планками, одна иэ которых выполнена коробчатой формы, причем отверстия планок имеют форму многогранника.

1187

Изобретение относится к машиностроению и может быть использовано для подачи деталей группами в механообрабатывающее оборудование или использовано для хранения деталей и их транспортировки на механизированных складах.

Целью изобретения является расширение технологических возможностей применения устройства путем центри- 10 рования деталей различных типоразмеров с одновременным смещением координаты их центрирования вдоль продольной оси кассеты.

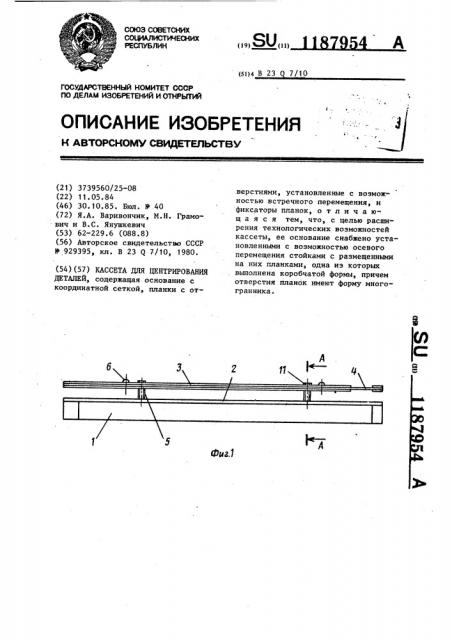

На фиг.1 схематически изображе- 15 на кассета, общий вид, на фиг.2 то же, план на фиг.3 — сечение А-А на фиг.1) на фиг.4 — сечение Б-Б на фиг.2.

Кассета для центрирования деталей 20 содержит основание 1 с координатной сеткой 2, планку 3 коробчатой формы и планку 4, закрепленные на стойках

5 с возможностью встречного поступательного перемещения, фиксаторы в 25 ниде винтов 6, неподвижно установленных на планке 3, гаек 7 и пазов 8, выполненных на планке 4.

Стойки 5 установлены на основании

1 с возможностью осевого перемеще- Зр ния при помощи винтовой пары 9 (винт+гайка) и имеют. опоры 10 с гайками 11 для размещения на ней планок 3 и 4. В центре координатной сетки 2 основания 1 выполнено центральное отверстие 12 для настройки кассеты по эталонным калибрам.

Планка 3 коробчатой формы и планка 4 имеют отверстия 13 в виде многогранника для центрирования деталей „

Устройство работает следующим образом.

Винты 6 и гайки 11 опускаются и отверстия 13 в виде многогранника совмещаются и предварительно центри- 4> руются по рискам координатной сетки

2 основания 1. В отверстие 12 оснсва954 2 ния 1 устанавливается эталонный калибр (не показан), соответствующий диаметру обрабатываемой детали.

Планки 3 и 4 перемещаются навстречу

ppyr ppyry, пока эталонный калибр не окажется зажатым между рабочими поверхностями многогранных отверстий

13. Исполнение планки 3 коробчатой формы с размещением другой планки

4 внутри .нее позволяет исключить крутящий момент при зажатии деталей (отказаться от гнезд в основании) и производить настройку кассет по координате захвата робота путем смещения оси центрирования деталей вдоль продольной оси кассеты по эталонным калибрам с переменньм эксцентриситетом.

Винты б и гайки 11 затягиваются, оставляя планки 3 и 4 неподвижными относительно друг друга.

После этого. планки 3 и 4 совместно с опорами 10 вынимаются из стоек

5 и кассета регулируется по высоте путем выворачивания стоек 5 из основания 1 на заданный размер для центрирования деталей различной длины (регулировка обусловлена местом захвата детали).

Планки 3 и 4 с опорами 10 вставляются обратно в стойки 5, и кассета отправляется на участок механообработки или склад для заполнения деталями данного типоразмера.

В зависимости от формы многогранных отверстий 13 кассета позволяет центрировать детали как круглые, так и призматические с любым числом граней в сечении.

Кассету, выполненную в форме поддона и имеющую базирующие отверстия в основании 1 (не показан), можно использовать для хранения и транспортировки деталей на механизированных складах, а также размещения их в ящичной таре.

1187954 фиг.2

1187954
