Устройство для сборки резьбовых соединений

Устройство для сборки резьбовых соединений

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СБОРКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ, содержащее корпус, размещенные в нем магистраль для подачи рабочей среды и головку с цилиндрическим гнездом под крепежный элемент и с тангенциальными соплами , отличающееся тем, что, с целью повышения производительности при работе в труднодоступных местах при любых положениях крепежных элементов в пространстве, оно снабжено задвижками с вырезами под крепежный элемент, закрепленными с обоих торцов головки, а оси сопл расположены в поперечной плоскости симметрии головки. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН, 9>Я0.. 1 187 73

4 (51) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Äèã. 1 (21) 3423528/25-28 (22) 14.04.82 (46) 30.10.85. Бюл. У. 40 (72) А.H. Калмыков, В.M Филяшкин, E,À. Гребенщиков и В.П. Дементьев (53) 621.883(088.8) (56) Авторское свидетельство СССР

9 379362, кл. В 23 Я 7/00, 1971.

Авторское свидетельство СССР

Р 846260, кл. В 25 В 21/00, 1981. (54)(57) УСТРОЙСТВО ДЛЯ СБОРКИ РЕЗЬБОВЬИ СОЕДИНЕНИЙ, содержащее корпус, размещенные в нем магистраль для подачи рабочей среды и головку с цилиндрическим гнездом под крепежный элемент и с тангенциальными соплами, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности при работе в труднодоступных местах при любых положениях крепежных элементов в пространстве, оно снабжено задвижками с вырезами под крепежный элемент, закрепленными с обоих торцов головки, а оси сопл расположены в поперечной плоскости симметрии головки.

1187973

Изобретение относится к ручным переносным инструментам для сборки резьбовых соединений и может быть использовано в различных отраслях народного хозяйства для обеспечениясбо- рочных работ.

Цель изобретения — повышение производительности при работе в труднодоступных местах при любых положениях крепежных элементов в прост- 1О ранстве.

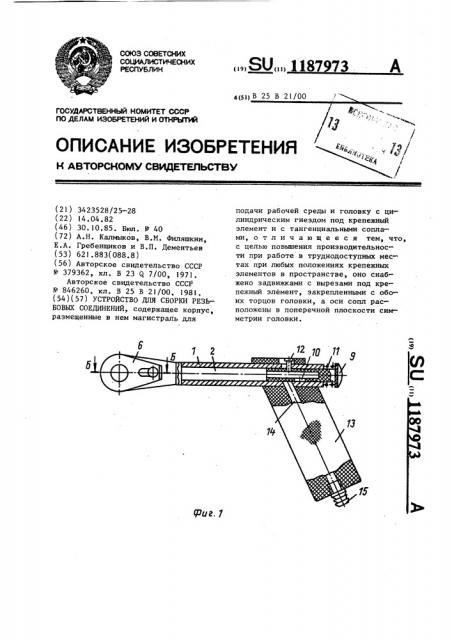

На фиг. 1 схематически изображено устройство для сборки резьбовых соединений, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — сечение 1

А-А на фиг. 2; на фиг. 4 — сечение

Б-Б на фиг, 1; на фиг. 5 — крепежный элемент (гайка).

Устройство содержит корпус I с магистралью 2, головку 3 с цилиндричес-щ ким гнездом 4 под крепежный элемент (гайку) 5 и задвижки 6, закрепленные на головке 3, имеющей тангенциальные сопла 7, соединенные с магистралью 2 кольцевым каналом 8. В ма- 2з гистрали 2 установлен клапан 9 с отверстием IO.. Клапан 9 имеет пружину ll и ограничитель 12. В рукоятке 13 имеется канал 14, заканчивающийся штуцером 15.

Крепежный элемент (гайка) 5 имеет наружную поверхность 16, на которой равномерно по контуру расположены шлицы 17, боковые стенки 18 которых в поперечном сечении имеют профиль ду35 ги, выбранной из условия максимального гидроаэродинамического сопротивления по отношению к тангенциальному потоку.

Устройство работает следующим образом.

Штуцер 15 при помощи резинового шланга (не показан )подсоединяют к источнику сжатого воздуха давлением

3-4 атм. Задвижки 6 сдвигают в крайнее правое положение, открывая цилиндрическое гнездо 4 под крепежный элемент (гайку ) 5, и задвижку 6 сдвигают в первоначальное положение.

Утапливанием клапана 9 отверстие 10 совмещают с каналом 14. Сжатый воздух из канала 14 попадает в магистраль 2, кольцевой канал 8 и через тангенциальные сопла 7 устремляется в гнездо 4, создавая в нем тангенциальный аэродинамический поток.

Аэродинамический поток, воздействуя на боковые стенки 18 шлицев 17, приводит крепежный элемент (гайку ) 5 во вращение, устойчивость которого обеспечивается тем, что оси сопел 7 расположены в поперечной плоскости симметрии головки 3.

После навинчивания крепежного элемента (гайки ) 5 на ответную резьбовую деталь освобождают клапан 9 и под действием пружины ll он возвращается в исходное положение, закрывая доступ сжатого воздуха из канала 14 в магистраль 2. Задвижки 6 сдвигают в крайнее правое положение и устройство снимают с крепежного элемента. Затем цикл работы повторяется.
