Изобретение относится х ручному инструменту и предназначено для разборочно-сборочных работ.

Цель изобретения — повьапение производительности. S

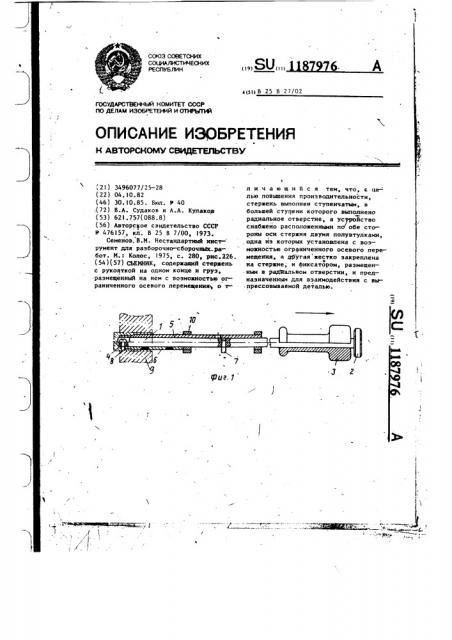

На фиг. I показан съемник, общий вид; на фиг. 2 — взаимное располомение деталей захватной части устройства перед вводом в полость выпрессовываемой детали. 10

Съемник содеркит стеркень 1 с рукояткой 2, одновременно слумащей упором на одном конце, и груз 3, размещенный на стеркне I с возмомностью ограниченного осевого перемещения.

Стериень 1 выполнен ступенчато, в больщей ступени которого выполнено радиальное отверстие 4. Съемник снабмен располоменными по обе стороны оси стермня I двумя полувтулками 5 и 6.

Лолувтулка 5 установлена с возмомнос,тью ограниченного осевого перемещения за счет щтифта 7, а полувтулкя 6 -. местно закреплена на стермне 1. Фикь 2 сатор 8 размещен в радиальном отверстии 4 и предназначен для взаимодействия с выпрессовываемой деталью 9.

На полувтулке 5 кестко закреплены кольца IO. Иолувтулка 5 установлена на стеркне 1 посредством кольцевых. отверстиИ Il.

Съемннк работает следук!щим образом.

Рабочий берется одной рукой за рукоятку 2, другой — за полувтулку 5 ° находящуюся в крайне правом поломении, вводит стермень I с полувтулкой 6 в полость выпрессовываемой фетали 9 до упора в дно, поворачивая стермень 1 вокруг своей оси, вводит фиксатор 8 в радиальное отверстие 4 детали 9, легкин ударом груза 3 по полувтулке 5 вводит ее в полость детали. 9, затем ударом груза 3 по рукоятке 2 выпрессовывает деталь 9. Далее легким ударом по кольцу IO полувтулки 5 разъединяют вьатрессовмваеную деталь 9.
