Реферат



МЕХАНИЧЕСКИЙ СЪЕМНИК, со-, держащий корпус с резьбовым отверстием , в котором установлен силовой винт, на одном конце которого расположена головка под ключ, а другой взаимодействует через подпятник с вьтпрессовываемой деталью, отличающийся тем, что, с целью повы шения производительности, силовой винт выполнен со сквозным осевым отверстием , а съемник снабжен размещенным в последнем шток-ударником, на одном конце которого установлен боек, через другой.силовой винт взаимодействует с подпятником, а последний подпружинен. сл 00 so

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ((9) (11) 4(sl) В 25 В 27/02

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3621137/25-28 (22) 13.07.83 (46) 30.10.85. Бюл. Л - 40 (72) А.З. Газизов и M.M. Фролов (71) Камский политехнический институт (53.) 621.757(088.8) (56) Семенов В.М. Нестандартный инструмент для разборочно-сборочных работ. M. Колос, 1975, с. 188, рис.142.

Авторское свидетельство СССР

1(279492, кл. 87 а 22, 1969. (54)(57) МЕХАНИЧЕСКИЙ СЪЕМНИК, содержащий корпус с резьбовым отверстием, в котором установлен силовой винт, на одном конце которого расположена головка под ключ, а другой взаимодействует через подпятник с выпрессовываемой деталью, о т л и ч аю шийся тем, что, с целью повышения производительности, силовой винт выполнен со сквозным осевым отверстием, а съемник снабжен размещенным в последнем шток-ударником, на одном конце которого установлен боек, через другой. силовой винт взаимодействует с подпятником, а последний подпружинен.

1187977

Составитель А. Бидуля

Редактор И. Ковальчук Техред M.Надь Корректор N. Самборская

Заказ 6638/13 Тираж 1049 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к техническому обслуживанию и ремонту машин, в частности к устройствам для выпрессовки деталей в неподвижных соединениях. 5

Цель изобретения — повышение производительности.

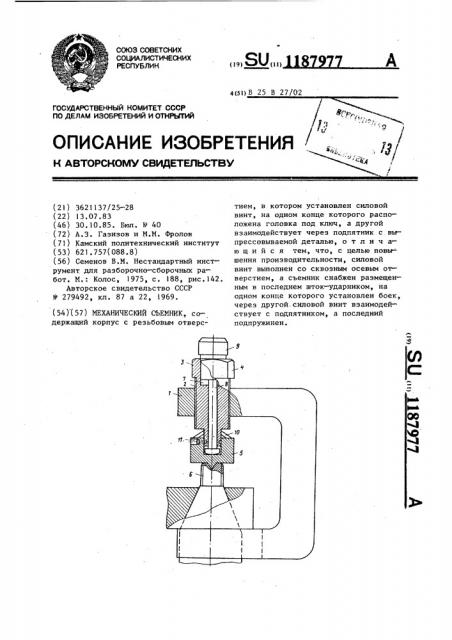

На чертеже показан механический съемник, продольный разрез.

Механический съемник содержит кор- 1О пус 1 с резьбовым отверстием 2, в котором установлен силовой винт 3, на одном конце которого расположена головка 4 под ключ (не показан ), а другой взаимодействует через подпят- !5 ник 5 с выпрессовываемой деталью 6.

Силовой винт 3 выполнен со сквозным осевым отверстием 7. Съемник снабжен размещенным в сквозном осевом отверстии 7, шток-ударником 8, на одном ро конце которого установлен боек 9, а через другой силовой винт 3 взаимодействует с подпятником 5. Силовой винт 3 с подпятником 5 соединен посредством пружины 10. Штифт !1 предот 5 вращает разъединение силового винта 3 и подпятника 5.

Механический съемник работает следующим образом.

После установки съемника и предварительной затяжки силового винта 3 вручную при помощи ключа (не показан) производят окончательную затяжку силового винта 3. Наносят молотком несколько ударов по бойку 9. Усилие удара через шток-ударник 8 и подпятник 5 передается на выпрессовываемую деталь 6. После серии ударов, при которых происходит ослабление соединения, производят подзатяжку силового винта 3. После повторной подзатяжки повторяют удары. Это делается до полной выпрессовки.

Усилие затяжки силового винта 3 передается через пружину 10 и подпятник 5 на выпрессовываемую деталь 6.

Наличие пружины особенно .важно при выпрессовке деталей с цилиндрическими рабочими поверхностями, когда выпрессовка осуществляется за несколько приемов подзатяжек силового винта и ударов. При этом количество подзатяжек за счет деформации пружины сокращается.
