Устройство укладки цепи

Устройство укладки цепи

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ УКЛАДКИ ЦЕПИ по авт. св. № 1020302, отличающееся тем, что, с целью повышения надежности устройства и использования объема, оно снабжено внутренним цилиндром со стопорами цепи на кромке, соосно установленным на днище внутри цилиндрического цепного ящика, а шарнирная направляющая снабжена ограничителем. (О 00 00 о « 1C

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1188042 A (д) 4 В 63 В 21 04 г

Ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1020302 (21) 3734078/27-11 (22) 27.04.84 (46) 30.10.85. Бюл. № 40 (72) Б. П. Михайловский (53) 629.12.015.64 (088.8) (56) Авторское свидетельство СССР № 1020302, кл. В 63 В 21/04, 1980. (54) (57) УСТРОЙСТВО ДЛЯ УКЛАДКИ

ЦЕПИ по авт. св. № 1020302, отличающееся тем, что, с целью повышения надежности устройства и использования объема, оно снабжено внутренним цилиндром со стопорами цепи на кромке, соосно установленным на днище внутри цилиндрического цепного ящика, а шарнирная направляющая снабжена ограничителем.

1188042

С оста вител ь Ю. Лаза рея ко

Редактор М. Петрова Техред И. Верес Корректор О. Луговая

Заказ 6662/! 6 Тираж 434 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 36, Раушская наб., д. 4/6

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Изобретение относится к судостроению, касается устройств для укладки цепи и является усовершенствованием известного устройства по основному авт. св. № 1020302.

Цель изобретения — повышение надежности работы устройства и использование объема.

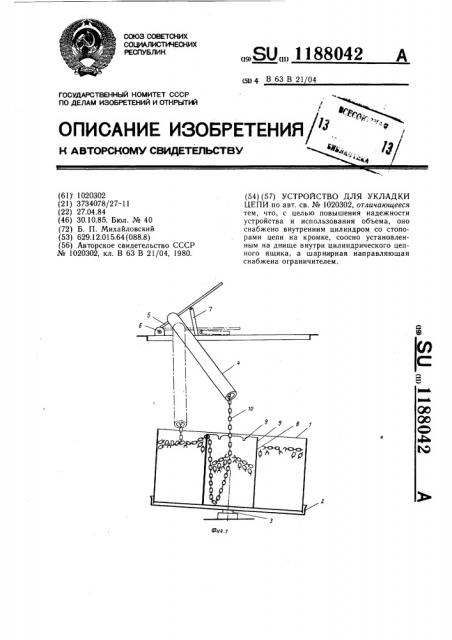

На фиг. 1 показано устройство для укладки цепи, вид сбоку; на фиг. 2 — то же, вид в плане.

Устройство для укладки цепи содержит цилиндрический цепной ящик 1, основание

2 в виде стакана, ось 3 вращения, направляющую 4, установленную на опоре 5 с помощью шарнира 6, ограничитель 7 направляющей 4, внутренний цилиндр 8 с прорезями 9 стопорения цепи 10. Основание 2 установлено на оси 3, которая расположена под углом к горизонтальной плоскости. Направляющая 4 расположена поочередно с фиксацией ограничителем 7 над объемом между стенками цилиндров 1 и 8 над приподнятой его частью, что является необходимым условием для вращения ящика, и над центром внутреннего цилиндра 8.

Прорези 9 препятствуют «перетеканию» цепи из заполненного объема между стенками цилиндров 1 и 8 в первоначально порожний. объем внутреннего цилиндра 8 после установки над ним направляющей 4.

Устройство для укладки цепи работает следующим образом.

Направляющая 4 устанавливается над объемом между стенками цилиндров 1 и 8 и фиксируется ограничителем 7. Цепь 10 по направляющей 4 стравливается в приподнятую часть объема между стенками цилиндров 1 и 8. По мере накопления цепи 10 в этой части ящика и в силу неравномерности укладки цепи 10 в процессе стравливания центр массы ящика и укладываемой цепи 10 получает смещение и появля10 ется момент вращения, поворачивающий цепной ящик с основанием 2 вокруг оси

3. По мере разворота ящика цепь 10 начинает укладываться в другую приподнятую часть цепного ящика. Указанный процесс продолжается до полного заполнения объема между стенками цилиндров 1 и 8.

В силу того, что цепь 10 постепенно заполняет разные участки цепного ящика, обеспечивается равномерная укладка цепи и заполнение его объема.

Затем направляющая 4 устанавливается над центром внутреннего цилиндра 8 и фиксируется ограничителем 7. При этом свисающая часть цепи 10 фиксируется в

25 прорези 9, что предотвращает «перетекание» цепи 10 из заполненного объема между стенками цилиндров 1 и 8 в порожний объем внутреннего цилиндра 8. Затем цепь 10 стравливается во внутренний цилиндр 8.
