Реферат



ЗАТВОР, включающий крышку с упругой конусной боковой частью, имеющей круговой паз, и прижимное кольцо, отличающийся тем, что, с целью обеспечения хранения продуктов под водой с быстрой установкой и извлечением, прижимное кольцо имеет внутренний бортик для взаимодействия с круговым пазом крыщки, а в верхней части крышки выполнен прилив с отверстием . фиг.7

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 В 65 D 4532

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3534903/28-13 (22) 07.01.83 (46) 30.10.85. Бюл. № 40 (72) В. Г. Соколов (53) 683.55 (088.8) (56) Патент США № 3973688, кл. 215 — 272, опублик. 1976.

Патент США № 2903148, кл. 215 — 272, опублик. 1955.

„,SU„„1188055 A (54) (57) ЗАТВОР, включающий крышку с упругой конусной боковой частью, имеющей круговой паз, и прижимное кольцо, отличающийся тем, что, с целью обеспечения хранения продуктов под водой с быстрой установкой и извлечением, прижимное кольцо имеет внутренний бортик для взаимодействия с круговым пазом крышки, а в верхйей части крышки выполнен прилив с отверстием.

1188055

Составитель А. Высоцкий

Редактор М. Петрова Техред И. Верес Корректор Г. Решетник

3aказ 6663/17 Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к консервной промышленности и предназначено для обеспечения длительного хранения продуктов питания под водой.

Цель изобретения — обеспечение хранения продуктов под водой с быстрой установкой и извлечением.

Применение затвора обеспечивает сохранность продуктов под водой длительное время.

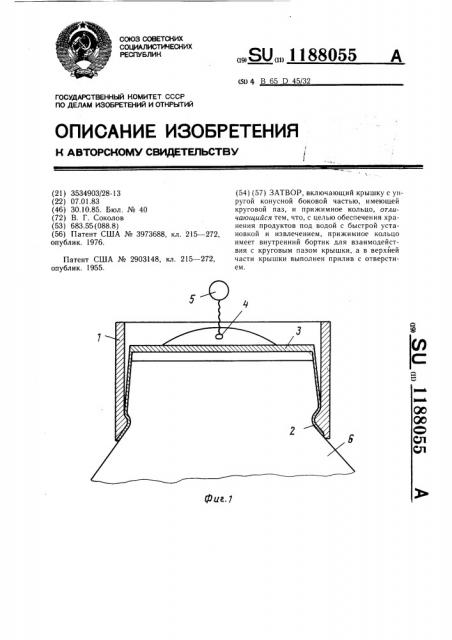

На фиг. 1 изображен затвор, продольный разрез; на фиг. 2 — то же, вид в плане.

Затвор состоит из прижимного неупругого кольца 1, например из капрона, в нижней части которого выполнен внутренний бортик 2, крышки 3 с упругой круглой боковой стенкой и пазом для бортика 2. В верхней части крышки 3 выполнен прилив с отверстием 4 для крепления на нити поплавка 5.

Затвор устанавливается на горловине емкости 6, например стеклянной банки или бутылки.

Используется затвор следующим образом.

На заполненную продуктом емкость 6 свободно надевается крышка 3, охватывая упругой боковой частью горловину емкости 6.

На крышку 3 с усилием сверху надевается кольцо 1, которое обжимает упругую боковую стенку, и бортик 2 входит в паз крышки, фиксируя положение кольца в закрытом состоянии. В отверстии 4 крепится. конец нити, на другом конце которой крепится поплавок 5. Емкость опускается под воду.

При необходимости емкость за поплавок извлекается с места установки.
