Способ получения активированного угля

Способ получения активированного угля

Иллюстрации

Показать все

Реферат



СПОСОБ ПОЛУЧЕНИЯ АКТИВИРОВАННОГО УГЛЯ путем пиролиза древесины с последующей активацией, отличающийся тем, что, с целью , повьшения осветляющей способности угля, активацию осуществляют парсгазами пиролиза древесины.

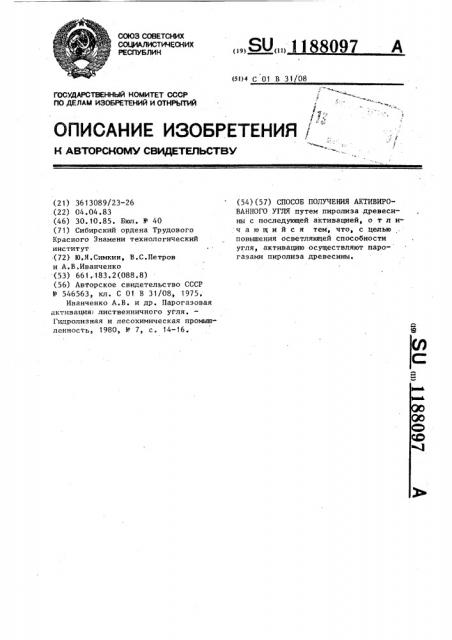

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (! 1)

097 А (51)4 С 01 В 31/08

j„.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / "

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21) 3613089/23-26 (22) 04.04.83 (46} 30.10.85. Бюл. ¹ 40 (71} Сибирский ордена Трудового

Красного Знамени технологический институт .(72) Ю.Я.Симкин, В.С.Петров и А.В.Иванченко (53) 661.183.2(088.8) (56) Авторское свидетельство СССР № 546563, кл. С 01 В 31/08, 1975, Иванченко А.В. и др. Парогазовая активация лиственничного угля.

Гидролизная и лесохимическая промьппленность, 1980, № 7, с. 14-16. (54)(57) СПОСОБ ПОЛУЧЕНИЯ АКТИВИРОВАННОГО УГЛЯ путем пиролиза древесины с последующей активацией, о т л и" ч а ю шийся тем, что, с целью повышения осветлякж(ей способности угля, активацию осуществляют парогазами пиролиза древесины.

1188097

Составитель Н.Строганова

Редактор И.Ковальчук Техред О.Неце КорректорА.Зимокосов

Заказ 6668/19 Тираж 461 Подписное

ВНИИПИ Государственного:комитета СССР.

I по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

Изобретение относится к способу получения активированного угля и может .быть использовано для поглоще ния растворимых веществ.

Целью изобретения является повы- 1 шение осветляющей способности угля.

Пример. В камеру, обогреваемую через стенку, загружают 150 г древесины (лиственницы сибирской) крупностью 10 мм. Сначала проводят пнролиз древесины со скоростью нагрева 2 град/мин до 400 С, затем активацию до обгара 49,3Х парогазами пиролиза древесины, имеющими следующий состав, Х от массы абсолютйо 15 сухой древесины: СО2 10,04, СО 3, 53

СН4. 0,56; предельные углеводороды

0,2.1; уксусная кислота 5,28; метиловый спирт 1,24 ацетон О, 18; метилацетат 0,01, смола растворимая 8,09, смола осадочная 9,82, вода 25,04.

Полученный продукт имеет следующие характеристики: суммарная пористость 2,11 см /г, гравиметрическая плотность 0,183 г/см, содержание золы 1,5X- содержание летучих веществ 9,9Х.

AKTHBHoCTb активированного угля по метиленовому голубому составляет

260 мг/г, о мелассе 110 .

При получении активированного угля по прототипу активность по метиленовому голубому составляет

225 мг/л, по мелассе 97Х.
