Реферат



ПОВЕРХНОСТНЫЙ АЭРАТОР, содержащий вертикальный приводной вал и закрепленное в нижней его части посредством спиц кольцо с лопатками, отличающийся тем, что, с целью повьппения эффективности аэрации сточных вод путем интенсификации процесса насьпцения жидкости кислородом воздуха, он снабжен центрально расположенным под плоскостью кольца цилиндром с установленными внутри него в нижней части под углом к плоскости кольца радиальными лопастями, вертикальными перегородками, расположенными на плоскости кольца и образующими радиально расположенные каналы , прикрепленные к верхней кромке цилиндра и сообщающиеся с ним, при этом спицы размещены по оси каналов и в них выполнены отверстия, а кана-. лы снабжены вертикально установленными в шахматном порядке рассекателями, 9 расстояние между которьми уменьщается от центра к периферии аэратора.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU,, 188109 A (51) 4 С 02 F 3/14

ГОСУДАРСТВЕККЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ

l a

/у

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К ABTOPCHOMV СВИДЕТЕЛЬСТВУ -"" / (21) 3739890/23-26 (22) 10.05.84 (46) 30.10.85. Бюл. № 40 (71) Томский инженерно-строительный институт (72) В.В. Дзюбо, А.Д. Коржов, Ю.А. Дубовцев и О.И. Молодкина (53) 628.356(088.8) (56) Авторское свидетельство СССР № 861340, кл. С 02 F 3/14) 1979. (54)(57) ПОВЕРХНОСТНЫЙ АЗРАТОР, содержащий вертикальный приводной вал и закрепленное в нижней его части по. средством спиц кольцо с лопатками, отличающийся тем, что, с целью повышения эффективности аэрации сточных вод путем интенсификации процесса насыщения жидкости кислородом воздуха, он снабжен центрально расположенным под плоскостью кольца цилиндром с установленными внутри него в нижней части под углом к плоскости кольца радиальными лопастями, вертикальными перегородками, располо" женными на плоскости кольца и образующими радиально расположенные каналы, прикрепленные к верхней кромке цилиндра и сообщающиеся с ним, при этом спицы размещены по оси каналов и в них выполнены отверстия, а кана-. лы снабжены вертикально установленными в шахматном порядке рассекателями, 1 расстояние между которыми уменьшается от центра к периферии аэратора.! 188109

Изобретение относится к устройствам для насыщения сточных вод кислородом воздуха при их биохимической очистке в аэрационных сооружениях и может быть применено для очистки бытовых и промышленных сточных вод.

Целью изобретения является повышение эффективности аэрации сточных вод путем интенсификации процесса lO насыщения жидкости кислородом воздуха.

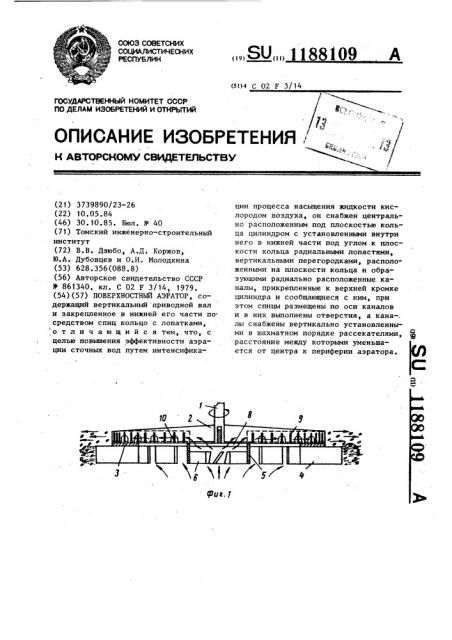

На фиг. 1 изображен аэратор, продольный разрез; на фиг. 2 — то же > вид сверху; на фиг. 3 — разрез А-А 15 на фиг. 2.

Поверхностный аэратор содержит вертикальный приводной вал 1, закрепленное в нижней его части посредством спиц 2 кольцо 3 с лопатками 4. 20

Для создания дополнительного потока жидкости, подаваемого на верхнюю плоскость аэратора, последний снабжен цилиндром 5 с установленными внутри него в нижней части под углом 25 к плоскости кольца 3 радиальными лопастями 6. На верхней плоскости кольца 3 расположены вертикальные перегородки 7, образующие радиальные каналы, соединенные с цилиндром 5 ЗО в верхней его части по образующей

- так, что дно каналов не выступает за внутреннюю поверхность цилиндра 5. При этом каналы образуют центральное отверстие 8, посредством которого они сообщаются сцилиндром 5, Каналы снабжены вертикальными рассекателями 9, расположенными в шахматном порядке, при этбм расстояние между ними уменьшается по длине каналов от центра аэратора к его периферии. Спицы 2, расположены по центру каналов и имеют сквозные отверстия 10.

Устройство работает следующим об- <> разом.

Аэратор приводится во вращение . от привода через вертикальный вал 1, на котором жестко закреплено кольцо

3 с лопатками 4, которые погружены в аэрируемую жидкость. Вращение аэратора вызывает движение жидкости от центра аэратора к его периферии, где она разбрызгивается лопатками и, перемешиваясь с воздухом, обогащается кислородом. В центральной части аэратора радиальными лопастями 6, установленными внутри цилиндра 5 в нижней его части под углом к плоскости кольца 3, жидкость нагнетается через центральное отверстие 8 в радиальные каналы, в которых она за счет центробежной силы направляется к периферии аэратора. При движении по каналам жидкость многократно рассекается рассекателями 9, интенсивно перемешивается и обогащается кислородом атмосферного воздуха, при этом жидкость через отверстия 10 в спицах,2 поступает из одной части канала в другую, что также способствует ее интенсивг ному перемешиванию. Поскольку расстояние между рассекателями 9 уменьша ется по длине каналов от центра к периферии аэратора, жидкость, достигая максимальной скорости движения по каналу в периферийной части аэратора, интенсивно перемешивается и насыщается кислородом атмосферного воздуха. Перемешанная и обогащенная кислородом жидкость в каналах разбрызгивается по поверхности жидкости в сооружении, срываясь с периферийной кромки каналов.

Таким образом, в предлагаемом аэраторе образуются два самостоятельных потока жидкости, каждый из которых обогащается кислородом атмосферного воздуха, интенсивно перемешивается и диспергируется, что позволяет повысить массопередачу кислорода воздуха в жидкость./
