Реферат



АЭРАТОР, содержащий понтон, корпус, трубу для подачи воздуха, внутри которой установлен приводной вал с гребным винтом, вращаюпщйся йасадок и механизм реверса, состоящий из штанги с вилкой, о т л и ч а .ю щ и и с я тем, что, с целью упрощения конструкции и повьшения надежности его работы, насадок снабжен профилированным кулачком, взаимодействутощим с вилкой штанги, зацепляющая поверхность которого прямолинейна и образует угол зацепления, равный 4-8, а рабочая поверхность выполнена по архимедовой спирали, при этом радиальное расстояние между началом витка и его концом равно шагу § (Л возвратно-поступательного движения штанги.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИН

110 А (! 9) (11) (5!) 4

Ф г

/1g

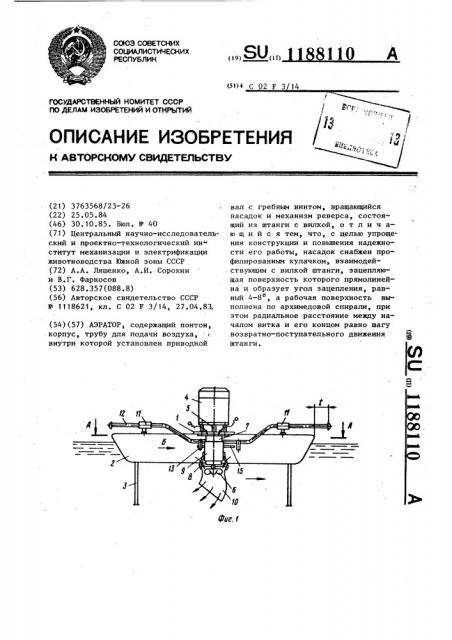

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ (21) 3763568/23-26 (22) 25.05.84 (46) 30.10.85. Бюл. Н- 40 (7.1) Центральный научно-исследовательский и проектно-технологический ин" ститут механизации и электрификации животноводства Южной зоны СССР (72) А.А. Ляшенко, А.И. Сорокин и В.Г. Фарносов (53) 628.357(088.8) (56) Авторское свидетельство СССР

Р 1118621, кл. С 02 F 3/14, 27.04.83. (54)(57) АЭРАТОР, содержащий понтон, корпус, трубу для подачи воздуха, внутри которой установлен приводной вал с гребным винтом, вращающийся насадок и механизм реверса, состоящий из штанги с вилкой, о т л и ч а.ю шийся тем, что, с целью упрощения конструкции и повьппения надежности его работы, насадок снабжен профилированным кулачком, взаимодействующим с вилкой штанги, зацепляющая поверхность которого прямолинейна и образует угол зацепления, равный 4-8, а рабочая поверхность выполнена по архимедовой спирали, при этом радиальное расстояние между началом витка и его концом равно шагу возвратно-поступательного движения штанги.

1188110

Изобретение относится к сельскому хозяйству, а именно к животноводству, и касается устройств для аэробной обработки жидкого навоза и стоков в каналах, хранилищах, бассейнах. 5

Целью изобретения является упрощение конструкции аэратора и повышение надежности его работы.

На фиг. 1 изображен предлагаемый аэраТор, вид сбоку (с частичным вырывом); на фиг. 2 — механизм реверса движения аэратора (разрез А-А на фиг. 1); на фиг. 3 — вид по стрелке Б на фиг. 1.

Аэратор состоит из рамы 1, к которой прикреплены понтоны 2 с опорными стойками 3, а сверху — приводной электродвигатель 4 для вращения вала 5 с гребным винтом 6. Вал уста-. новлен в воздуховодной трубе 7, к ко-20 торой с помощью кронштейнов 8 на подшипниковом узле 9 закреплен расходящий насадок 10. На корпусе в трех направляющих 11 закреплена штанга 12 с горизонтальной вилкой 13, концы 14 которой отогнуты вертикально вниз °

Концы вилки взаимодействуют с профилированным кулачком 15, закрепленным на подшипниковом узле. С торца кулачок имеет прямолинейную зацеп- 30 ляющую поверхность 16, которая образует угол зацепления, равный 4-8 (т.е. угол между образующей зацепляющей поверхностью.и осевой линией, проходящей через центры концов вилки З и насадка, и рабочую поверхность 17, выполненную по архимедовой спирали.

Радиальное расстояние между началом витка рабочей поверхности кулачка и

его концом равно шагу возвратно-по- 40 ступательного движения штанги.

В нижней торцовой части воздухо-, водной трубы имеются отверстия 18 для подачи воздуха в полость насад- 45 ка.

Аэратор работает следующим образом.

При вращении гребного винта 6 обрабатываемая жидкость через насадок

10 нагнетается вдоль сооружения (окислительный канал), в котором установлен аэратор. За счет разрежения, которое создается за винтом 6, по воздуховодной трубе 7 через отверстия

18 подсасывается воздух и поступает в полость насадка 10. Выбрасываемая из насадка 10 газожидкостная масса за счет силы реакции приводит аэратор в движение. В период движения насадок 10 посредством зацепляющей поверхности 16, кулачка 15 и одного из концов 14 вилки 13 находится в зафиксированном положении. Наличие отклоненной зацепляющей поверхности

16 кулачка 15 от осевой линии на угол

4-8 обеспечивает надежную фиксацию о насадка 10. Увеличение угла более 8 приводит к возрастанию усилий на срабатывание механизма фиксации, а уменьшение — к самопроизвольному расфиксированию.

Двигаясь в одном направлении, аэратор обрабатывает всю массу, приводя ее в гомогенное состояние и насыщая кислородом. Достигнув конца канала, штанга 12 упирается в опорную стенку и перемещается в направляющих 11 вдоль аэратора. Конец 14 вилки 13 выходит из зацепления с кулачком 15, в результате чего насадок 10 начинает проворачиваться (за счет реакции вращающейся струи). При этом конец 14 вилки 13 скользит по рабочей поверхности 17 кулачка 15 и тем самым посылает штангу 12 в противоположное положение.

Повернувшись на 180, насадок 10 фиксируется другим концом 14 вилки

13, аэратор при этом меняет направление своего движения, В дальнейшем ,цикл его работы повторяется.
